儀器示波器的使用技巧

來源:圖說智能化 ??2018-01-23 閱讀:668
 示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖象,便于人們研究各種電現象的變化過程。

示波器利用狹窄的、由高速電子組成的電子束,打在涂有熒光物質的屏面上,就可產生細小的光點。在被測信號的作用下,電子束就好像一支筆的筆尖,可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線,還可以用它測試各種不同的電量,如電壓、電流、頻率、相位差、調幅度等等。

下面就簡單說下示波器使用小技巧:

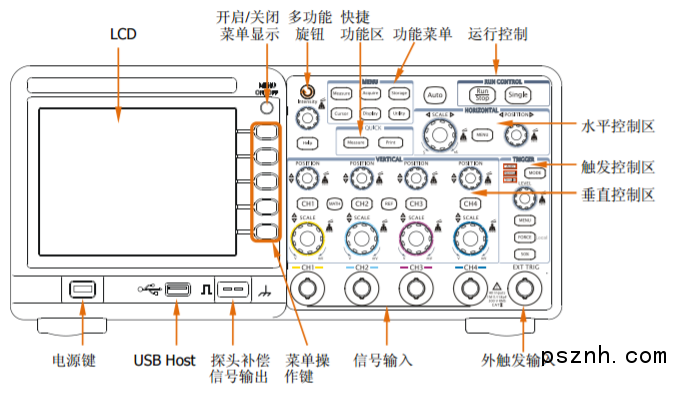

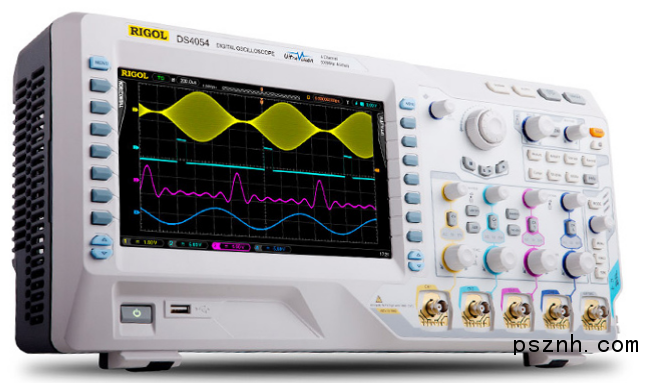

 QQ圖片20180123084801QQ圖片20180123084958


1.通用示波器通過調節亮度和聚焦旋鈕使光點直徑最小以使波形清晰,減小測試誤差;不要使光點停留在一點不動,否則電子束轟擊一點宜在熒光屏上形成暗斑,損壞熒光屏。

2.測量系統-例如示波器、信號源、打印機、計算機等設備等。被測電子設備-例如儀器、電子部件、電路板、被測設備供電電源等設備接地線必須與公共地(大地)相連。

3.TDS200/TDS1000/TDS2000系列數字示波器配合探頭使用時,只能測量(被測信號-信號地就是大地,信號端輸出幅度小于300VCATII)信號的波形。絕對不能測量市電AC220V或與市電AC220V不能隔離的電子設備的浮地信號。(浮地是不能接大地的,否則造成儀器損壞,如測試電磁爐。)

4.通用示波器的外殼,信號輸入端BNC插座金屬外圈,探頭接地線,AC220V電源插座接地線端都是相通的。如儀器使用時不接大地線,直接用探頭對浮地信號測量,則儀器相對大地會產生電位差;電壓值等于探頭接地線接觸被測設備點與大地之間的電位差。這將對儀器操作人員、示波器、被測電子設備帶來嚴重安全危險。



5.用戶如須要測量開關電源(開關電源初級,控制電路)、UPS(不間斷電源)、電子整流器、節能燈、變頻器等類型產品或其它與市電AC220V不能隔離的電子設備進行浮地信號測試時,必使用DP100高壓隔離差分探頭。

示波器使用中的其他注意事項:

(1)熱電子儀器一般要避免頻繁開機、關機,示波器也是這樣。

(2)如果發現波形受外界干擾,可將示波器外殼接地。

(3)“Y輸入”的電壓不可太高,以免損壞儀器,在最大衰減時也不能超過400V.“Y輸入”導線懸空時,受外界電磁干擾出現干擾波形,應避免出現這種現象。

(4)關機前先將輝度調節旋鈕沿逆時針方向轉到底,使亮度減到最小,然后再斷開電源開關.模擬示波器。

(5)在觀察熒屏上的亮斑并進行調節時,亮斑的亮度要適中,不能過亮。

12個問答教你如何正確挑選示波器

1、示波器最值錢的指標是什么?

帶寬,檔次級別參數,提升帶寬對成本的提升也是檔次級別。

2、采樣率要多高才能滿足?

一般來說采樣率是帶寬的5倍即可,比如200M帶寬的示波器,配1G采樣率就可以了。

追求更高的采樣率無非為了抓小毛刺,但是這些高頻毛刺在帶寬層已經被濾掉了,更高的采樣率并不能帶來很好的收益。

3、普通觸發和自動觸發有什么區別?

Normal:普通(標準)觸發,必須有滿足條件的觸發事件才會采樣波形;

Auto:自動觸發,在等待一段時間后,若沒有符合條件的觸發事件出現,則會強制觸發并采樣波形;

由于觸發位置是隨機的,往往會導致波形顯示不穩定。如果出現上述情況,請使用Normal模式。

4、如何捕獲不能確定條件的異常信號?

可以使用模板觸發來捕獲。

當模板觸發打開之后,模板其實是作為一個圖層來的,它會不斷地檢測是否有波形會碰觸到模板的區域,當有波形觸碰到模板時,就會檢測到一個信號,進而就會把它過濾,顯示出來。

5、示波器的通道是否隔離?

示波器的通道不是隔離的;示波器的地與大地相連,不能直接與零線相連;

加了隔離變壓器確實可以直接測量220V市電,但不是推薦的做法,最安全正確的做法應是使用差分探頭。

6、測電壓示波器和萬用表哪個準?

通用示波器的垂直分辨率是8bit。測量精度跟垂直分辨率及垂直檔位有關。

萬用表的精度高多了,六位半萬用表ADC可達24bit,手持表也遠不止8位,萬用表測得的電壓值更可信。

7、示波器探頭X1檔位X10檔位有什么區別?

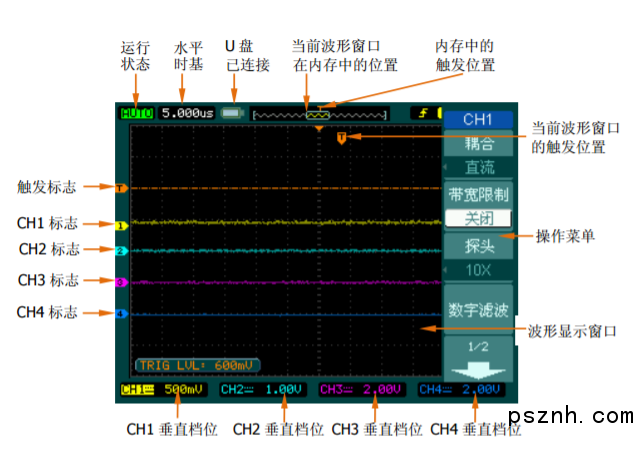

QQ圖片20180123084928

核心有兩點:

衰減帶寬不同,X1檔位信號幅值不衰減,X10檔位信號衰減為原來的十分之一;

帶寬不同,X1檔位帶寬只有10M左右,而X10檔位帶寬在250M左右。

8、一般的示波器探頭需不需要定期的標定?

標準對于探頭沒有明確的計量規定,但是對于無源探頭,至少在更換探頭,探頭交換通道的時候,必須進行探頭補償調整。

9、決定示波器探頭價格主要因素是什么?

價格的主要決定因素當然是帶寬和功能。

示波器的探頭有非常多的種類,不同的性能,比如高壓,差分,有源高速探頭等等,價格也從幾百人民幣到接近一萬美元。

探頭是示波器接觸電路的部分,好的探頭可以提供測試需要的保真度。為做到這一點,即使無源探頭,內部也必須有非常多的無源器件補償電路(RC網絡)。

10、有無辦法利用示波器測出高頻變壓器或電感磁芯的工作情況?

可以依靠示波器自帶的電源分析軟件去做,有一項功能——B-H曲線的分析,它能反應磁芯的工作狀態,還能測出動態電感值,并得出磁芯損耗。

11、示波器能否進行傅立葉分解?

現代數字示波器大多具有FFT功能,但需要留意FFT能夠分析的點數,這直接決定了FFT分析的結果精度,避免頻譜泄露。

12、示波器能否進行濾波處理?如對PWM波進行低通濾波?

示波器一般會有20MHz的帶寬限制,這個是硬件的濾波器。有些示波器還支持可調截止頻率的軟件濾波器。
