科里奧利

科里奧利（Coriolis, Gustave Gaspard de）法國物理學家。

     1792年5月21日生于巴黎；1843年9月19日卒于巴黎。科里奧利是巴黎工藝學院的教師，長期健康狀況不佳 ，這限制了他創造能力的發揮。即便如此，他的名字在物理學中仍是不可磨滅的。      流體在旋轉的管內流動時會對管壁產生一個力，它是科里奧利在1835年研究輪機時發現的。同年他在論文《物體系統相對運動方程》明確提出科里奧利力，簡稱科氏力。1843年在專著《固體力學和機器效應計算教程》中又給出證明。      在1977年由美國高準(Micro Motion)公司的創始人根據科氏力原理，研發出世界上第一臺可以實際使用的質量流量計。     我司生產的ANF384質量流量計，采用的就是科里奧利原理。

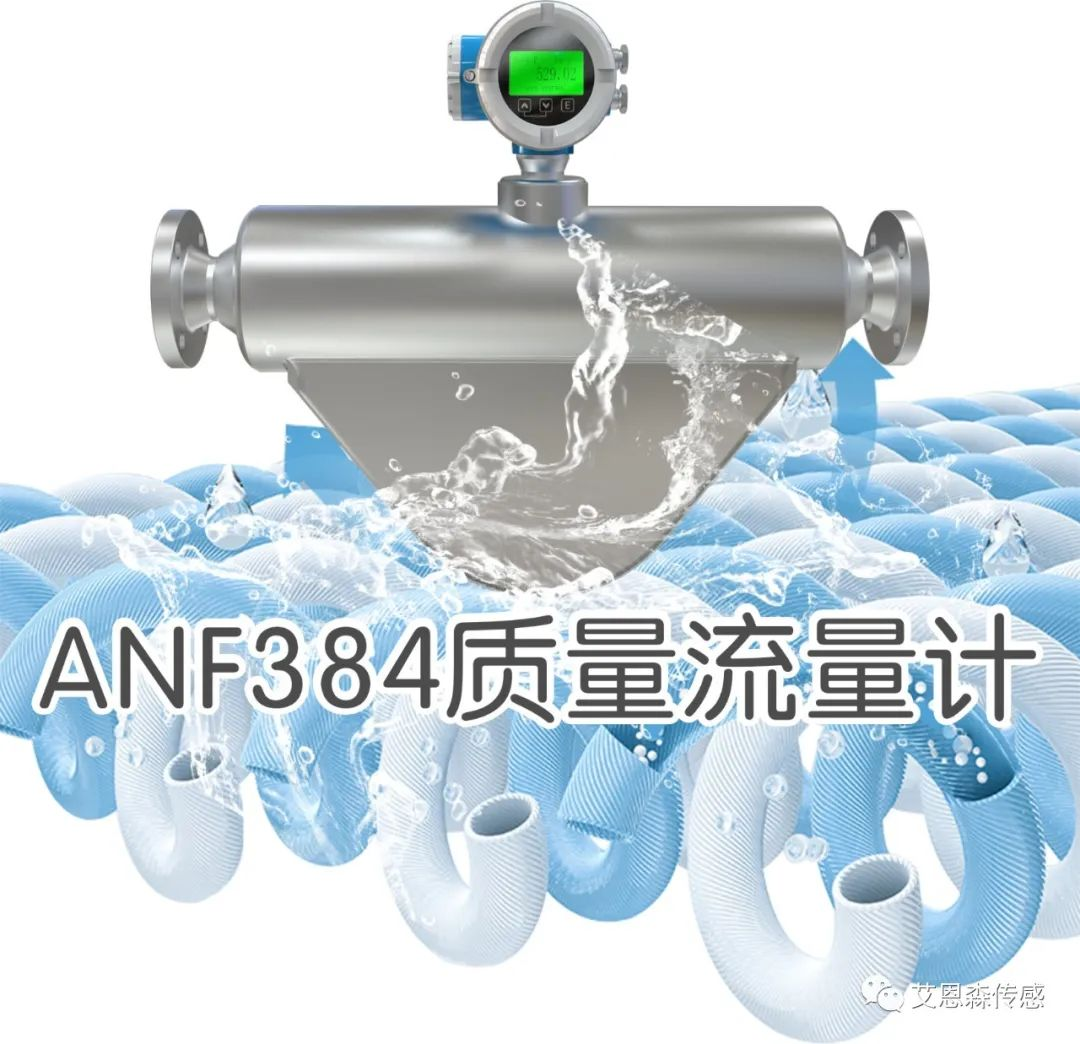

ANF384質量流量計概述

ANF384 質量流量計是根據科里奧利原理，使介質流經的測量管發生振動，傳感器檢測 并分析測量管頻率、相位差和振幅的變化，直接測出當前流過測量管的介質質量，并由振動頻率，計算出密度。同時可測量管道的多個過程變量，如：體積流量、溫度。

測量原理

01

質量流量測量

位于傳感器內的驅動線圈保證測量管始終保持振動，若沒有介質流動則均勻振動。當介質通過傳感器測量管輸送和分配時，由于其慣性使測量管的振動產生扭曲，管道的入口 和出口出現了不同朝向的振動，位于入口和出口的檢測線圈準確地記錄該管道振動在時間上和空間上的變化，通過專有算法計算出相位差，并轉化為瞬時流量，再對瞬時流量 進行積分，獲得流過當前管道的介質質量。

02

密度測量

流量計工作時傳感器測量管以其固有頻率進行振動，測量管內的介質密度變化會導致 測量管的諧振頻率發生改變。通過檢測測量管的諧振頻率，運用專有算法進行修正計算， 可以精確地測量出管內介質的密度。

03

體積流量測量

通過測量所獲得的質量流量和密度計算出其體積流量。

04

溫度測量

傳感器內置溫度傳感器，溫度作為測量變量可直接輸出。

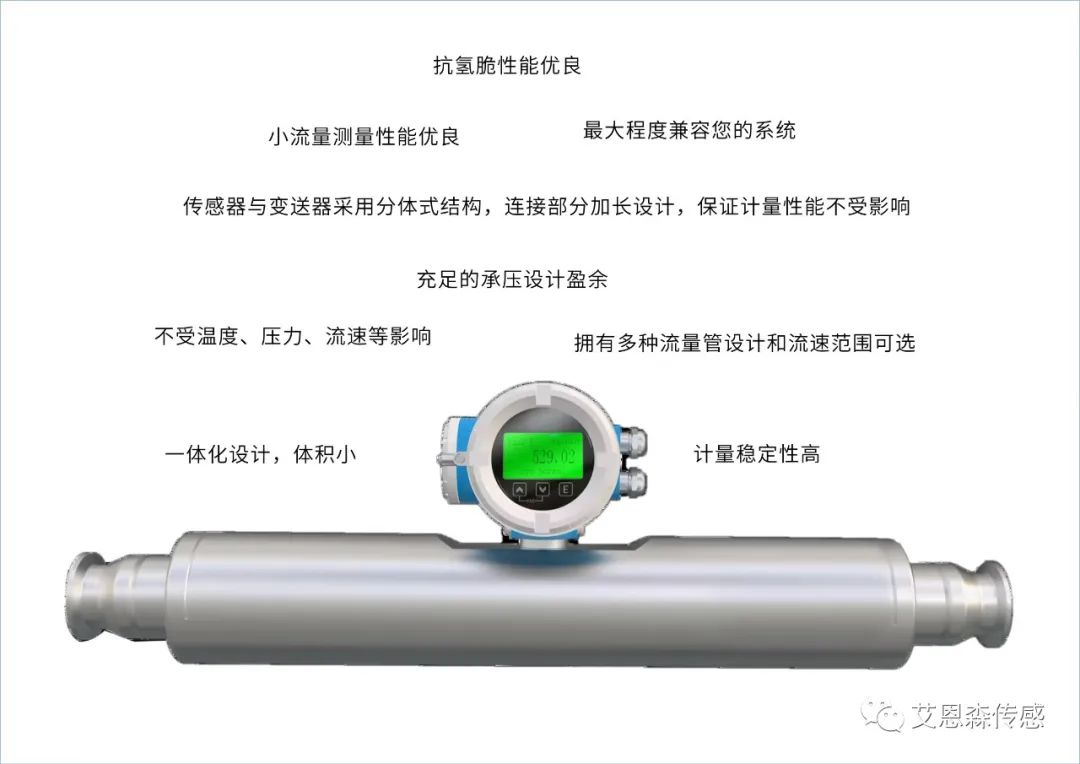

產品特點

01

測量優勢

● 直接測量質量流量， 不受溫度、壓力、流速等影響，可顯示質量流量、體積流量、累計 流量、密度、溫度等參數。

● 小流量測量性能優良， 最大量程比可達 50:1。

02

高測量精度

● 準確度可達批量 0.15 級 （高壓型和深冷型批量0.5 級），計量穩定性高。

03

設計優勢

● 一體化設計，體積小，安裝方便；另有緊湊型設計， 適合較小安裝空間。性能更穩定，使用壽命長。

● 傳感器與變送器采用分體式結構，連接部分加長設計，保證計量性能不受影響。（深冷型標配）

● 接觸介質部分均采用復合金屬材質，抗氫脆性能優良。（高壓型標配）

● 充足的承壓設計盈余，確保超高壓應用的安全性及可靠性。（高壓型標配）

04

廣泛的產品選擇

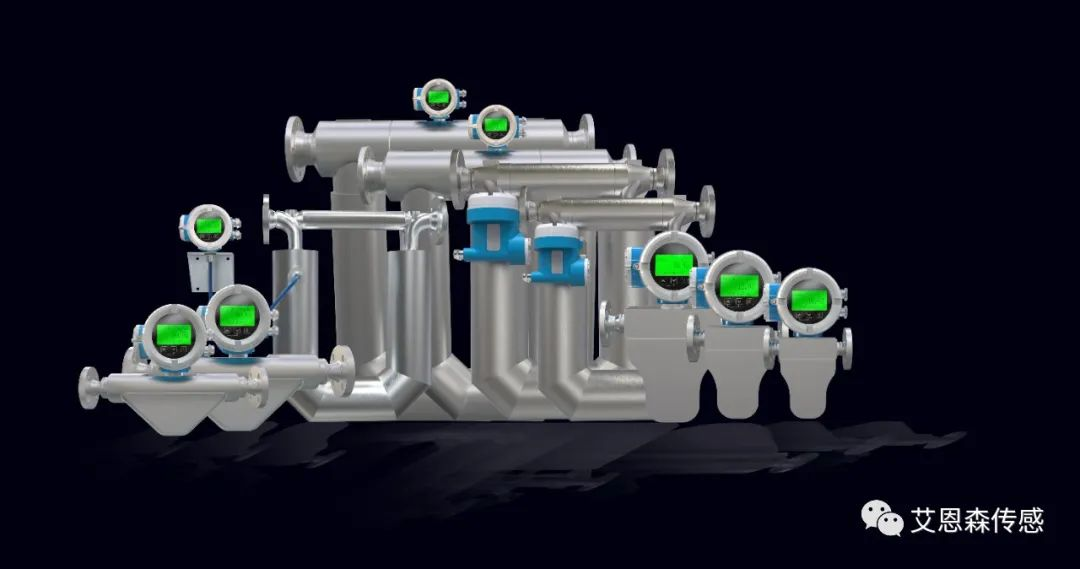

● 擁有多種流量管設計和流速范圍可選， 可滿足各種過程、應用的測量需要。多種傳感器 接口尺寸、變送器安裝方式和較寬范圍的輸出信號選項，最大程度兼容您的系統。

主要選型參數

公稱通經：DN04~DN100應用分類：常規型、深冷型、高壓型傳感器系列:U型傳感器、筒型傳感器、微彎型傳感器、直管型傳感器過程連接標準：HG/T 20592 法蘭、ANSI B16.5 法蘭、ASME B16.5 法蘭、G管螺紋、NPT螺紋、美標UNF螺紋、衛生級快裝接頭、定制其它標準類型連接測量管材質：316L（默認）、904L、哈氏合金、雙相鋼、鈦合金標定流量：0.15% 質量、0.2% 質量、0.5% 質量、1.0% 質量變送器安裝形式：一體式、分體式、定制式顯示功能：帶顯示、不帶顯示（默認）信號輸出：Modbus RTU/RS-485、脈沖有源（默認；4-20mA 電流環有源 , 帶默認信號；Hart,4-20mA 電流環有源 , 帶默認信號

應用場合大全

1、公用工程：電﹑氣﹑水處理的監控管道的氣體；通用體系；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣；2、石油與天然氣工業:能量交換；填井氣回收；燃?xì)庥嬃浚粴怏w質量剖析；泄漏氣測驗；天然氣測量；火炬氣的監控；3、電力職業：燃料體系中氣體分配進程中的氣體測量；鍋爐及輔助體系中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量；4、化學職業:煙氣循環監測；采樣體系中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量；5、冶金職業:鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量操控；熱處理淬火爐等的氫、氧、氮等氣體的操控；6、紙漿與造紙職業:廢水處理體系中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量；7、食品及醫藥職業:加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化進程中氣體流量測量；通風體系；鍋爐進氣、廢氣進程操控；8、環保職業：沼氣使用進程中的氣體測量；氯氣處理進程中氯氣氣體測量；污水處理進程中沼氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量；9、其他職業：工廠壓縮空氣測量；煤粉焚燒進程粉/氣配比操控燃料；水泥工業豎式磨粉機排放熱氣流量操控。
