圖說流量計選型原理的4大法則和16點考慮因素

來源:圖說智能化 ??2018-04-02 閱讀:686

 一.流量計的分類

按測量原理分有:力學原理、熱學原理、聲學原理、電學原理、光學原理、原子物理學原理等。

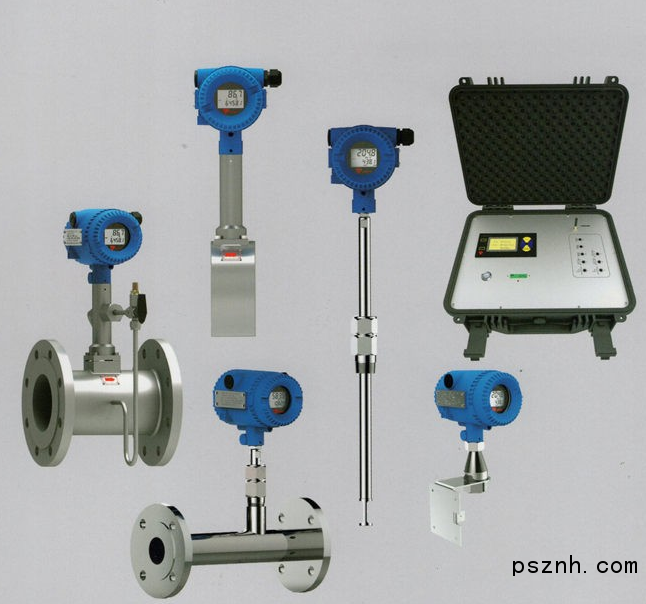

按流量計的結構原理進行分類,即分為:容積式流量計、壓差式流量計、浮子流量計、渦輪流量計、電磁流量計、流體振蕩流量計中的渦街流量計、質量流量計和插入式流量計、探針式流量計。

QQ圖片20180402092228



二.流量計的選型原理

流量計選型一般都要從這以下要點中考慮,即根據被測流體的性質及流動情況確定流量取樣裝置的方式和測量儀表的型式和規格,選型要完全符合工藝提供的儀表條件,考慮精度等級和經濟性,考慮測量的安全。

1、按照被測流體的性質及流動情況,來確定流量儀表的型式和規格


流體的性質及流動情況決定流量計的形式和規格。
1、首先選型要考慮流體的幾個關鍵物理和化學性質:流體的狀態(固態氣態還是液態)、流體的導電性、流體的化學腐蝕性、流體的粘度。

2、其次要充分了解各種形式的流量儀表的應用范圍。

3、在選型時應綜合考慮流體的理化特性。

4、處于固態的流體一般為粉塵或塊壯,流量計選型只有沖量式流量計、皮帶稱和軌道衡三種。

5、處于液態和氣態的流體的流量儀表形式比較多,一般流量儀表有專用于氣體測量的系列和型號,例如我們用的科氏力質量流量計就有專用與氣體測量的系列型號。液體工況比較差的情況不外呼腐蝕、導電、帶固體顆粒,這種情況下最好選擇電磁流量計。

6、適應高粘讀度的流量計主要有橢圓齒輪流量計、腰輪流量計、刮板流量計、靶式流量計、楔形流量計等,具體還要根據精度、經濟性要求和其他實際工況確定。

7、最后對于具有腐蝕的流體在選型時一定要注意流量計接液材質的選擇,例如在電磁流量計用于測量鹽酸液體時電極一定要采用鉭電極否則電極很容易就被腐蝕掉了。

2、流量計的選擇要充分考慮工藝提供的表條件


1、首先要考慮介質的靜壓和溫度
流量計的靜壓和耐溫也是保證儀表使用壽命和準確度的重要一環,儀表的靜壓即耐壓程度,它應稍大于被測介質的工作壓力,一般取1.25 倍,以保證不發生泄漏或意外。

2、其次是量程范圍的選擇,主要是儀表刻度上限的選擇。
選小了,易過載,損壞儀表
選大了,有礙于測量的準確性。
國家標準規定最大流量不超過滿刻度的95%;
正常流量為滿刻度的70%~85%;
最小流量不小于滿刻度的30%。

3、最后比較重要的儀表條件是工藝管徑
有些流量計沒有特別大口徑的,有些大口徑的流量計價格十分昂貴,目前比較適合大管徑的流量儀表有笛形勻速管、插入式旋渦、插入式渦輪、電磁流量計、文丘里管、超聲波流量計。

3、考慮流量計的精度等級和經濟性

1、流量計的精度等級要符合國家經委[1983]244 號文件《能源計量器具準確度的要求》上的規定。一般對精度要求比較高的地方主要有進廠和進生產裝置的原料計量、出裝置和出廠銷售的成品計量、工藝配方原料的計量、價格昂貴的物質計量等。

2、對于生產裝置中只做一般參考的流量通常選用價格比較低的玻璃轉子和金屬轉子等價格便宜的流量計。

3、生產中公用工程上的氣體(空氣、氮氣、蒸氣)通常采用渦節流量計,各種水主要用電磁流量計,這兩種選擇是即經濟又能滿足精度要求的。


4、考慮測量的安全性

1、流量測量的安全可靠,首先是測量方式可靠,即取樣裝置在運行中不會發生機械強度或電氣回路故障而引起事故;

2、二是測量儀表無論在正常生產或故障情況下都不致影響生產系統的安全。例如,對發電廠高溫高壓主蒸汽流量的測量,其安裝于管道中的一次測量元件必須牢固,以確保在高速汽流沖刷下不發生機構損壞。因此,一般都優先選用標準節流裝置,而不選用懸臂梁式雙重喇叭管或插入式流量計等非標準測速裝置,以及結構強度低的靶式、渦輪流量計等。

3、燃油電廠和有可燃性氣體的場合,應選用防爆型儀表。

 沒有一種測量方式或流量計對各種流體及流動情況都能適應的,不同的測量方式和結構,要求不同的測量操作、使用方法和使用條件,每種型式都有它特有的優缺點。因此,應在對各種測量方式和儀表特性作全面比較的基礎上選擇適于生產要求的,既安生可靠又經濟耐用的最佳型式。所以客戶一旦遇到流量計選型問題時,或者不知道如何選擇一個合適的流量計時,務必要參考以上為您呈現的技術知識。

標簽: 流量計 儀表
