運動控制主要分兩個方向，一個是運動控制，通常用于機械領域；另一個就是過程控制，通常使用于化工領域。而運動控制指的是一種起源于早期的伺服系統，基于電動機的控制，以實現物體對角位移、轉矩、轉速等等物理量改變的控制。





在上面的定義中，有提到電機控制，但電機控制和運動控制是不同的。



從關注點來說，電機控制(這里指伺服電機）主要關注的是控制單個電機的轉距、速度、位置中的一個或多個參數達到給定值。而運動控制主要關注點在于協調多個電機，完成指定的運動（合成軌跡、合成速度），比較著重軌跡規劃、速度規劃、運動學轉換；比如數控機床里面要協調XYZ軸電機，完成插補動作。



電機控制常常作為運動控制系統的一個環節（通常是電流環，工作在力矩模式下），更著重于對電機的控制，一般包括位置控制、速度控制、轉矩控制三個控制環，一般沒有規劃的能力（有部分驅動器有簡單的位置和速度規劃能力）；



運動控制往往是針對產品而言的，包含機械、軟件、電氣等模塊，例如機器人、無人機、運動平臺等等，是對機械運動部件的位置、速度等進行實時的控制管理，使其按照預期的運動軌跡和規定的運動參數進行運動的一種控制。



兩者有部分內容是重合的：位置環/速度環/轉距環可以在電機的驅動器中實現，也可以在運動控制器中實現，因此兩個屬于容易混淆。







一個運動控制系統的基本架構組成包括：



1、運動控制器：用以生成軌跡點（期望輸出）和閉合位置反饋環。許多控制器也可以在內部閉合一個速度環。



運動控制器主要分為三類，分別是PC-based、專用控制器、PLC。其中PC-based運動控制器在電子、EMS等行業被廣泛應用；專   用控制器的代表行業是風電、光伏、機器人、成型機械等等；PLC則在橡膠、汽車、冶金等行業備受青睞。

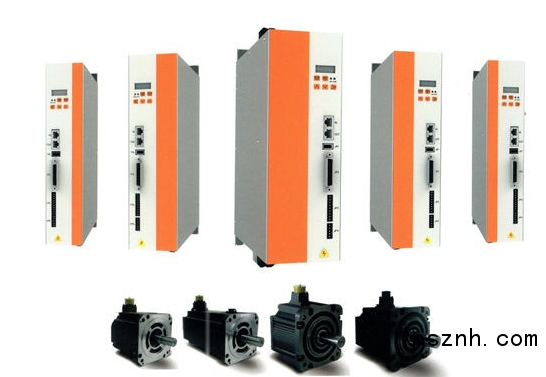

2、驅動或放大器：用以將來自運動控制器的控制信號（通常是速度或扭矩信號）轉換為更高功率的電流或電壓信號。更為先進的智                               能化驅動可以自身閉合位置環和速度環，以獲得更精確的控制。



3、執行器：       如液壓泵、氣缸、線性執行機或電機，用以輸出運動。



4、反饋傳感器：如光電編碼器、旋轉變壓器或霍爾效應設備等，用以反饋執行器的位置到位置控制器，以實現和位置控制環的閉                               合。眾多機械部件用以將執行器的運動形式轉換為期望的運動形式，它包括齒輪箱、軸、滾珠絲杠、齒形帶、聯軸                           器以及線性和旋轉軸承。
