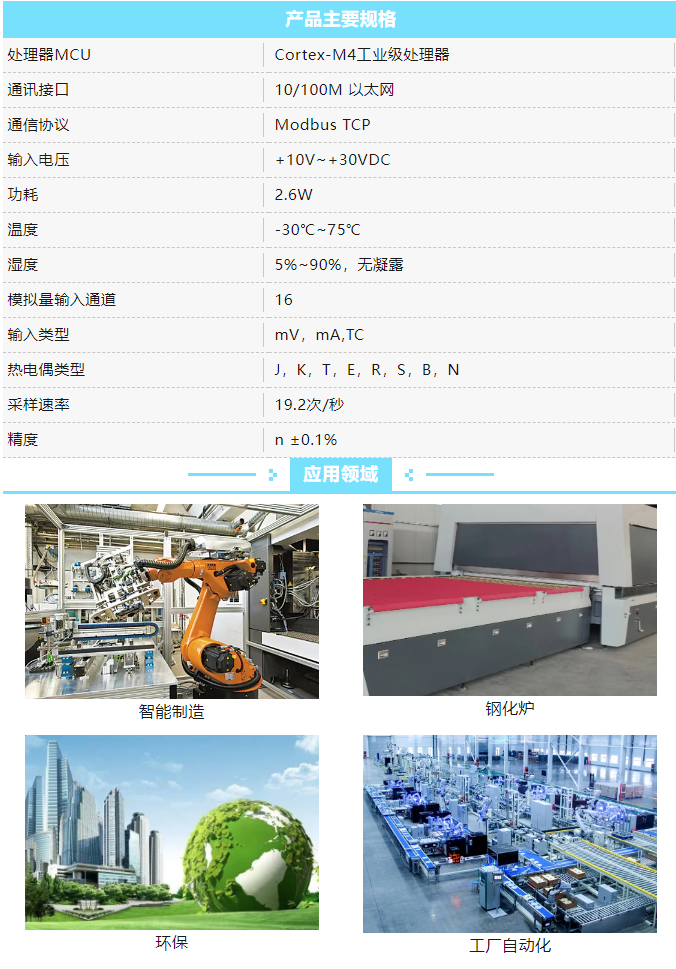

R-86xx系列數采模塊是集智達智能近期推出的高速以太網菊花鏈數采模塊，基于以太網總線，采用菊花鏈的通訊方式，在MAC數據鏈路層進行數據交換，即滿足了高速的并行采集通訊，又保留了原有簡單串聯的接線方式，無需交換機即可實現分布式的高速多主站數據采集，通訊采用標準的MODBUS-TCP協議，可以與各類的主控、IPC、PLC進行通訊。可廣泛應用于智能制造、鋼化爐、環保、工廠自動化等行業。

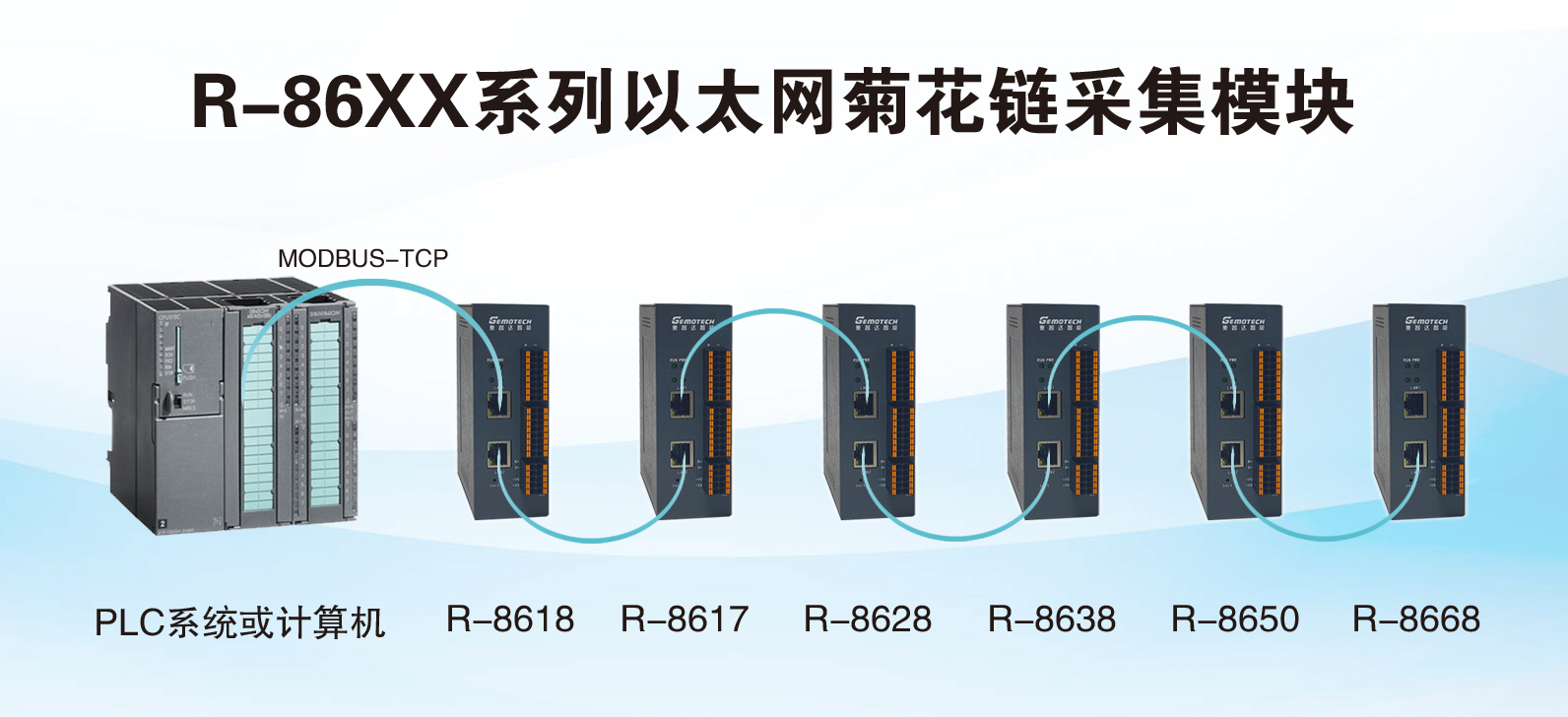

R-86XX 系列模塊

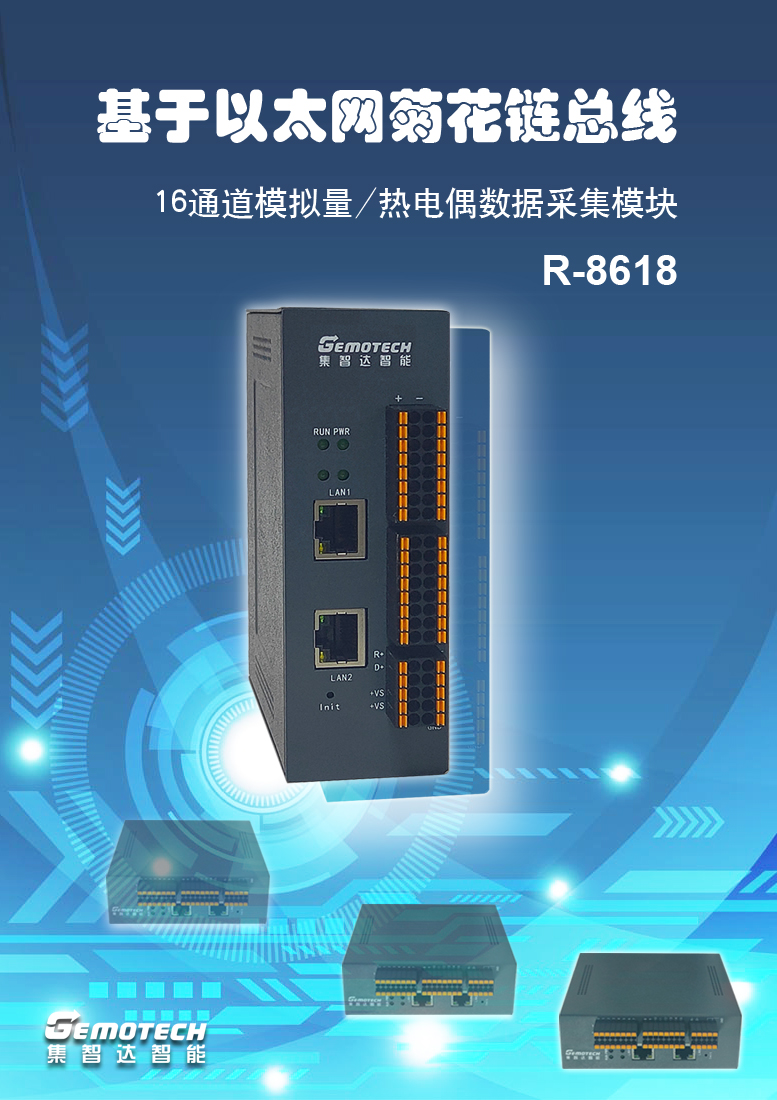

R-8618   16路以太網菊花鏈熱電偶采集模塊(TC)

R-8617   16路以太網菊花鏈模擬量采集模塊(AD)

R-8628    8路以太網菊花鏈模擬量輸出模塊(DA)

R-8638    10路以太網菊花鏈熱電阻采集模塊(RTD)

R-8650    16路以太網菊花鏈開關量I/O模塊(DIO)

R-8668    10路以太網菊花鏈繼電器輸出模塊(Relay)

主要特點：

• 支持雙以太網接口，采用以太網總線通訊，提升了通訊速率以及數據實時性。

• 支持多個模塊并行通訊，主站可以同時采集多個模塊的數據，而非RS485的輪詢。

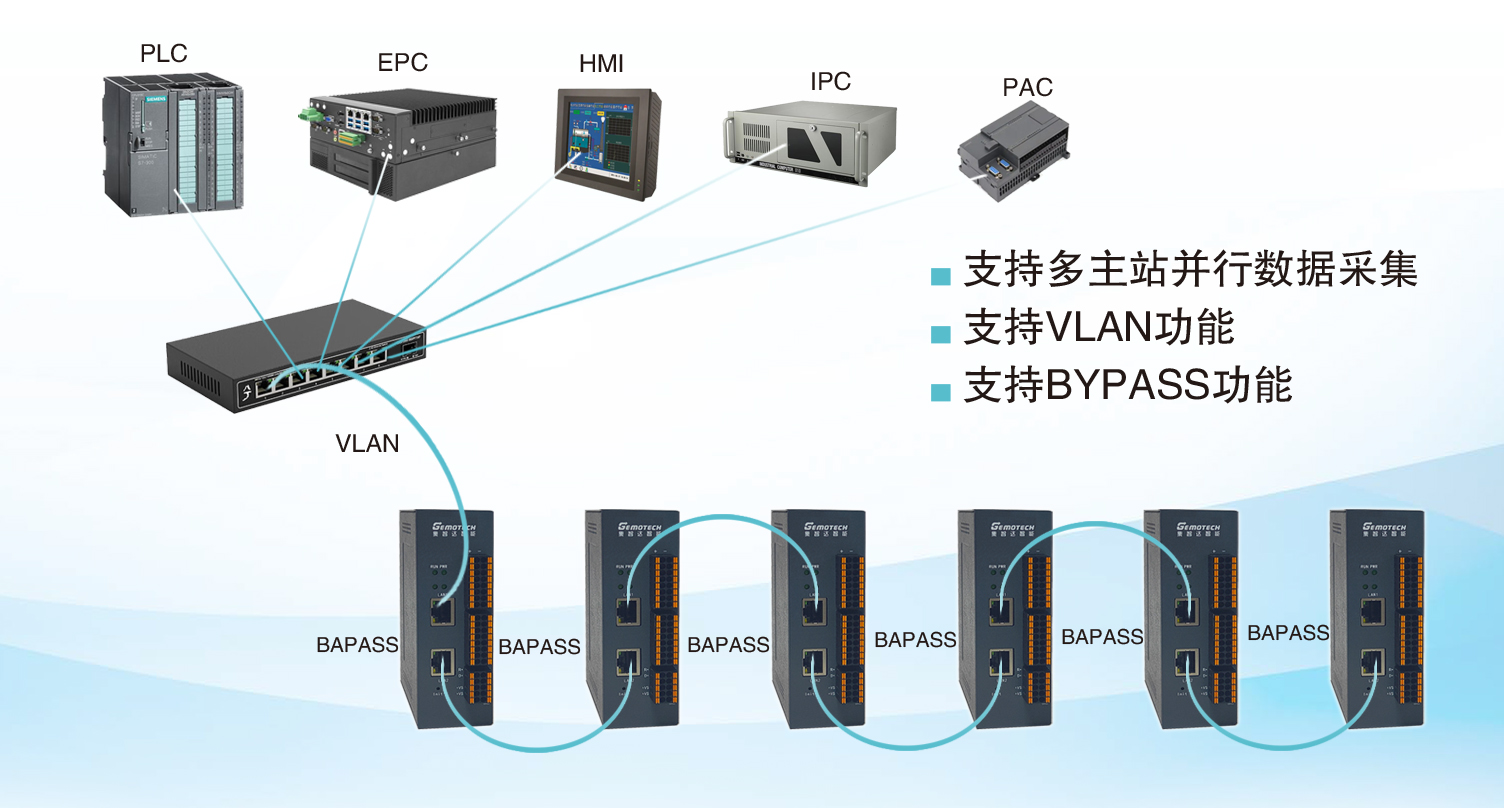

• 支持多主站通訊方式，可支持5臺主站同時進行數據采集。

• 支持主流MODBUS-TCP協議，便于連接現場的IPC、PLC、HMI等主控設備。

• 支持VLAN功能，可以通過配置VLAN有效隔離現場網絡中的廣播風暴。

• 支持BYPASS功能，單一模塊斷電或者損壞，不影響后續的通信鏈路。

• 支持外網遠程數據采集，通過路由器進行端口映射，可實現跨internet數據采集。

• 支持16通道的數據采集，可以連接更多的傳感器，減少施工難度。

• 支持外置冷端采集，保證了熱電偶冷端測量的準確性，配合24位AD實現精準測量。
