漏電斷路器的工作原理

??2018-05-18 閱讀:655

QQ圖片20180518094905

漏電斷路器的工作原理

漏電保護器的主要部件是個磁環感應器,火線和零線采用并列繞法在磁環上纏繞幾圈,在磁環上還有個次級線圈。當同一相的火線和零線在正常工作時,電流產生的磁通正好抵銷,在次級線圈不會感應出電壓。如果某一線有漏電,或未接零線,在磁環中通過的火線和零線的電流就會不平衡,而產生穿過磁環的磁通,在次級線圈中感應出電壓,通過電磁鐵使脫扣器動作跳閘。

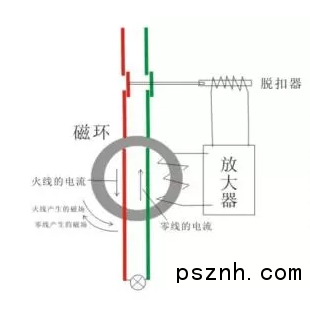

下面是單相線路的示意圖,三相或三相四線線路的原理相同。

QQ圖片20180518094638

1、安裝不良

如果漏電保護器在安裝時各接線柱未接牢固,時間一長,往往會導致接線柱發熱、氧化,使電線絕緣層被燒焦,并伴有打火和橡膠、塑料燃燒的氣味,造成線路欠壓使漏電保護器跳閘。

2、漏電保護器本身有問題

用戶在購買漏電保護器時,應盡量到信譽好的定點廠家或商店購買,千萬不要圖一時便宜向一些個體戶購買“三無”漏電保護器,這樣往往得不償失。

3、漏電保護器與負載不匹配

隨著家用電器得不斷普及,許多家庭的負載電流已遠遠超過線路上漏電保護器的額定電流,造成漏電保護器跳閘。這種情況一般多發生在空調、電水壺等大功率家電的使用,一般只要重新換一只匹配的漏電保護器,問題便可迎刃而解了。

4、負載或線路漏電、短路

如果是家電等負載漏電或短路而使漏電保護器跳閘,只要拔掉有故障的家電插頭,便可以重新送電;如果是線路漏電或短路,相對來說比較棘手,可先解決一些簡單故障,讓部分線路暫時恢復送電。具體做法為:當漏電保護器跳閘后,首先把各分路斷開,再把漏電保護器送上,當送上某分路時漏電保護器即跳閘,則可以斷定此分路有故障。只要斷開此分路,其他各分路就可以恢復用電。此時,如果發現某房間的插座或燈具沒電,故障往往就在這一帶。

5、電源進線電壓過高

這種情況雖不多見,但十分危險,一般發生在三相四線制供電的住宅樓(現在的住宅樓普遍這樣供電)。由于三相不平衡或老鼠等小動物的搗亂,使電源總零線斷路發生電壓漂移,相電壓可由220V變成380V,會使漏電保護器跳閘。辨別這種故障,一是用電筆測一下進線是否都帶電;二是看看左鄰右舍是否也有跳閘現象,如果有則大多數屬于這種故障;三是用萬用表測一下進線電壓。此時,請千萬不要強行合漏電保護器開關,否則極易造成家電燒壞,嚴重時還會導致火災等不良后果。另外,進線遭受雷擊也會造成過電壓引起漏電保護器跳閘。

總之,一旦家用漏電保護器跳閘,檢查時應遵循先簡后繁的原則。首先察看安裝是否良好,其次檢查電源進線電壓是否偏高(看看左鄰右舍)和漏電保護器本身有無問題(卸掉出線送電),再有就是看漏電保護器能否承受家電的負載,最后再查看是否負載、線路漏電或短路。如果實在查找不出來原因,就不要盲目亂動,應請專業人員來查。否則把線路搞亂反而不利于排除故障。

6、總結:

提供給大家關于漏電保護器跳閘的原因的相關小知識,如果大家有對漏電保護器跳閘不了解的可相應參考本文,希望對大家有幫助。
