霸王級

    寒流

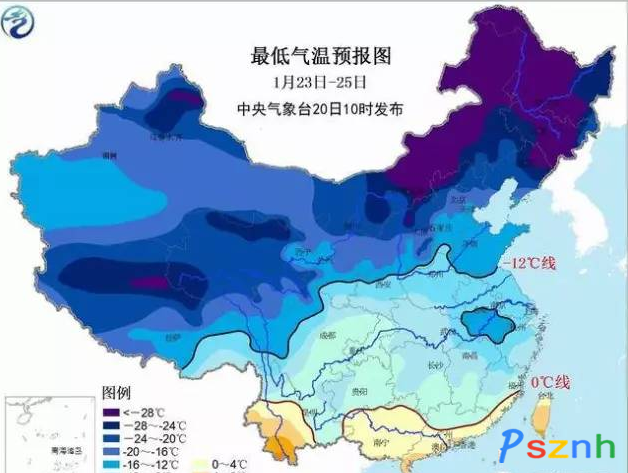

近 日，超級寒潮來襲，一股強烈的寒潮將席卷中國大部分地區。其降溫之兇猛，溫度之低，均為今年最強。在冬天，尤其北方的冬天，隨著氣溫的降低，當被測介質通 過測量管線傳送到變送器時，常出現環境溫度過低發生凍結、凝固、析出結晶等現象，因環境溫度過低而超出所使用儀表的正常工作溫度區間，直接影響到儀表測量 顯示的準確性。而壓力、流量、液位、溫度等各類儀表點，其測量介質多為液體，受低溫的影響，更容易造成測量誤差，嚴重者可能引發中毒、火災、爆炸等安全事 故。所以每年一入冬，儀器儀表的防寒防凍工作顯得尤為重要。而一些大型的儀器儀表用戶更是紛紛提早做好準備應對，比如電廠、石油、化工、水廠等都制定了適 合于自己企業的儀表防寒防凍工作的制度，并對儀表的進行防凍、排污處理等等各個方面的工作。

王工”的煩惱：

地點:內蒙古，單位類型:化工
溫度:這次寒潮氣溫最低到-28℃，
現場儀表保溫，蒸汽伴熱都有，還是到處凍，員工忙的跑不過來。
根據以往的經驗，-18℃以前保溫加伴熱毫無壓力。
-10度以上，只要有保溫就可以。

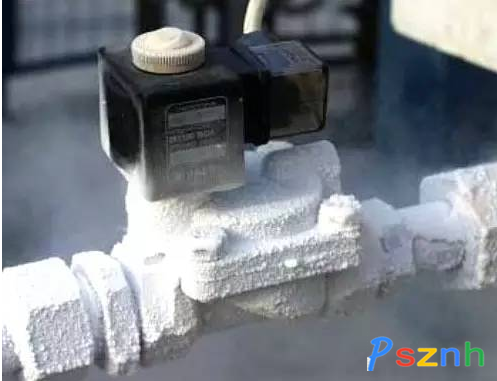

但是低到-20度以后，問題就接二連三了，甚至一體化蒸汽孔板整體保溫過，電磁閥，噴吹閥內部膜片，彈簧都凍住。儀用氣工作壓力露點-40，符合規范要求。

“李工”的經驗：

我也在東北的化工廠呆過,冬天夜間的氣溫能達到-30度,儀表也經常有凍的現象,我們主要有以下幾種情況來防凍:
1.蒸汽伴熱熱量足
2.重點怕凍儀表放在保溫箱里,箱里有蒸汽伴熱管線經過
3.加大巡檢力度,尤其是夜間
4.選用橫河EJA儀表乙二醇灌充液,設計能耐-40度,
總結:做為易凍儀表要選質量好,耐凍的,凍完以后吹開還能用.

      因此對于使用儀器儀表的生產企業來說，如何對夠?qū)κ褂弥械膬x表設備，特別是室內工作儀表保溫維護，防止儀表設備因嚴寒氣候造成設備的損害成為企業一項常規的工作。采取的措施通常有：選型，保溫伴熱，維護（點巡檢、排污）等。

選型措施

選帶保溫裝置型儀表，此項工作是決定儀表裝置能否保溫及保溫效果的前決條件，是企業在項目開始階段就必須考慮的基礎工作。 電磁流量計、超聲波流量計、差壓變送器根據儀表的類別用途及擬安裝地理位置，提出該儀表的保溫防凍需求，再提交與廠家來處理。

SEE MORE →

保溫措施

用保溫材料保溫，即用保溫材料將儀表易凍或怕凍的部位包起來。冬季來臨時要檢查、經常排污，防止包裝的保溫材料破損。

SEE MORE →

伴熱措施

1、蒸汽伴熱措施
即 使用管蒸汽暖氣保溫。冬季保溫送汽之前要檢查一下蒸汽保溫管路是否暢通或堵塞。蒸汽是24小時通的，不要太熱，有時還要根據天氣溫度變化來調整供保溫汽 量，以防止溫度太高使變送器引壓管內冷凝液汽化影響變送器工作或因溫度太低使變送器引壓管內冷凝液冷凍影響變送器工作暢通。

2、保溫保護箱措施
a、 電熱管伴熱保溫箱，由箱體、加熱器、儀表托架等三大部分組成，其結構形式與保護箱相同，所不同的是箱內裝有電器加熱裝置，起結構形式如圖，電熱裝置是由電 熱管，溫度控制器組成，箱體側面裝有插座，當接通電源后，箱內加熱到所需溫度時，再由溫度控制器接通電源繼續升溫。通過反復工作使箱內溫度能保持在一定范 圍內。
b、蒸氣管伴熱保溫箱，伴熱管是用金屬管制成S型結構.箱體上下采用焊接式穿板接頭與伴熱管焊接而成，伴熱管安裝在箱內為上進下出，通過蒸氣在管腔內的循環而達到加熱目的。伴熱管材料一般分為兩種，即紫銅管，無縫鋼管（碳鋼）。
c、為關鍵儀表箱再加一層保溫棉，在保溫箱門口和進出管線口加膠密封，可達到儀表系統更佳保溫防凍效果。

3、電加熱帶措施
電伴熱保溫技術是一種新型的由電能直接轉化為熱能的供暖技術。加裝保溫電纜，將伴熱帶，纏繞在儀表上，或粘在儀表柜內部（但要注意所用伴熱帶的長度，要經濟適度）。

適 用于管道、閥門、耐震壓力表、差壓變送器 泵體的伴熱、防凍和保溫或者維持儀表管線工藝溫度的單相恒功率電熱帶，單位長度發熱量恒定，輸出功率不受環境溫度變化而改變，使用長度和功率成正比，在安 裝時可以任意剪接，但必須保留有一個發熱節（即至少2.5m），外層編織層具有傳熱、散熱作用，同時能作為防靜電的安全接地。主要用于各種管道、儀表的防 凍、保溫，維持溫度150℃。

SEE MORE →

維護措施

1、安裝措施
合理選擇安裝地點：干燥、無雨雪滴漏
2、點檢措施
有條件時由專人每日對保溫材料的是否破損、蒸汽管路的是否堵塞進行技術確認與技術處置。
3、報警措施
有條件的可加裝蒸汽泄露或斷電狀態的聲光報警小裝置，以方便保溫防凍措施隱患的發現與及時整治。
4、巡檢措施
由區域儀表維護責任人按預定巡檢路線定時巡檢。

儀表工人多奇志，戰天斗地抗嚴寒。再冷的天氣也無法凍住儀表人的意志！
