不得不知高清晰度壓力傳感器的信號調節器的簡介!

??2021-02-08 閱讀:810
  關于信號調節器,推出行業內最高分辨率壓力傳感器信號調節器PGA900,這款產品實現了24位的快速精確測量,包括壓力、應力、流量和液面等條件。PGA900信號調節器提供了一個可編程的內核,它可以靈活的線性化和溫度補償,用于許多壓力性橋式傳感器應用。下面小編告訴大家高清晰度壓力傳感器的信號調節器的簡介!

  感測信號調整器的主要用途是將前端非線性信號處理成線性輸出,線性度的好壞直接影響其精度,它涉及到內部ADC量化精度、處理器內核和非線性向線性輸出接口(0-5V或工業級通用的4mA-20mA)等多個因素。另外,芯片的集成性也要求很高。為了滿足這一需求,PGA900(PGA900)集成了2個低噪聲24位模數轉換器(ADC)用于高分辨率信號采集,同時還集成了一個14位的數模轉換器(DAC),可提供高線性模擬輸出和多種輸出接口。這些措施包括模擬電壓、4-20mA電流回路、串行外部接口(SPI)、I2C、通用異步收發器(UART)以及單線制接口(OWI),從而為設計者提供了各種選擇,以滿足不同的應用需求。該PGA900的集成電源管理也能滿足3.3~30V的外部輸入電壓要求。

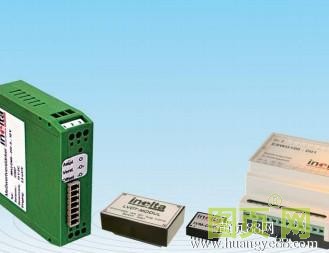

信號調節器

  PGA900另一個特點是內置了ARMCortex-M0內核,使得開發者可以設計具有專有溫度和非線性補償算法的獨特最終產品,傳感器+MCU是工業物聯網中的標準配置,而TI這次也順應了潮流,將MCU集成到PGA900中,這是因為將24位ADC進行簡單的操作直接輸出,需要M0這樣的具有一點實時控制的內核,集成到一起可以提高系統設計的性價比。

  另外,為了使傳感器設計更加簡單和快速,TI提供了離散的信號調節&ADC-專門的模擬前端-全部集中在傳感器-SensorHubMCU的一套設備上,以及像TIDesigns這樣完整的參考設計。作為目標非常明確的參考設計,目前TIDesigns庫中有超過50種參考解決方案,可以拿來做ISO610004的ESD空氣放電認證13kV,再加上EM認證。

  壓力傳感器信號調節器PGA900的主要特點和優點

  高速、高精度的傳感器信號和溫度補償:2個24位ADC集成以提供高分辨率的信號采集。能夠在-40°C至150°C的工作溫度范圍內,以最高可達10ppm/°C的低漂移電壓基準實現高精度感測。

  14位DAC的集成:實現高線性的模擬輸出。

  使用可編程溫度和非線性補償算法:內置的ARM?Cortex?-M0內核使開發者能夠設計具有專有溫度和非線性補償算法的獨特最終產品。

  ::簡易校驗:單線接口無需使用其他線路,即可通過電源引腳實現通訊、配置和校驗。

  ::輸入電壓寬可實現與電源的直接連接:集成的電源管理電路可以在3.3V至30V的輸入電壓范圍內工作,這不僅簡化了設計過程,而且保證了可靠性。

  以上就是小編幫大家整理的內容,希望能幫助到您,更多的請關注我們網站。
