果斷收藏:熱電阻傳感器的原理是什么?

??2021-02-13 閱讀:525
  關于熱電阻傳感器是一種利用導體電阻隨溫度變化的特性,檢測溫度、濕度等相關參數的儀器。下面小編告訴大家熱電阻傳感器的原理是什么?

  熱阻是指當溫度發生變化時,材料的電阻也會隨之發生變化,從而測量溫度的現象。電阻值改變時,儀表就會顯示電阻值所對應的溫度值。

  熱阻傳感器是根據導體或半導體電阻率隨溫度變化的原理制作的。鉑是一種貴金屬,由于其耐高溫、高溫性能和長壽命的特點,所以被廣泛應用。

  鉑阻值與溫度呈非線性關系,即Rt=R0(I+αt+βt2)(t在0~630℃之間)

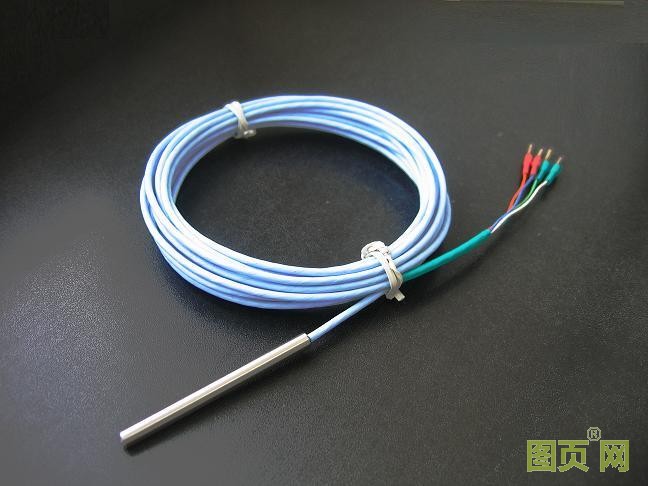

熱電阻傳感器

 ?。?)式中:Rt—鉑熱電阻電阻電阻值,Ω;R0—鉑熱電阻在0℃時電阻值,R=100Ω;α—一階溫度系數,α=3.908×10-3(℃)β—二階溫度系數,β=5.802×10-7(℃)在實際測溫電路中,測得的鉑熱電阻電壓量,因此需要用鉑熱電阻的電阻值來導出電壓值與溫度的函數關系,即Ut=f(Rt)=f[f(t)]。

 ?。?)由此計算實際溫度(即測量)。

  熱阻傳感器分類

  一、NTC熱阻傳感器:

  這類傳感器是一種負溫系數傳感器,即:隨著溫度的升高,傳感器的阻值降低;

  二、PTC熱阻傳感器:

  這類傳感器為正溫系數傳感器,即:隨著溫度的升高,傳感器的阻值增大。

  熱阻傳感器的安裝

  熱阻的安裝應注意測溫準確、可安全檢測、維護方便,且不影響設備的運行和生產操作。為了達到上述要求,在對熱電阻的安裝位置和插入深度的選擇上應注意以下幾點:

  為使熱電阻測量端與被測介質之間具有充分的熱交換,應合理地選擇測點位置,并盡可能地避免在閥門、彎頭、管道和設備死角附近安裝熱電阻。

  具有保護套的熱電阻具有傳熱和散熱損失,為減少測量誤差,熱電偶和熱電阻應具有足夠的插入深度:

 ?。?)對于測量管道中心流體溫度的熱電阻,測量端通常應插入管道中心(垂直安裝或傾斜安裝)。如果測試流體的管徑為200毫米,則熱阻插入深度應為100毫米。

 ?。?)對于高溫高壓和高速流體(例如主蒸汽溫度)的溫度測量,為減少保護套對流體的阻力,防止保護套在流體作用下破裂,可采用保護管淺插或采用熱套式熱電阻,淺插式熱阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱阻標準插入深度為100mm;

  如果需要測量的是煙氣在煙道中的溫度,盡管煙道直徑為4米,1米的熱電阻插入深度就可以了。

  (4)如果測量的原始樣品插入深度超過1米,則應盡可能垂直地安裝,或附加支架和保護套。

  以上就是小編幫大家整理的內容,希望能幫助到您,更多的請關注我們網站。
