首 先 基 金 會 現 場 總 線 用 大 寫 FOUND ITION FIELD BUS以區別其他許多現場數字通信網絡，基金會現場總線技術是一個完整的體系，它包括HSE快速以太網、H1低速總線、功能塊標準、FF-safe、FF-ROM（注：Remote Operation Management 即基于無線HSE的遠程操作管理 ）等。因此和通信標準不同，基金會現場總線是一個“系統標準”。上述技術都稱為基金會技術，但基金會總線則通常是指FF-H1。

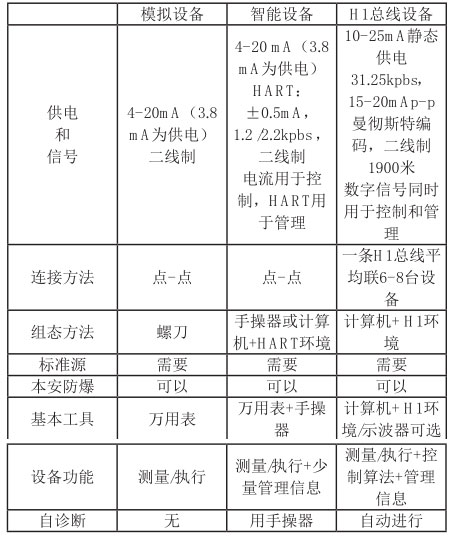

信號是總線設備和傳統設備最大區別之一。有觀點認為31. 25kpbs波特率過低，甚至希望國際電工委員會修改標準。殊不知信號波特率和它傳輸距離成反比關系，如果波特率提高到100kpbs則傳輸距離將縮短到500米左右。對大多數熱工過程31. 25kpbs這個速率夠用了（除部分小容量氣體壓力外）。如果提高速度滿足這少部分要求，則其傳輸距離將縮短以致將不能滿足更多的應用需求。另外總線控制周期由網段所掛設備及設備間功能塊控制策略的鏈接次數決定。對于部分對速度要求快的控制可以在網段少掛設備（可以短至150m s）來改進，甚至單獨采用專用設備個別解決，但畢竟僅是個別情況。FF基金會技術的安排是將高速應用任務由H SE網絡解決，而不是由H 1低速總線承擔。下圖是示波器觀看總線信號波形。

圖1 示波器觀看H 1總線信號波形

圖2 傳統儀表和總線儀表在供電上的區別

總線儀表在供電連接上增加了阻抗器（或安全柵）和匹配器兩個設備。阻抗器就是低通濾波器，讓直流供電通過而阻擋住總線上的交流脈沖信號。匹配器是總線儀表脈沖信號電流的負載，同時安裝在長線的兩端實現阻抗匹配避免信號反射?？偩€儀表從信號角度是高阻抗設備，它們直流供電是疊加起來由電源供給，而信號則受到調度分時占用總線的。

一條總線上平均可以掛6-8臺儀表（變送器或執行器），限制因素有通信速度和風險度。

要求控制速度快或設備風險度高的就少掛設備以提高性能，反之則可以多掛以降低投資。

總線技術節省了N倍電纜，但一根電纜設備增加了N倍。假定電纜在使用期內損壞的概率是λ，那么一根電纜損壞影響的設備是Nλ，但總電纜電纜數量減少了N倍，其系統總電纜風險仍為Nλ/ N=λ。對于個別高風險度設備（通常是閥門）可以少掛設備（例如只掛同一回路的變送器）即用犧 牲電纜節省而提高電纜的安全性能。

由于總線設備的功能大大提高，所以不可能僅簡單地用萬用表來處理。所以有總線接口和軟件環境的計算機是必須的。應該理解現在各行各業使用計算機提高效率性能的案例比比皆是，計算機已經不是什么難題了?，F場總線的亮點是“高性能”而不是“低成本”和“傻瓜機”。示波器也不是必須的，但它可以在發生問題時方便觀察波形，干擾等瞬態過程，所以建議備用。

傳統儀表僅使用萬用表就可以進行讀數，但總線儀表就需要有計算機和軟件環境。建立這個環境的投資并不是很大，圖2右邊的阻抗器用50歐電阻（也同時替代了匹配器的作用），計算機插入一塊H 1/ PCI接口卡，再安裝一套最小規格的組態軟件就可以。儀表的計量標定就需要使用這個環境，同時維修人員可以對儀表進行不斷熟練和學習，不必擾動生產使用的系統，以免對生產產生不利影響。儀表聯通的步驟如下：

①在總線組態軟件里首先建立一個包含待測儀表的最小系統組態。

②然后對總線進行初始化通信。

③在“在線設備表-Li ve Li st ”上讀到總線所掛儀表的ID號。

④將ID號和組態里儀表的位號相關聯（委托）。

⑤將儀表中的“資源塊“和“傳感器塊”的模式設置為“AUTO-自動”。

⑥可以在“傳感器塊”里對量程進行標定，這次標定結果將自動保存在設備內。

實際工程的系統組態過程是在控制系統工程師站和控制站已經安裝開通后，可以直接將儀表現場安裝就位并記錄其ID號（儀表應帶有可讀的標記），然后進行上述1-5步驟。再添加控制策略功能塊，互相連接，設置參數再進行下載。如果事先對儀表進行過組態，則先進行上載使原來的結果繼續被使用。如果時間充裕，也可以在室內對所有儀表進行連接組態下載操作，然后再安裝到現場直接使用。下載通常是按總線段進行。但僅對單臺儀表參數修改也可以單臺儀表下載。不過有功能塊連接關系的儀表盡管只有一臺改變，通常兩者都需要重選型導向XUANXINGDAOXIANG259新下載。在系統運行中，只要網橋控制器沒有改變，而僅對個別儀表進行重新下載將不會影響其他回路儀表正常工作。
