自動化儀表可簡單分為以下幾類：檢測儀表、 顯示儀表、 控制儀表、 執行器。其中， 檢測儀表和執行器作為現場儀表， 是自動化系統的基本組成部分， 也是必不可少的部分， 其重要性在生產中不言而喻。現場儀表的選型是否合適， 直接關系到化工生產的穩定性和安全性， 所以避免現場儀表選型誤區不容忽視。

現場儀表分為兩大類：檢測儀表和執行器。其中檢測儀表包括：溫度檢測儀表、 壓力檢測儀表、 流量檢測儀表、 液位檢測儀表、 成分分析儀表。執行器包括：氣動執行器、 電 - 氣轉換器、 閥門定位器、 電動執行器。每一類現場儀表根據測量原理不同可以細化分類。

流量計顧名思義就是測量流量的。

流量測量是研究物質量變的科學，質量互變規律是事物聯系發展的基本規律，因此其測量對象已不限于傳統意義上的管道液體，凡需掌握量變的地方都有流量測量的問題。流量和壓力、溫度并列為三大檢測參數。對于一定的流體，只要知道這三個參數就可計算其具有的能量，在能量轉換的測量中必須檢測此三個參數。能量轉換是一切生產過程和科學實驗的基礎，因此流量和壓力、溫度儀表一樣得到最廣泛的應用。

在流量?jī)x表選型的時候，我們常常陷入這樣的誤區。

盲目迷信進口的

很大一部分人認為進口的肯定是最好的。筆者從事流量?jī)x表十多年來的經驗證實國產的才是性價比最高的（國內生產不了的流量計除外）；選用進口的儀表在購買他們的產品時除了要支付昂貴的款項外，以后的售后服務也很難能夠保證（一個小配件都得讓你等一個月，而且還得支付數十倍于國內價格的款）

迷信貴的就是好的

在流量?jī)x表中貴的原因不外乎有兩種：一種是廠家的定價方式；另一種是因?yàn)樯a(chǎn)總量實在太小，只能通過提高單臺利潤來增加收益。

盲目迷信一流量計廠家

有些人在采購過一個廠家的一種流量計后，認為雙方都建立了一定的信譽基礎，殊不知流量?jī)x表也是有近百種產品組成的一個大家庭，國內沒有任何一家流量計廠家敢對外說我們什么流量計都能夠生產。這一點可以在他們的售價中和將來的售后服務中都能體現出來。

盲目選用新型流量計

不要被廠家業務員忽悠，他們往往是在拿你做實驗。也許出廠前的校驗是合格的，但是長期運行是否可靠？能否真的滿足你的要求？流量計的升級換代畢竟不像手機、電視那樣快，老的才是經得起市場考驗的！

只根據管道選型

這是最容易出現的一種情況，造成的結果往往是不能達到理想的測量效果。并不是流量計本身的質量問題，流量計也是一種計量器具，它有自己的測量范圍。

不根據介質種類選型

雖然這種情況出現的并不是很多，但是筆者確實見過用漩渦流量計來測泥漿的。

一種流量計什么流量都能測

有些不負責任的廠家和業務員會對你說我們的流量計什么都能測，如果你聽到這句話可以將他“請"出你的辦公室，因?yàn)樗趯?duì)你胡說八道！

未按照安裝要求進行安裝

比如很多流量計都要求有足夠的前后直管段。在安裝流量計前請仔細閱讀使用說明書，避免造成不必要的麻煩。

安裝后不對參數進行設定

大多會出現在電池供電的流量計，設定參數都是由廠家設定好了的，裝上就能用了，這樣可能會造成很大的計量誤差及不必要的損失。

不按時進行維護

這樣會造成流量計準確度的下降，可以讓廠家告訴你應該怎么樣維護，就像汽車開一段時間后得送到售后服務中心保養一樣。

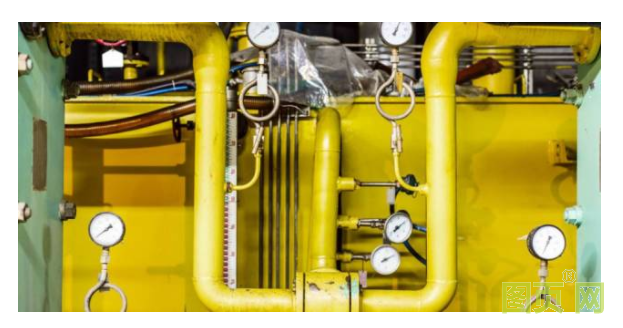

壓力表廣泛應用于化工、石油、冶金、礦山、電力等生產中，是最常用的用于顯示和控制壓力的計量器具，它猶如人的眼睛，在企業生產工藝過程中發揮著巨大的作用。

在壓力儀表選型的時候，我們常常陷入這樣的誤區。

壓力表的選用：不考慮介質而選用普通壓力表

普通壓力表的彈簧管是銅質的，如使用在腐蝕性的介質上會使壓力表使用壽命大打折扣。某化工企業一次送來15只壓力表，經過檢查、修理和檢定，只有3只是合格的，其余的壓力表都因彈簧管被腐蝕或損壞而報廢。后選用不銹鋼壓力表，再?zèng)]有出現壓力表因腐蝕而報廢的現象。

壓力變化頻繁處選用大量程的壓力表

在一些壓縮機或泵的出口壓力變化頻繁，選用大量程的壓力表防止壓力表的損壞，其實這種方法于事無補。壓力表的傳動原理是彈簧管的形變通過扇形齒輪與柱形齒輪的嚙合并通過油絲使指針轉動，如果壓力表的指針在一定角度頻繁轉動會使這個角度的齒輪磨損而引起機芯損壞。某液化石油氣公司壓力表?yè)p壞的位置總是齒輪磨損，后更換為耐震壓力表后，效果明顯。

另外，壓力表量程的選擇為了保證彈性元件能在彈性形變的安全范圍內可靠地工作，壓力表量程的選擇不僅要根據被測壓力的大小而且還要考慮被測壓力變化的速度,其量程需留有足夠的余地。測量穩定壓力時,最高工作壓力不能超過量程的2/3；測量脈動壓力時,最高工作壓力不能超過量程的1/2；測量高壓時,最高工作壓力不能超過量程的3/5。為了保證測量準確度，被測的最低工作壓力不能低于量程的1/3。

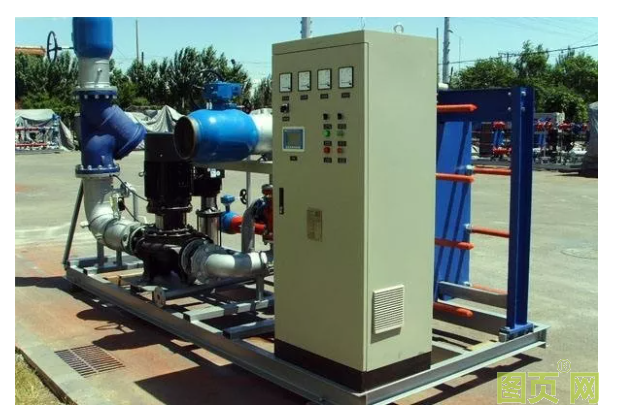

變頻器是將工頻電變換為其他頻率電能的控制裝置。隨著變頻技術的不斷發展與完善，變頻器的功能和優點不斷提升，它的節能效果、軟啟動功能、較強的調速功能、良好的保護功能等先進的控制技術，在企業的發展中得到廣泛的應用。

為了省電而選用變頻器

很多廠家和業務員吹噓變頻器節電率有多高，用戶也信以為真，單純?yōu)榱耸‰娋突ǜ叱杀具x用變頻器，結果卻大失所望。使用變頻器后能否省電，是由其驅動的負載類型決定的。對于風機、泵類負載，選用變頻器后節能效果顯著，而對于恒功率負載和恒轉矩負載，節能效果就差很多，甚至不能省電。

通過電機銘牌額定功率來決定變頻器選型

以額定功率來選擇變頻器是有一定的理論依據的，但很多現場實際情況下，電機運行富裕量太大，或者電機超負荷運行，這樣變頻器選型要么太大，造成經濟浪費，要么變頻器選型過小，造成電機損壞或變頻器炸機。最簡便的預估方法是，變頻器選型以電機穩定運行時最大的工作電流的1.1倍為依據，如果機械設備是重載類型，變頻器還需要放大一檔使用。

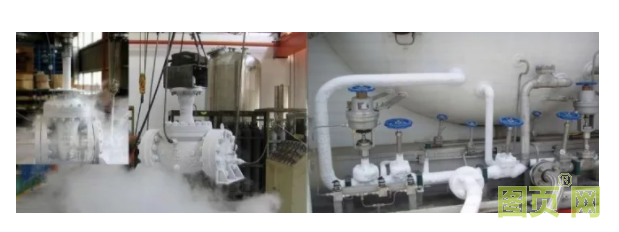

低溫閥門是指能夠在低溫工況下使用的閥門，通常把工作溫度低于-40℃的閥門稱為低溫閥門。低溫閥門是石油化工、空氣分離、天然氣等行業不可缺少的重要設備之一，其質量的優劣決定著能否安全、經濟、持續地生產。隨著現代科技的發展，低溫閥門的用途越來越廣，需求量也越來越大。

把閥門材質是低溫鋼就直接認為是低溫閥門

其實那只是個低溫閥門的半成品，因?yàn)樗鼪]經過低溫深冷處理，也可以說低溫深冷處理是低溫閥門的重中之重，低溫閥門的關鍵就是在深冷處理，這樣才能保證低溫閥門的各個參數達到要求，尤其是膨脹系數，才不會導致在使用中出現各種閥門卡死狀況。有時候在考慮下價格的問題，也要考慮下閥門的質量。畢竟低溫閥門屬于特殊閥門。

未根據被測介質選型

低溫閥門主要用于輸出液態低溫介質如液氧、液氮、液化天然氣等。材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂，因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。

除了以上選型誤區，我們?cè)诂F(xiàn)場儀表安裝方面，也存在很多誤區。

比如在閥門安裝過程中，我們就容易陷入這九個誤區。

螺栓太長

閥門上的螺栓，只有一個或兩個螺紋超過過螺母就可以了。可以減少損壞或腐蝕的風險。為什么要買一個螺栓比你需要的更長？通常，螺栓太長，因?yàn)橛腥藳]有時間計算正確的長度，或者個人根本不在乎最終結果是什么樣子。這是懶惰的工程。

控制閥沒用單獨隔離

雖然隔離閥門占用了寶貴的空間，但是當需要維護時，可以允許人員在閥上進行工作是很重要的。如果空間限制，如果閘閥被認為太長，至少安裝蝶閥，它幾乎不占用任何空間。始終記住，對于必須站在上面進行維護和操作，使用他們更容易工作，更有效地進行維護任務。

沒有安裝壓力表或裝置

一些實用程序喜歡校準測試儀，這些設施通常很好地為他們的現場人員提供連接檢測設備，但是有些設備甚至安裝配件的接口。雖然沒有規定，但是這樣設計以便能夠看到閥門的實際壓力。即使有監督控制和數據采集（SCADA）和遙測能力，有人在某一點將站在閥旁邊，需要看看壓力是什么，那是那么方便。

安裝空間太小

如果很麻煩安裝一個閥站，可能涉及挖掘混凝土等工作，不要試圖通過使它盡可能減少安裝空間，節約那點成本。在后期進行基本的維護將是非常困難的。還要記住一點：工具可能會很長，因此必須設置空間預留空間，以便可以松開螺栓。還需要一些空間，它允許您以后添加設備。

不考慮后期拆卸

大多數時候，安裝人員明白，你不能在一個混凝土室中將所有東西連接在一起，而不需要某種類型的連接，以便在將來的某個時間去除部件。如果所有的部件都緊緊地?cái)Q緊，沒有間隙，將它們分開幾乎是不可能的。無論是槽型聯軸器，法蘭接頭還是管接頭，都是必要的。在將來，有時可能需要移除部件，并且雖然這通常不是安裝承包商的擔心，但是它應該是所有者和工程師的關注。

同心異徑管水平安裝

這可能是吹毛求疵，但是也值得關注。偏心異徑管可以水平安裝。同心異徑管是安裝在垂直線。在一些應用中需要安裝在水平線，要使用偏心減速器，但這個問題通常涉及到成本：同心異徑管便宜。

不允許排水的閥門井

所有房間都濕了。即使在閥啟動期間，當空氣從閥蓋中排出時，水也會在某一點上落在地板上。任何一個在工業中任何時間已經看到一個水淹的閥門，但真的沒有借口（除非，當然，整個地區被淹沒，在這種情況下，你有更大的問題）。如果無法安裝排水管，則使用簡單的排水泵，假設有電源。在沒有動力的情況下，具有噴射器的浮閥將有效地保持腔室干燥。

不排除空氣

當壓力下降時，空氣從懸浮液中排出并且被轉移到管道中，這將導致閥下游出現問題。一個簡單的放氣閥將擺脫可能存在的任何空氣，并將防止下游的問題。控制閥上游的放氣閥也是有效的，因?yàn)橐龑?dǎo)管線中的空氣可能導致不穩定性。為什么在它到達閥門之前不去除空氣？

備用分接頭

這可能是一個小問題，但是在控制閥的上游和下游的室中備用分接頭總是有幫助的。此設置為未來維護提供了方便，無論是連接軟管，為控制閥添加遙感還是為SCADA添加壓力變送器。對于在設計階段添加配件的小成本，它顯著地增加了在將來的可用性。使得維護任務更加困難，因?yàn)橐磺卸急挥推岣采w，因此無法讀取銘牌或進行調整。

總體來說，隨著自控技術的快速發展，更智能、更精準、更可靠、更穩定的自動化產品被開發和應用，做好儀表選型，避免陷入儀表選型誤區，是我們儀表工作的重要內容之一。
