孔板、楔形流量計一樣的原理
孔板流量計、楔形流量計，屬于恒截面，變壓差型流量計。也就是說它們的概念相同

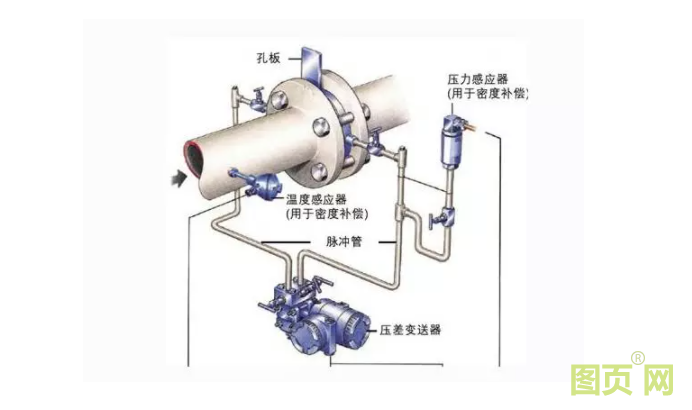

孔板流量計，就是在管道內部加裝一個中間開孔的圓板，然后測量蒸汽在孔板前后的壓力差，經過計算換算出蒸汽的流量。
因?yàn)檎羝牧魉僭诠?jié)流件處（孔板）形成局部收縮，靜壓力降低，流速增加，于是在節流件前后便產生了壓差。根據流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律），流量的大小與差壓的大小存在一定的比例關系：M2∝ΔP。式中，M 為流量；ΔP 為差壓。

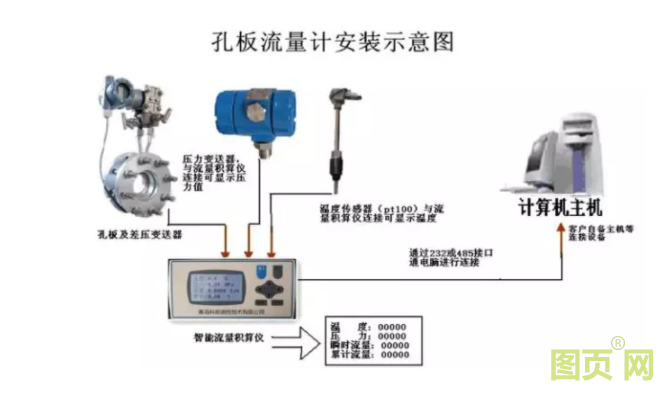

通過引壓管將差壓信號引入差壓變送器，差壓變送器將差壓信號送入流量積算儀，積算儀將差壓信號換算成流量信號。同時通過溫度和壓力傳感器測出蒸汽的溫度和壓力，積算儀根據當時的溫度和壓力計算出補償后的流量。
楔形流量計是流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘?hào)輸出，再經經專用智能流量積算儀運算后，即可獲知流量值。
孔板、楔形流量計不一樣的特點
為什么選擇孔板流量計
孔板流量計的優點:
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，
▲適用于較大口徑管道的計量（目前口徑大于DN 600 mm 的流量計一般只能選用孔板）；
▲經久耐用；
▲標定全面；
▲價格便宜。
孔板流量計的缺點：
▲對節流裝置、引壓管、冷凝罐安裝要求很高，安裝較為復雜。
▲孔板流量計整體校驗比較困難，目前只能對差壓傳感器、壓力傳感器、溫度傳感器單獨進行校驗，整體的精度難于確保。
▲孔板的結構決定了流體流經孔板時流體的靜壓明顯減小，流速顯著加大，造成流體沖刷孔板嚴重，侵蝕孔板中心的銳口金屬邊緣，致使孔板精度不斷下降。液化氣、丙烯等易氣化的液體流量測量中，流體物理形態的改變?cè)斐煽装迩治g更加嚴重。
▲孔板的結構形式造成了流體流過孔板后有較大的靜壓損失，從整體上看孔板流量計是一個耗能較大的儀表，使機泵機械功率的損失加大，不利于裝置的能效提高，對于越來越嚴格的節能要求是一個不利因素。
為什么選擇楔形流量計
楔形流量計的優點
▲特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量;
▲測量精度不受流體介質介電常數等特性的影響和限制;
▲楔形件結構設計特殊，有導流作用，防堵塞;
▲具有流體粘度變化、溫度變化、密度變化等補償功能;
▲抗振動、抗沖擊、抗臟污、抗腐蝕;
▲具有雙向流量測量功能;
▲節能減排：楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;
▲無運動部件、無磨損，長期使用時不需要重新標定。
楔形流量計的缺點
但相對于孔板流量計來說，楔形流量計還具有價格高、必須每臺標定等不足，無論是在設計、制造、計算，還是安裝使用等方面，楔形流量計尚缺乏相應的數據和規范。
總結：就目前而言，楔形流量計與孔板流量計共存，發揮各自的優勢，但從長遠來看，楔形流量計是新一代差壓式流量計的發展趨勢。
安裝注意事項
孔板流量計安裝前的十條注意事項
1.儀表安裝前，工藝管道應進行吹掃，防止管道中滯留的鐵磁性物質附著在儀表里，影響儀表的性能，甚至?xí)p壞儀表。如果不可避免，應在儀表的入口安裝磁過濾器。儀表本身不參加投產前的氣掃，以免損壞儀表。
2.儀表在安裝到工藝管道之前，應檢查其有無損壞。
3.儀表的安裝形式分為垂直安裝和水平安裝，如果是垂直安裝形式，應保證儀表的中心垂線與鉛垂線夾角小于2°；如果是水平安裝，應保證儀表的水平中心線與水平線夾角小于2°。
4.儀表的上下游管道應與儀表的口徑相同，連接法蘭或螺紋應與儀表的法蘭和螺紋匹配，儀表上游直管段長度應保證至少是儀表公稱口徑的5倍，下游直管段長度大于等于250mm。
5.由于儀表是通過磁耦合傳遞信號的，所以為了保證儀表的性能，安裝周?chē)辽?50px處，不允許有鐵磁性物質存在。
6.測量氣體的儀表，是在特定壓力下校準的，如果氣體在儀表的出口直接排放到大氣，將會在 ?浮子處產生氣壓降，并引起數據失真。如果是這樣的工況條件，應在儀表的出口安裝一個閥門。
7.安裝在管道中的儀表不應受到應力的作用，儀表的出入口應有合適的管道支撐，可以使儀表處于最小應力狀態。
8.安裝PTFE（聚四氟乙烯）襯里的儀表時，要特別小心。由于在壓力的作用下，PTFE會變形，所以法蘭螺母不要隨意擰得過緊。
9.帶有液晶顯示的儀表，安裝時要盡量避免陽光直射顯示器，降低液晶使用壽命。
10.低溫介質測量時，需選夾套型。
孔板流量計安裝過程中的二十八條注意事項
1.儀表開孔應避免在成型管道上開孔。
2.注意流量計前后直管段長度。
3.如有接地要求的電磁、質量等流量計，應按說明進行接地。
4.工藝管道焊接時，接地線應避開儀表本體，防止接地電流流經儀表本體入地，損壞儀表。
5.工藝焊接時，避免接地電流流經單、雙法蘭儀表的毛細導壓管。
6.中、高壓引壓管能采用氬弧焊或承插焊的，應采用氬弧焊或承插焊。風速>2m/s，應有防風措施，否則應采用藥皮焊絲，風速>8m/s，必須有防風措施，否則應停止施焊。
7.注意流量計節流裝置取壓口的安裝方向。
8.不銹鋼引壓管?chē)?yán)禁熱煨；嚴禁將引壓管煨扁。
9.儀表引壓管、風管、穿線管的安裝位置，應避免將來妨礙工藝生產操作，應避開高溫腐蝕場所，應固定牢固；從上引下的穿線管，其最低引線端應低于所接儀表的接線進口端；穿線管最低端應增加滴水三通；靠近儀表側宜增加Y型或錐形防爆密封接頭；儀表主風線最低處應加排凝（污）閥。
10.儀表使用的銅墊片，如無退火處理，使用前應退火，并注意各種材質墊片的使用溫度、介質和壓力等條件。
11.現場儀表接線箱內，不同接地系統的接地不能混接，所有儀表的屏蔽線應單獨連接上下屏蔽層，嚴禁擰在一起連接上下屏蔽。
12.儀表處于不易觀察、檢修位置時，改變位置或加裝平臺。
13.儀表線中間嚴禁接頭，并做好隱蔽記錄，補償導線接頭應采用焊接或壓接。
14.不銹鋼焊口應進行酸洗、鈍化、中和處理。
15.需要進行脫脂的儀表、管件，應嚴格按照規范進行脫脂處理，并做好儀表、管件脫脂后的密封、保管工作，嚴防保管和安裝過程中被二次污染。
16.不銹鋼管線嚴禁與碳鋼直接接觸。
17.鍍鋅、鋁合金電纜橋架?chē)?yán)禁用電、氣焊切割和開孔，應采用無齒鋸及專用開孔器等類似機械切割和開孔。
18.不銹鋼管?chē)?yán)禁用電、氣焊切割和開孔，應采用等離子或機械切割、開孔。
19.大于36V的儀表穿線管、柜、盤等應接地，接地儀表穿線管絲扣用導電膏處理；小于等于36V的儀表穿線管絲扣至少應有防銹處理；外露絲扣不宜大于一個絲扣。
20.爆炸危險區域的儀表穿線管，應保持電氣的連續性。
21.100伏以下絕緣儀表線路應用250V搖表測量線路絕緣電阻，且≥5兆歐。
22.鋁合金橋架應跨接短接線，鍍鋅橋架應不少于兩個防松螺絲擰緊，長度30米以?xún)?nèi)應兩端可靠接地，超過30米的應每隔30米增加一個接地點。
23.不同接地系統的儀表線或儀表線與電源線共用一個槽架時，應用金屬隔板隔開。
24.儀表盤、柜、箱、臺的安裝及加工中嚴禁使用氣焊方法，安裝固定不應采用焊接方式，開孔宜采用機械開孔方法。
25.儀表伴熱、回水的盲端不應大于100mm。
26.變送器排污閥下口宜增加防閥泄漏的管帽（特別在防爆區）。
27.儀表及其穿線管、引壓管一端固定于熱膨脹區（如塔、隨塔熱膨脹移動的附件），一端固定于非熱膨脹區（如勞動保護間），連接儀表時應根據現場實際情況，其柔性管、穿線管、引壓管必須留出一定熱膨脹裕度。
28.附塔橋架、穿線管應根據現場實際情況留有熱膨脹伸縮節或柔性連接。
楔形流量計安裝使用中四條注意事項
1.要按照楔形流量計標注的方向進行安裝
雖然有的文章及資料上說，楔形流量計安裝沒有方向要求，可用于反向流的測量，從楔形流量計的測量原理看如果是標準的V形楔塊，其對于流體的節流正反都一樣。但在楔形流量計的表體上，生產廠家都標注了楔形流量計流體的流向箭頭，從楔形流量計的兩端法蘭看進去，其楔塊的安裝位置也不在楔形流量計的正中，因此我們要按照楔形流量計的標注方向進行安裝，防止安裝方向不對加大測量誤差。
楔形流量計表體上標注了流體的流動方向
2.關于取壓接口的方向問題
按照測量?jī)x表取壓引壓規范，測量氣體流量時，取壓口在節流元件的中上部，測量液體流量時取壓口在節流元件的中下側，測量臟污介質時取壓口在節流元件的中部位置。但楔形流量計與孔板流量計的不同之處在于節流楔塊在表體內腔不是均勻分布的，取壓口的位置生產廠家已給固定預制好，其在楔塊焊接處的前后上方。
若嚴格按照取壓規范，當測量液體時，如果取壓口安裝在管線的中下部，那么其楔形流量計內部的楔塊也在管線的中下部，而造成流體要從楔形流量計的上方流過，這種方式會造成流體內介質雜質顆粒的沉淀在楔形流量計的下部表體內腔，有堵塞楔塊前方取壓口的隱患，易造成流量計失靈，因此在現場安裝過程中要根據實際情況區別對待。
3.垂直管道安裝
楔形流量計建議水平安裝，盡可能地減少垂直安裝方式，是因?yàn)樵诖怪卑惭b過程中，楔形流量計零點的校準無法進行。
楔形流量計零點校準的要求時，工況介質充滿楔形流量計，后關閉管線前后閥門，在確保楔形流量計內部流體靜止?fàn)顟B(tài)下，進行流量計的校準。由于節流元件的流量表普遍不設計副線切除設施，因此節流元件前后普遍無工藝切斷閥門，這種狀況下校準楔形流量計就比較困難。如果楔形流量計水平安裝，我們可以認為靜止的流體對于楔形流量計檢測的差壓沒有附加影響，因此我們只需把楔形流量計的前后取壓閥門關閉同時泄壓通大氣即可實現流量計的零點校準。
若楔形流量計垂直安裝，此時靜止的介質在楔形流量計內腔會產生一個靜止的靜壓力，這個靜壓作用于變送器的正壓室會增大差壓變送器的壓差值，使楔形流量計的零點差壓值不在是零，且負壓測引壓管內也會產生靜壓附件誤差。所以此時對于零點的校準變得困難。即使使用雙法蘭變送器，負壓測的靜壓附加我們可以算出，但被測介質的密度我們只能通過設計時的理想值進行計算，而粗略的算出楔形流量計測量管內的靜壓，在進行校準修訂，這種方法其零點的可信度就會降低。
下圖垂直安的楔形流量計給流量計零點校準帶來困難
因此實際安裝中最好不要垂直安裝楔形流量計，若工藝無法滿足水平安裝，垂直安裝過程中除保證楔形流量計滿管的情況下，我們還要對楔形流量計零點的修正壓差進行準確的換算，而不能只單單的關閉正負取壓閥門后就進行零點校準。
4.安裝排污減壓閥
楔形流量計+雙法蘭變送器的流量檢測模式，在取壓閥門與雙法蘭連接部件之間要設置排污泄壓閥門。這個閥門非常重要，在流量計校準過程中既可以保證正負雙法蘭之間的受壓一致都為大氣壓確保校準可靠，更能保證維修人員的安全。
若雙法蘭變送器損壞需要更換，通過排污泄壓閥門能夠判斷取壓一次閥門是否滲漏，只有在確保安全的情況下，才能拆卸雙法蘭變送器。很多工程安裝過程中，省略了排污泄壓閥門的安裝，這是不正確的，一定要進行整改。
安裝排污閥的楔形流量計維護維修工作更加方便
總結：無論哪一種流量計的安裝使用都需要按照說明書所寫以及結合它自身的特性來操作。
技術參數:
應用范圍
孔板流量計可廣泛應用于石油、化工、天然氣、冶金、電力、制藥、食品、農藥、環境保護等行業中，各種液體、氣體、天燃?xì)庖约罢羝捏w積流量或質量流量的連續測量。
楔形流量計是一種新型節流差壓式流量測量?jī)x表，它可以在高粘度、低雷諾數、雷諾數、500即可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。
如在石化/煤化工行業的應用：
煉油裝置、乙烯裝置
高粘度和很臟的介質
高溫和高壓，高磨損的介質
水煤漿（黑水，灰水）、油煤漿等
