管道尺寸對照表

??2021-10-19 閱讀:1005


塑料管用公稱外徑dn表示,為管材外徑;

鍍鋅鋼管用公稱直徑DN表示,為管道內徑;

鋼塑復合壓力管用公稱外徑Dn表示,為管材外徑。



一、De、DN、d、φ的含義

一般來說,管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。

1、DN是指管道的公稱直徑,是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。

注意:這既不是外徑也不是內徑。水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材,應標注公稱直徑“DN”(如DN15、DN50);

2、De主要是指管道外徑,PPR、PE管、聚丙烯管外徑,一般采用De標注的,均需要標注成外徑 x 壁厚的形式,例De25 x 3;

3、D一般指管道內徑;

4、d混凝土管內直徑。鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑宜以內徑d表示(如d230、d380等);

5、φ表示普通圓的直徑;也可表示管材的外徑,但此時應在其后乘以壁厚。如φ25 x 3,表示外徑25mm,壁厚為3mm的管材。對無縫鋼管或有色金屬管道,應標注“外徑 x 壁厚”。例如φ108 x 4,φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑 x 壁厚。例如φ60.5 x 3.8;

6、DNNominal diameter意思是公稱直徑;

7、Deexternal diameter意思是外徑;

8、Dgdiametergong(漢語拼音“公”的聲母)這下你就明白了,Dg是國產貨,有中國特色的國產貨,現在都不用了。



二、管徑的表示方式

1、水、煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管和塑料管等管材,應標注公稱直徑“DN”(如DN15、DN50);在涉及壁厚的情況下也可以使用De來標注;拿鍍鋅焊接鋼管為例,用DN、De兩種標注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;

2、無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不銹鋼管等管材,管徑宜以外徑 x 壁厚 表示(如De108 x 4、De159 x 4.5等);對無縫鋼管或有色金屬管道,應標注“外徑 x 壁厚”。例如φ108 x 4,φ可省略;

3、鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑宜以內徑d表示(如d230、d380等);

4、塑料管材,管徑宜按產品標準的方法表示;通常塑料管是按照外徑表示,實際施工過程中我們簡略稱呼的20、25、32等管道均是指De,而不是DN,這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失;

5、當設計均用公稱直徑DN表示管徑時,應有公稱直徑DN與相應產品規格對照表。



三、De、DN、d、φ的各自表示范圍

1、De--PPR、PE管、聚丙烯管外徑;

2、DN--聚氯乙烯(PVC)管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑;

3、φ--無縫鋼管或有色金屬管道應標注“外徑 x 壁厚”,如:φ108X4。



四、工程管徑對照表

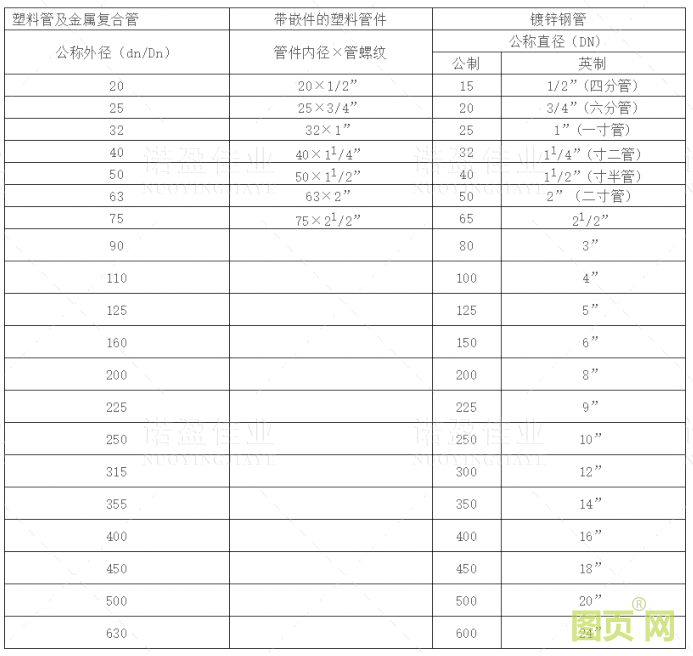

【收藏】管道尺寸對照表(圖1)



五、英制與公制對照

英寸是長度單位。1 英寸=2.539999918 厘米(公分)。英寸或[吋]是使用于聯合王國(UK,即英國(英聯邦)、其前殖民地的長度單位。美國等國家也使用它。在臺灣與香港,“英寸”通常寫作“吋”。英寸的常用簡寫為[in]或["]“吋”是近代新造的字,念作“英寸”,屬漢字中一字念兩音的字,其他如“浬”念作“海里”等,借用中國傳統的長度單位“寸”,并加口旁以示區別。

1、尺寸:

DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。

2、把1英寸分成8等分:

1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

1)相當于通常說的1分管到7分管,更小的尺寸用1/16、1/32、1/64來表示,單位還是英寸。如果分母和分子能夠約分(如分子是2、4、8、16、32)就應該約分。

2)英寸的表示是在右上角打上兩撇,如1/2"

3)如DN25(25mm,下同)的水管就是英制1"的水管,也是以前的8分水管。

4)如DN15的水管就是英制1/2"的水管,也是以前的4分水管。

5)如DN20的水管就是英制3/4"的水管,也是以前的6分水管

6)外徑與DN,NB的關系如下:

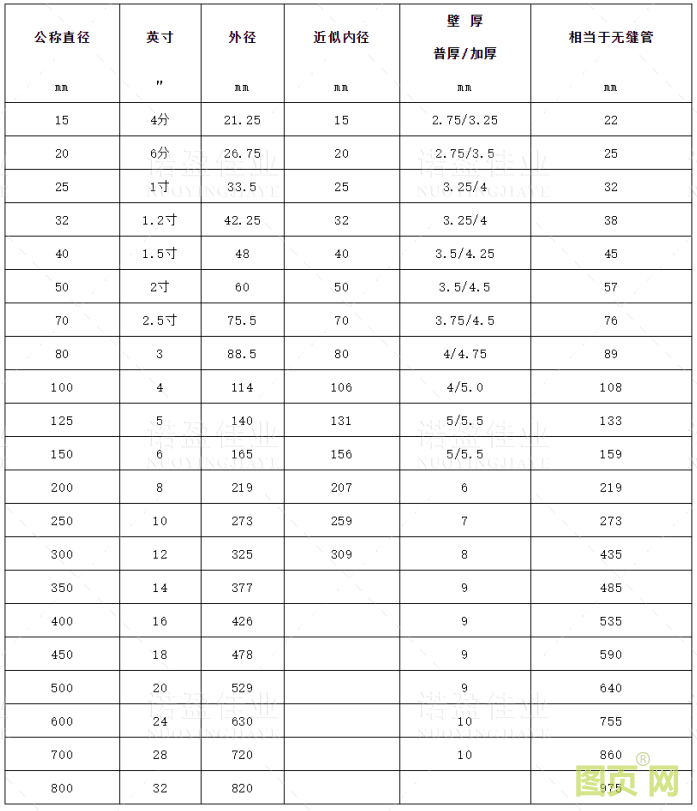

【收藏】管道尺寸對照表(圖2)

六、管子規格及有關數據

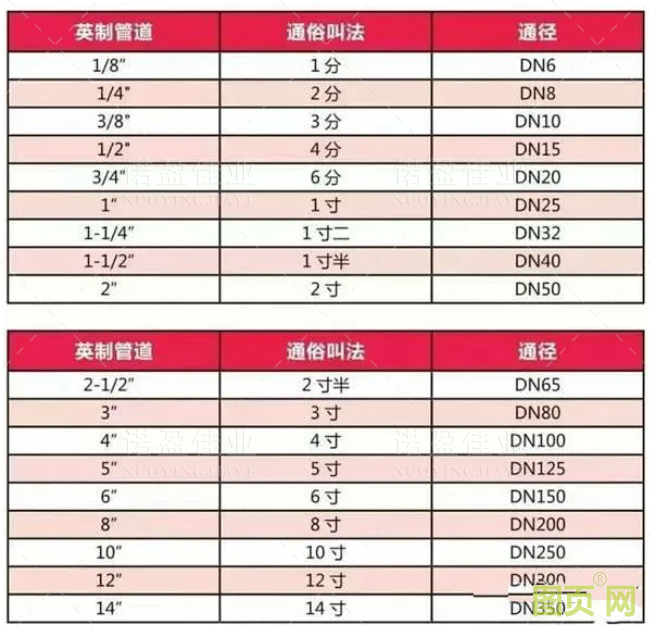

【收藏】管道尺寸對照表(圖3)

七、國際管道尺寸對照表

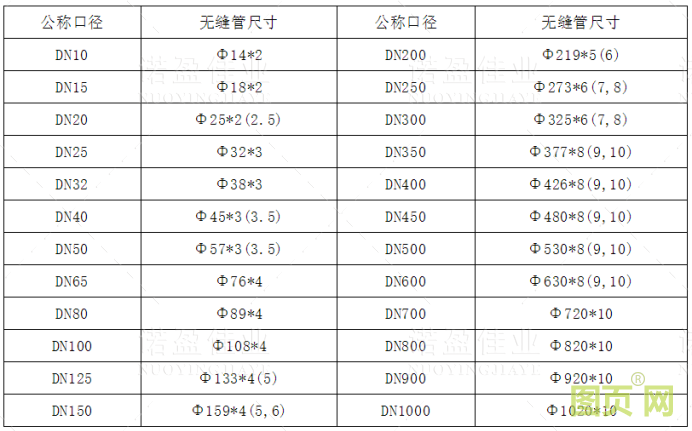

【收藏】管道尺寸對照表(圖4)

DN公稱直徑不銹鋼無縫管尺寸對照表

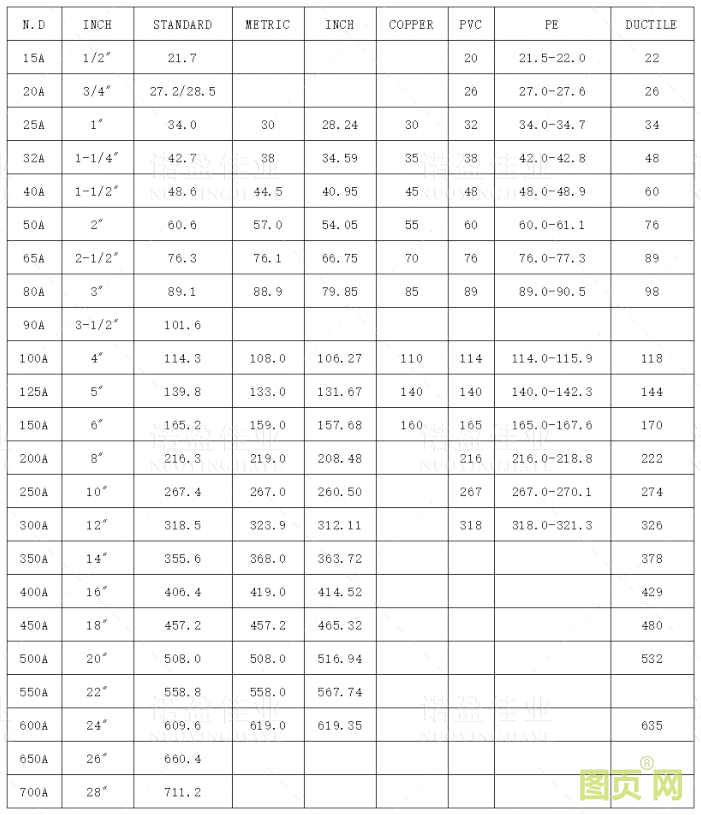

【收藏】管道尺寸對照表(圖5)

一般來說,管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示,其后附加外直徑的尺寸和壁厚,例如外徑為108的無縫鋼管,壁厚為5MM,用D108*5表示。

塑料管也用外徑表示,如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示,公稱直徑是為了設計制造和維修的方便人為地規定的一種標準,也較公稱通徑,是管子(或者管件)的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等,例如:公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種,108為管子的外徑,5表示管子的壁厚,因此,該鋼管的內徑為(108-5-5)=98MM,但是它不完全等于鋼管外徑減兩倍壁厚之差,也可以說,公稱直徑是接近于內徑,但是又不等于內徑的一種管子直徑的規格名稱,在設計圖紙中所以要用公稱直徑,目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸,公稱直徑采用符號DN表示,如果在設計圖紙中采用外徑表示,也應該作出管道規格對照表,表明某種管道的公稱直徑,壁厚。



(其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照,外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑(外徑減兩個皮厚)

但也不完全相等,大致差不多,取整就行。比如φ108*7的外徑108,它的公稱直徑是100;再比如φ32*4.5,外徑32,公稱直徑應該是25。以此類推,就能得到外徑與公稱直徑的對應關系了。)



八、鋼管與塑料管實際選用對照

【收藏】管道尺寸對照表(圖6)

De一般是塑料管的外徑。DN一般是金屬管的公稱直徑。不管是冷凝水或冷媒管,一般都按管材的不同選用不同的標法,d為水泥管或鋼筋砼管。
