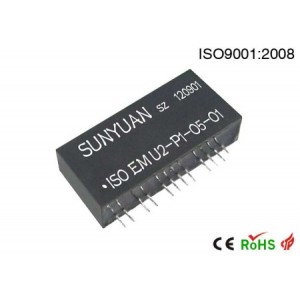

ISO EM系列4-20mA轉0-5V隔離放大器隔離變送器 IC，是一種將（傳感器輸出）模擬電壓或電流信號經隔離轉換成精度、線性度相匹配的混合集成電路。產品主要用于工業控制系統中模擬信號輸入輸出控制，傳感器與儀器儀表,PLC信號傳輸過程的隔離放大轉換。系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，現場工作電壓、電流和各種運行參數的監測及系統外部增加4-20mA（0-20mA）/0-5V標準信號接口等。該IC為標準Sip12 Pin符合UL-94的阻燃封裝，占用PCB板面積少。裝入儀器內部可以并聯安裝實現多路信號的監測、隔離和轉換。

　 IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組模擬信號隔離放大器，輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓。ISO EM系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。



     隔離放大器隔離變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置在產品中，用戶可以直接使用。而對于IC封裝的產品，由于受到尺寸空間的制約而無法安裝保護器件。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。

順源科技為您提供隔離放大器保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路 pdf資料下載



產品特點：













●  精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%）



典型應用：















二進二出隔離、放大、轉換功能實現



詳細技術資料（ISO EM U-P-O與ISO EM U-P-O系列）：模擬量隔離放大器變送器IC 資料下載



產品選型舉例

例1：  信號輸入：0-5V； 信號輸出：0-5V；         輔助電源：24VDC。

           產品型號： ISO EM  U1-P1-O4



例2：  信號輸入：0-10V； 信號輸出：0-20mA； 輔助電源：12VDC。

           產品型號： ISO EM  U2-P2-O2



例3：  信號輸入：4-20mA； 信號輸出：0-5V；    輔助電源：5VDC。

           產品型號： ISO EM  A4-P3-O4



常用隔離放大器隔離變送器相關產品現場匹配、應用選型技術資料參考（pdf 下載）：



1、 隔離放大器最新應用方案：現場模擬信號帶寬與隔離變送器頻響匹配技術



2、 IC封裝隔離放大器隔離變送器信號與電源部分外接保護電路圖



3、 ISO mV系列：毫伏級模擬微小信號專用隔離放大器IC



4、 ISO EM U(A)-P-O-T系列：零點、增益可調型模擬量隔離放大器隔離變送器



5、 ISO EM A(U)-P-O-S系列：輸入端配電型隔離變送器IC



6、 ISO EM U(A)-P-O-SD 系列：零點增益可調節的輸入配電型隔離變送器IC



7、 ISO EM-U(A)-P-O-O系列：1進2出低成本小體積IC封裝的模擬量隔離變送器隔離放大器



8、 ISO EM A-P-O系列：0-±10V雙向直流（電壓/電流）信號隔離放大器隔離變送器IC



9、 DIN3 ISOEM U-P-O(A-P-O)系列：單路DIN35導軌安裝低成本小體積隔離變送器



10、DIN 1X2 ISOEM U(A)-P-O系列：一進二出DIN35導軌安裝隔離變送器



11、DIN 2X1 C-P-O系列：2進1出模擬量平均值隔離變送器



12、DIN 2X2 ISOEM U(A)-P-O系列：二進二出DIN35導軌安裝隔離變送器



13、DIN 1X3 ISOEM U(A)-P-O系列：一進三出DIN35導軌安裝隔離變送器



14、DIN 1X4系列 ：一進四出模擬信號隔離變送器隔離放大器



15、DIN ISO AC系列：無源型兩線制交流轉直流(AC/DC)信號隔離變送器



16、ISO EMH 4-20mA系列：軌道電壓監測專用高隔離安全柵



17、ISO F-P-O系列：頻率信號(FV/ FI轉換)隔離變換器IC



18、ISO U(A)-P-F系列：模擬信號轉頻率脈沖信號（V/F）隔離變送器IC

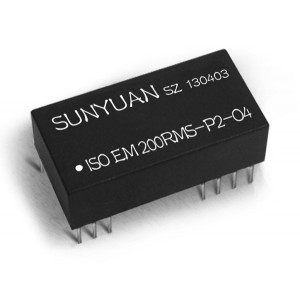

19、ISO EM RMS-P-O系列：模擬量真有效值（RMS）信號隔離變送器隔離放大器



無源型隔離放大器隔離變送器IC  詳細技術資料下載：

1、4-20mA（0-20mA)電流環路隔離器IC： ISO 4-20mA



2、4-20mA兩線無源 I/V 轉換隔離變送器IC:  ISO 4-20mA-O系列



3、4-20mA隔離控制器（有源信號調控PLC電流回路有源負載）IC：ISO 4-20mA-E



4、兩線制無源傳感器4-20mA回路隔離配電器IC：ISO 4-20mA-F



5、兩線制電壓信號配電隔離變送器IC：ISO V-4-20mA



隔離放大器隔離變送器IC，ISO EM 系列典型應用接線圖（ISO EM A-P-O / ISO EM U-P-O）：







零點、增益可調節型隔離放大器IC，ISO EM-T 系列典型應用接線圖（ISO EM A-P-O-T / ISO EM U-P-O-T）：





輸入端隔離配電型隔離變送器IC，ISO EM-S 系列典型應用接線圖（ISO EM A-P-O-S / ISO EM U-P-O-S）：



PIM LED7系列模擬量智能變送表新品簡介



產品功能選型定義 ：http://www.sun-yuan.com/download/html/DownDetail_161.html



一、    無源型智能變送表（無需外接輔助電源）典型應用接線圖：有6 種不同類型模擬量隔離轉換、配電控制方式。

             無源型智能變送表應用圖1~應用圖6 ， 參考資料：http://www.sun-yuan.com/products/html/PDetail_139.html



二、   有源型智能變送表（需外接電源）典型應用接線圖：有6 種不同類型的模擬信號隔離放大、轉換變送控制方式。

            有源型智能變送表應用圖7~應用圖12 ， 參考資料：http://www.sun-yuan.com/products/html/PDetail_140.html



三、   RS232/RS485總線、RJ45以太網模擬量與數字量（AD/DA）隔離轉換智能變送表典型應用圖：有4 種類型。

   模擬量與數字量智能表應用圖13~應用圖16 ， 參考資料：http://www.sun-yuan.com/products/html/PDetail_141.html
