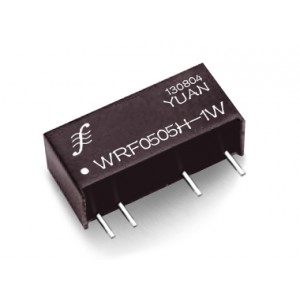

寬電壓輸入3KVDC隔離穩壓單輸出模塊電源WRF系列產品，輸出具有自恢復過載和短路保護功能，空載時電壓不會升高。順源科技研制生產的 VD / WRF / WRE 系列模塊電源，是一款具有高電氣隔離和抗浪涌、防靜電特性，且輸出具有自恢  復過載和短路保護的國家專利產品（國家專利號：ZL 200420042857.1）。近期該產品在電力負荷管理控制終端（用戶管理終端）儀表外接RS485/RS232接口安全高隔離（4500V）、抗靜電（外端子直接接觸：8000V）的相關技術送檢中，順利通過高隔離/抗浪涌/防靜電測試。目前已在電力儀器儀表制造行業廣泛使用。
VD / WRF 系列的DC-DC隔離模塊電源，采用陶瓷基板、印刷電阻的可靠性工藝制作，能滿足工業級振動、潮濕、靜電干擾、寬溫度（-45—+85 ℃）及其它惡劣環境下的工作。產品有SIP單列和DIP雙列封裝方式。主要應用領域：電氣設備地線干擾抑制，儀器儀表的外接（RS485/RS232 /RS422/USB/IEEE1394等通訊接口）端口電源隔離及變換，儀表殼體接口端子外露金屬部位的安全高隔離/抗浪涌/防靜電隔離（國家安規標準：8KV以上）。

    DC-DC電源模塊（模塊電源）典型應用、電壓極性變換、外接濾波電容的選擇、過載短路保護電路和串并聯使用詳細介紹。正確的使用方法可以延長產品的使用壽命，避免干擾、過熱、自激、啟動不良等現象的出現以及不可修復的損壞。

產品技術參數

輸入電壓
5V/9V/12V/15V/24VDC
輸出電壓
3.3V/5V/9V/12V/15V/24VDC
如需其它規格, 請咨詢順源科技公司

電氣特性
以下數據除特殊說明外,均是在 TA=25° C,  標稱輸入電壓,  額定輸出電流時測得

輸入特性
電壓范圍                                         +/- 10%*標稱值
濾波                                                陶瓷電容

隔離特性
額定電壓                                         3000 VAC
泄漏電流                                         1 mA
電阻                                                109Ohm
電容                                                60 pTYP

輸出特性
電壓精度                                         +/- 2%*標稱值 max.
( 20 MHz BW)  紋波及噪音              50mV p-p, max.
可持續短路時間                              長期
線性電壓校準                                  +/- 1.2% / 1.0% of Vin
負載電壓校準                                  +/- 8 %, load = 20 ~ 100
溫度系數                                         +/- 0.02%/°C

一般特性
效率                                                70% to 80%
開關頻率                                         80 - 125KHz

環境特性
工作溫度( 環境)                               - 40° C to + 85° C
存儲溫度                                          - 55 °C to + 125 °C
降低定額值                                      見溫度特性曲線圖
濕度                                                 ≤ 90%, 非壓縮
冷卻方式                                         自然空冷

體積特性

SIP 封裝尺寸　　　　　　　　　　1W：19.60 x 6,00 x 10,00 mm　
   0,77 x 0,23 x 0,39英寸
   2W：19.60 x 7,00 x 10,00 mm
   0,77 x 0,28 x 0,39英寸
DIP 封裝尺寸                                  1W/2W：20.4 x 10.00 x 8.2 mm
                                                       0.8 x 0.39 x 0.32 英寸

重量                                                2.5 - 3.5 g
外殼材料                                         非傳導阻燃黑塑料

產品型號舉例   　輸入電壓范圍  　輸出電壓　輸出電流　效率

WRF0505S/D-1W　 4.5-5.5VDC　　　5VDC　　 200mA　　68%

WRF0512S/D-1W　 4.5-5.5VDC　　　12VDC　　84mA　　 72%

WRF1205S/D-1W　 10.8-13.2VDC　　5VDC　　 200mA　　69%

WRF2415S/D-1W　 21.6-26.4VDC　　15VDC　　67mA　　 71%

WRF2405S/D-2W　 21.6-26.4VDC　　5VDC　　 400mA　　68%

WRF2412S/D-2W　 21.6-26.4VDC　　12VDC　　166mA　　77%

（3）DC-DC模塊電源高壓隔離檢測，電源模塊主要參數檢測.

（4）DC-DC模塊電源應用指南（外接濾波電容選擇）.

順源科技DC-DC模塊電源常用產品簡介

（1） 門禁刷卡機專用隔離模塊電源：IB0505S-1W;IB0512S-2W;IB0305S-W5　
IB/VB系列 VBXXXXS-1W/2W產品，輸入與輸出之間的隔離電壓1KVAC，抗干擾能力強。定電壓輸入穩壓輸出（標稱誤差< 2%），輸出具有自恢復過載短路保護功能。標準SIP 7 Pin/DIP 14 Pin阻燃封裝。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_63.html

（2） RS485/422/232/CAN總線接口隔離電源：B0505S-1W;B0509S-W1;B0305S-W5
B系列 BXXXXS-W5/1W產品，輸入與輸出之間的隔離電壓1KVAC。定電壓輸入非穩壓輸出（標稱誤差< 5%），標準SIP 4 Pin/DIP 8 Pin 低成本、小體積阻燃封裝。在計算機232/485遠程通訊及智能控制等行業廣泛應用。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_40.html

（8） 隔離變送器兩線制回路取樣配電專用電源：BHK系列
專為壓力、位移、溫濕度等兩線制傳感器與變送器之間的隔離供電與配電而設計，產品具有高隔離、小體積、超低功耗等特點，廣泛用于數控機床，儀器儀表，工控智能化等領域。

產品內部采用DC-DC混合集成模塊組合構成，通過將單路輸入直流電壓隔離轉換，可獲得四路輸出為一致或分別不同的直流電源電壓，并且各回路都增加了浪涌抑制保護電路。產品在滿足輸入輸出之間4KVAC脈沖群隔離，輸出1/輸出2/輸出3/輸出4之間2KVAC隔離的基礎上，每路輸出都具有8KV防靜電和自恢復過載短路保護功能，保護現場儀器設備免受浪涌沖擊損壞，以保證工業現場用電安全可靠。
