順源科技模擬信號兩隔離變送器 SY F
- 輸 入：
- 模擬信號
- 輸 出：
- 模擬信號,開關量
- 隔離電壓：
- 3000VDC

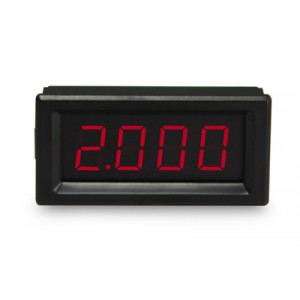

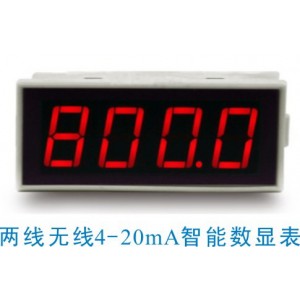

面板嵌入式模擬量隔離放大、轉換變送多功能智能變送表（無源型）. PIM LED7系列模擬量多功能智能變送表（無源型）.
| 產品類別： | 二線制變送表/固態繼電器/SSR模塊 >> 無源型智能隔離變送器 | ||
| 輸 入： | 模擬信號 | 輸 出： | 模擬信號,開關量 |
| 功 率： | -- | 隔離電壓： | 3000VDC |
| 封裝方式： | 面板嵌入式 | 關 注 度： | 該產品已被關注 791 次 |
| 說 明： | 面板嵌入式模擬量隔離放大、轉換變送多功能智能變送表（無源型）. | ||
產品特點
● 直觀顯示在線輸入或輸出信號值，方便現場點檢與操作
● 高精度四位LED數碼顯示，顯示分辨率末位±2字
● 可編程設定兩路上下限隔離式開關量報警信號輸出
● 精度等級：0.1級、0.2級、0.5級,全量程內非線性度<0.2%
● 內置多種保護電路，變送輸入輸出信號可自由選擇
● 輔助電源、模擬量輸入與輸出之間隔離
● 輔助電源：5V，12V，15V，24VDC等單電源供電方式
● 模擬電壓電流信號，電子尺/角位移電阻信號，PT100熱電阻溫度信號，頻率脈沖信號，
交流真有效值等信號之間的隔離、放大相互轉換及顯示與控制
● 工業級溫度范圍: -40 ~ +85 ℃
典型應用
● 模擬信號隔離轉換、變送放大和監控
● 工業現場模擬信號檢測、隔離及長線傳輸
● 模擬信號地線干擾抑制及采集隔離
● 儀器儀表與傳感器信號收發及監控
● PLC、DCS現場模擬信號隔離檢測
● 變頻器信號遠程抗干擾無失真傳輸
● 電力監控、醫療設備隔離安全柵
● 工業設備運行測量、監視和遠程控制
● 石油、化工、環保、采礦系統控制點監測
● 溫度、壓力、流量、液位信號監測顯示
● 傳感器、變送器工作運行狀態顯示與控制
● 單片機控制信號隔離放大及顯示控制
● 低成本、小體積標準面板嵌入式安裝方式
SunYuan 面板嵌入式PIM LED7系列 模擬量多功能智能變送表，內部嵌入安裝了基本功能與擴展功能兩塊多功能板。可實現工業現場模擬信號隔離變送、轉換放大、顯示控制多項功能。
1. 模擬量多功能智能變送表可將工業現場傳感器、PLC、PC機、單片機、變送器的各種模擬信號進行隔離放大、轉換變送、顯示控制。這些信號包括模擬電壓電流信號，電子尺/角位移電阻信號，PWM脈沖調寬信號，頻率脈沖信號，PT100熱電阻溫度信號，交流真有效值信號等。
2. 可實現輸入信號、工作電源和輸出信號之間的三隔離或信號通道與工作電源之間的低成本兩隔離方案。
3. 通過AD/DA轉換的擴展功能，將工業現場（4-20mA/0-5V）模擬量隔離轉換成總線RS232/RS485或以太網物聯網的RJ45信號，也可將總線RS232/RS485信號轉成模擬信號，方便計算機進行組網智能監控。
4. 智能變送表內部可選擇集成多類型IC封裝的模擬量隔離放大器、隔離變送器模塊。這些模塊分為有源型（需外接工作電源）和兩線制無源型產品。有源型的可向儀表外部提供5v、12V、24V基準源輸出或者隔離配電輸出，方便現場兩線制、三線制無源型傳感器或稱重測量電橋擴展應用。無源型的可實現工業現場兩線制4-20mA電流環路信號遠程隔離饋電、調理控制以及VI、IV無源轉換功能。
5. 智能變送表中帶兩路光電隔離開關量輸出（OC門開路輸出），可作為外部設備的控制信號或者報警信號。
6. 顯示面板采用四位LED智能數顯表，將變送信號按設定范圍線性對應地以十進制數字量顯示出來，小數點可自由選擇，顯示數據可在輸入或輸出的模擬信號中任選一項。
PIM LED7系列 面板嵌入式模擬量智能變送表采用數碼管LED作為顯示面板，產品采用智能化設計，具備了傳統產品所不具備的多種功能。只需單電源供電，就可將模擬信號進行隔離變送，并按設定范圍線性對應地以十進制數字量顯示出來。傳統嵌入的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大。相比于傳統的模擬顯示表，這種儀器配置的智能數字顯示表采用兩個按鍵組合操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，并具有反向、過流保護功能。
PIM LED7系列產品廣泛適用于機器人、工制智能化、軌道交通、新能源設備、醫療儀器、電力儀表、石油化工、環境保護、智能家居、建筑智能化、采礦機械等行業對溫度、PWM、頻率、壓力、位移、流量、液位等物理量控制點的監測。
原理框圖
典型應用接線圖（常用產品典型應用舉例說明，其它產品技術應用請參考同類型產品接線方法）
一、 無源型智能變送表（無需外接輔助電源）典型應用接線圖：有6 種不同類型模擬量隔離轉換、配電控制方式。
無源型智能變送表應用圖1~應用圖6 ， 參考資料：http://www.sun-yuan.com/products/html/PDetail_139.html
二、 有源型智能變送表（需外接電源）典型應用接線圖：有6 種不同類型的模擬信號隔離放大、轉換變送控制方式。
有源型智能變送表應用圖7~應用圖12 ， 參考資料：http://www.sun-yuan.com/products/html/PDetail_140.html
三、 RS232/RS485總線、RJ45以太網模擬量與數字量（AD/DA）隔離轉換智能變送表典型應用圖：有4 種類型。
模擬量與數字量智能表應用圖13~應用圖16 ， 參考資料：http://www.sun-yuan.com/products/html/PDetail_141.html
型號及定義
PIM LED7系列模擬量智能變送表具備信號轉換，隔離，變送輸出的功能；可對輸入信號或者輸出信號采用四位LED高清顯示，顯示范圍-1999~2000，小數點可自由設定；帶兩路隔離開關量輸出，報警值可自由設定。
產品功能選型定義
選型表鏈接：http://www.sun-yuan.com/download/html/DownDetail_161.html
選型舉例：
例1，面板嵌入式安裝；輸入：0-5V；輔助電源：24VDC；輸出：0-10V；顯示及范圍：0.0~100.0/LED7。
產品型號：PIM- ISO U1-P1-O5 -LED7（顯示范圍備注：0.0~100.0）
例2， 面板嵌入式安裝；輸入：0-10mV；輔助電源：24VDC；輸出：4-20mA；配電5VDC；顯示范圍：40~500。
產品型號：PIM –ISO U10-P1-O1-S4-LED7 （顯示范圍備注：40~500）
例3，面板嵌入式安裝；輸入：4-20mA；輔助電源：無源；輸出：4-20mA；顯示及范圍：4.00-20.00/ LED7。
報警設定：第一路小于4.00報警，第二路大于20.00報警。產品型號：PIM-ISO 4-20mA-LED7
（顯示范圍備注：4.00-20.00；報警設定：第一路小于4.00報警，第二路大于20.00報警。）
外形尺寸
PIM LED7系列 面板嵌入式智能變送表采用阻燃塑料外殼，外形尺寸： 96×48×74 mm
面板安裝開孔尺寸： 91.0×44.0（+0.1）mm
接線端子功能描述
儀表內部嵌入上下兩層多功能板：基本功能與擴展功能板。（選型訂貨時未選項為空腳，請參考如下儀表后視圖。）
第一層板：基本功能板
|
端子序號 |
接線端子功能 |
端子序號 |
接線端子功能 |
||
|
1 |
Pw+ |
電源正端 |
6 |
Out+ |
輸出正端 |
|
2 |
Pw- |
電源負端 |
7 |
Out- |
輸出負端 |
|
3 |
S1+ |
配電1輸出 |
8 |
AL1 |
第一路報警輸出 |
|
4 |
Sin1 |
信號1端 |
9 |
AL2 |
第二路報警輸出 |
|
5 |
Sin2 |
信號2端 |
10 |
COM |
報警公共地 |
第二層板：擴展功能板（備注：儀表的擴展功能可按客戶要求定制）
|
端子序號 |
接線端子功能 |
端子序號 |
接線端子功能 |
||
|
11 |
CFG |
配置端口CONFIG |
16 |
Ax2- |
繼電器2常開公共端 |
|
12 |
GND |
數字地 |
17 |
Ax1+ |
繼電器1常開 |
|
13 |
485+ |
485信號DATA+ |
18 |
Ax1- |
繼電器1常開公共端 |
|
14 |
485- |
485信號DATA- |
19 |
S2+ |
配電2輸出正端 |
|
15 |
Ax2+ |
繼電器2常開 |
20 |
S2- |
配電2輸出負端 |
無源型智能變送表（無需外接輔助電源）典型應用接線圖：有6 種不同類型模擬量隔離轉換、配電控制方式。
無源型智能變送表有 6 種不同類型模擬量隔離轉換、配電控制方式，請參考應用圖1——應用圖6
應用圖1 參考資料：http://www.sun-yuan.com/download/html/DownDetail_159.html
應用圖2 參考資料：http://www.sun-yuan.com/download/html/DownDetail_157.html
應用圖3 參考資料：http://www.sun-yuan.com/download/html/DownDetail_158.html
應用圖4 參考資料：http://www.sun-yuan.com/download/html/DownDetail_156.html
應用圖5 參考資料：http://www.sun-yuan.com/download/html/DownDetail_114.html
應用圖6 參考資料：http://www.sun-yuan.com/download/html/DownDetail_153.html
