產品特點
●  電位器、電子尺、角位移傳感器信號直接采集輸入
●  精度誤差等級： 0.1級、0.2級
●  內置線性化處理和長線補償電路（非線性度<0.05%）
●  電位器信號輸入：0-50Ω/0-500Ω/0-2KΩ/0-10KΩ等
    標準電壓信號輸出：0-2.5V/0-5V/0-10V/1-5V/等
    輸出標準電流信號： 兩線制4-20mA 回路輸出方式
●  IC、電子尺內嵌、防水盒和DIN35導軌多種安裝方式
●  工業級溫度范圍：- 25 ~ + 70 ℃

典型應用
●  電子尺、角度傳感器信號隔離、采集及變換
●  位移、電位器信號采集隔離與控制
●  工業現場地線干擾抑制
●  電阻信號轉換成標準模擬信號
●  距離測量與采集、變送
●  模擬信號遠程無失真?zhèn)鬏?nbsp;
●  數控機床、機器人設備位移控制及采集轉換
●  道橋、建筑行業精密測量設備位移信號采集

        SunYuan  SY R-P-O系列位移變送器是一種將位移電阻信號按變化大小轉換成與阻值成線性標準信號的低成本、小體積混合集成電路。該變送器采用輸入濾波、輸入保護電路，高精度穩壓基準IC電源電路，放大轉換電路，零位滿度調節電路等變換電路，外接電源可選用開關電源或線性穩壓電源供電。產品具有很高的精度和線性度（優于0.05F.S），常用在內置式電子尺、角位移信號變送器等精密測量?jī)x器儀表中。產品體積小、成本低、安裝方便，可嵌入在傳感器內部，直接將位移、角度信號轉換成標準的4-20mA信號輸出，滿度和零點都可由用戶引出的外接電位器調節、校準。適用于將電阻、電橋電位器信號轉換成標準信號，位移傳感器信號的變送與無失真遠傳，工業現場電子尺、角度傳感器信號隔離、采集及變換。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

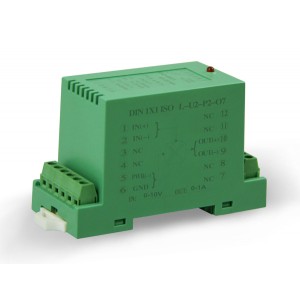

        DIN35導軌安裝的SY R-P-O-B系列位移信號變送器使用非常方便，產品采用接線端子連接方式，無需外加元件，即可實現位移電阻信號的隔離變送。并可以實現工業現場位移控制信號一進一出、二進二出的功能。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_136.html


產品選型舉例
例1：輸入：0-1KΩ無外接電源輸出：4-20mAPCB板安裝產品型號：SY R5-O1-A
例2：輸入：0-5KΩ輔助電源：12VDC輸出：0-5VDIN35導軌安裝產品型號：SY R7-P2-O4-B
例3：輸入：0-10KΩ無外接電源輸出：4-20mA電子尺內嵌式產品型號：SY R9-O1-C
例3：輸入：0-5KΩ無外接電源輸出：4-20mA電子尺外置式產品型號：SY R7-O1-E


SY  R-O-A產品典型應用接線圖
位移信號變送器SY R-O-A系列產品，可嵌入在傳感器內部，直接將位移、角度信號轉換成標準的4-20mA信號輸出。模塊無需獨立電源供電，采用兩線制回路供電輸出方式。產品體積小，成本低，IC封裝采用SIP 10Pin標準化設計，滿度和零點都可由用戶通過外接電位器調節、校準。

SY  R-O-A產品外型尺寸及PCB布板圖




SY  R-O-C內嵌入式線性電子尺、角度位移傳感器專用變送器
SY R-O-C內置式電子尺、角位移信號變送器常用為非隔離型，產品體積小、成本低、安裝方便，可嵌入在電子尺內部，直接將位移、角度信號轉換成標準的4-20mA信號輸出，產品線性度極高，優于0.05F.S，滿度和零點精度都可由用戶通過PCB上的可調電位器調節、校準，使用非常方便。用戶可根據不同使用場合的需要來訂制產品外形尺寸。
