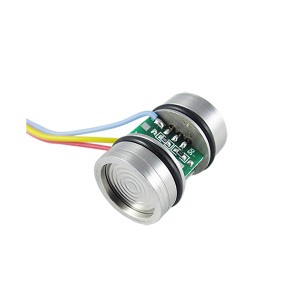

PC10D型硅壓阻式差壓芯體是制造壓力傳感器及壓力變送器的核心部件，作為一種高性能的壓力敏感元件。采用一體化結構，耐靜壓值高，穩定、可靠。PC10D芯體是將擴散硅壓力敏感芯片封裝到316L不銹鋼外殼中，外加壓力通過不銹鋼膜片、內部密封的硅油傳遞到敏感芯片上，敏感芯片不直接接觸被測介質，形成壓力測量的全固態結構，實現差壓的精確測量，因此該產品可應用于各種對差壓進行測量的場合，包括惡劣的腐蝕性介質環境。
PC10D芯體采用氟橡膠“O”型圈進行壓力密封,便于安裝。外形和裝配尺寸與國外通用產品一致，有很好的互換性。
PC10D壓力芯體性能指標：
|
|
|
|
量程范圍 |
0～10KPa…2.5Mpa |
|
壓力類型 |
差壓 |
|
供電電源 |
恒流供電，≤2mA |
|
電橋電阻 |
3KΩ～6KΩ |
|
電氣連接 |
硅膠軟導線 |
|
補償溫度范圍 |
-10～70℃（恒流） |
|
工作溫度范圍 |
-45～125℃ |
|
儲存溫度范圍 |
-40～125℃ |
|
絕緣電阻 |
≥ 250Ω/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
壓力介質 |
所有與不銹鋼和氟橡膠兼容的液體和氣體 |
|
機械振動 |
20g（20-5000HZ） |
|
沖擊 |
100g（10ms） |
|
使用壽命 |
10×106 (cycles) |
|
|
|
|
膜片材質 |
不銹鋼316L |
|
殼體材質 |
不銹鋼316L |
|
灌注液體 |
硅油 |
|
密封圈 |
丁氰或氟橡膠 |
特點：
恒流激勵
高可靠進口壓力芯片
寬溫度補償
耐高靜壓
全316L不銹鋼材質
小體積
高性能、全固態、高 可靠性
18個月質保期產品用途及行業：
差壓檢測；
壓力校準儀器；
液壓系統及開關
工業工程控制
氣體、流體壓力測量
