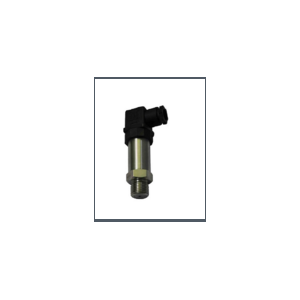

產品名稱：LXB-18D差壓變送器
LXB18D系列壓力變送器系選用美國公司的NOVA SENSOR隔離型壓力傳感器，通過高可靠性的放大電路，將被測介質的表壓或絕壓轉換成4～20mADC或0～5VDC等標準信號。高質量的傳感器、精湛的全焊接封裝技術以及完善的裝配工藝確保了該產品的高可靠性。多種引線方式能夠最大限度地滿足客戶的需要，特別適用于與各種設備配套使用。
特點：
l 量程范圍寬
l 不銹鋼隔離膜片及全焊接結構，防腐性能好
l 多種量程選擇、用戶調試方便
l 反向極性保護及限流保護
l 抗干擾
l 體積小、外形美觀、性價比高
l 高精度、高穩定性、高可靠性
應用
l 工業過程檢測與控制
l 液壓與氣動控制設備
l 發動機、內然機
l 壓縮機、加氣機
l 制冷機、機車制動系統
l 空調機、熱電機組
l 實驗室壓力校驗
l 食品衛生行業
l 醫藥及生物制品加工
l 其它衛生工業領域
技術規格
|
測 量 介 質 |
與304不銹鋼兼容的各種液體、氣體或蒸汽 |
|
量 程 范 圍 |
0～5KPa至0～60MPa |
|
過 載 壓 力 |
最大量程2倍 |
|
工 作 電 壓 |
14～36VDC 標準電壓24VDC±5%,紋波＜1% |
|
精 度 |
±0.25%、±0.5%、±1%(包括非線性、重復性、遲滯在內綜合誤差） |
|
輸 出 信 號 |
4～20mADC(二線制) |
|
0～5VDC(三線制) |
|
|
工 作 溫 度 |
-10 ～70℃(標準補償)；-20 ～85℃（特殊補償） |
|
貯 存 溫 度 |
-40～125℃ |
|
相 對 濕 度 |
0%～95% |
|
負 載 電 阻 |
(4～20mA)：R=（U-14）/0.02-RD其中U為電源電壓,RD為電纜內阻 |
|
(0～5VDC):R≥500Ω |
|
|
零 點 調 節 |
輸出量程的±20% |
|
量 程 調 節 |
輸出量程的±20% |
|
電 源 影 響 |
小于輸出量程的0.1%/V |
|
負 載 影 響 |
可忽略不計 |
|
溫 度 影 響 |
±1.0%FS(0.25級)、±2.0%FS(0.5級)、±3.0%FS(1.0級)、 ±0.5%FS(數字補償產品可選)(相對于25℃、補償溫度：-10 ～70℃） |
|
穩 定 性 |
±0.25%FS/1年 |
|
膜 片 材 料 |
316L不銹鋼 |
|
接頭及外殼材料 |
304不銹鋼 |
|
過 程 接 口 |
M12×1、M20×1.5或G1外螺紋 |
|
引 線 方 式 |
航空插頭、電纜線（零點、量程可調）、Hirschmann接頭（可帶數顯表） |
|
重 量 |
約0.2kg～0.3kg |
|
防 爆 標 志 |
ExiaIICT5～T6(本質安全防爆型)、ExdIIBT5(隔爆型) |
|
防 護 等 級 |
IP65 |
結構圖
選型表
|
LXB18 |
絕壓/壓力變送器 |
||||||||||||||||||
|
|
|
代碼 |
壓力類型 |
||||||||||||||||
|
|
|
D |
差壓型(量程范圍03～06) |
||||||||||||||||
|
|
|
|
|
代碼 |
測量范圍 |
精度 |
|||||||||||||
|
|
|
|
|
最小測量范圍 |
最大測量范 |
||||||||||||||
|
|
|
|
|
03 |
0～35KPa |
0～100KPa |
±0.25% |
||||||||||||
|
|
|
|
|
04 |
0～100KPa |
0～200KPa |
±0.25% |
||||||||||||
|
|
|
|
|
05 |
0～200KPa |
0～700KPa |
±0.25% |
||||||||||||
|
|
|
|
|
06 |
0～700KPa |
0～1.7MPa |
±0.25% |
||||||||||||
|
|
|
|
|
|
|
代碼 |
輸出方式 |
||||||||||||
|
|
|
|
|
|
|
M1 |
4～20mADC |
||||||||||||
|
|
|
|
|
|
|
V |
0～5VDC |
||||||||||||
|
|
|
|
|
|
|
|
|
代碼 |
接口形式 |
||||||||||
|
|
|
|
|
|
|
|
|
P1 |
M12×1外螺紋 |
||||||||||
|
|
|
|
|
|
|
|
|
P2 |
M20×1.5外螺紋 |
||||||||||
|
|
|
|
|
|
|
|
|
P3 |
G1外螺紋 |
||||||||||
|
|
|
|
|
|
|
|
|
PX |
用戶自定 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
代碼 |
接線方式 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
C1 |
航空插頭 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
C2 |
電纜線(標準長度1m) |
||||||||
|
|
|
|
|
|
|
|
|
|
|
C3 |
密封式后蓋結構 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
C4 |
用戶自定 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
代碼 |
附加功能 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
i |
本安型 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
d |
隔爆型ExdIIBT5 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
用戶標定量程 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
LXB18 |
D |
01 |
M1 |
P2 |
C1 |
i |
0～90KPa |
||||||||||||
