產品型號：

UHDO-500

品牌：

上海有恒

包裝：

紙箱包裝

2.1結構特征：

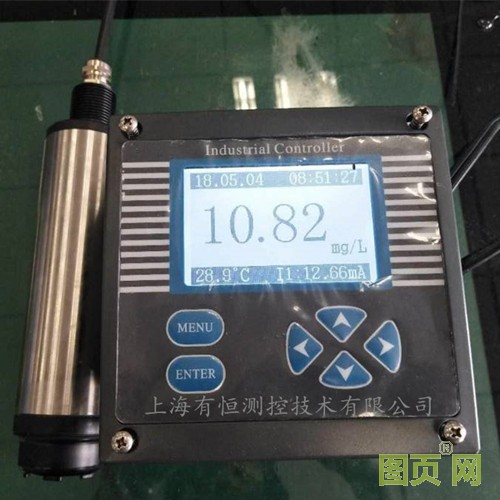

上海有恒溶氧儀整套測量系統主要由儀表（二次表）和溶氧電極（一次表）兩部分組成，溶氧電極接觸被測溶液，儀表顯示水溶液的含氧量和溫度及工作狀態。

2.2工作原理：

熒光法溶解氧儀是基于物理學中特定物質對活性熒光的猝熄原理。調制的綠光照到熒光物質上使其激發，并發出紅光，由于氧分子可以帶走能量（猝熄效應），所以激發紅光的時間和強度與氧分子的濃度成反比。我們采用了與綠光同步的紅光光源作為參比，測量激發紅光和參比光之間的相位差，并與內部標定值比對，從何計算出氧分子的濃度，并經過溫度補償輸出最終值。采用猝熄原理，維護量小，不消耗氧氣，沒有流速和攪動的要求，不受硫化物等化學物質干擾，分辨率和測量精度高。

三、技術參數：

（1）測量范圍：溶解氧：0～20.00mg/L（ppm）；

溫  度：0～60℃；

（2）測量誤差：溶解氧：±1%F.S；

溫  度：±0.3℃

（3）自動溫度補償：0～60℃；

（4）電極殘余信號：＜1‰；

（5）響應時間（終值90%）：25℃時＜60S；35℃時＜30S；

（6）穩定性：在常壓恒溫下，每星期漂移＜2%F·S；

（7）信號輸出：0～20mA，4～20mA，20～4mA(負載電阻＜750Ω)；

（8）三組繼電器控制觸點：2A 240VAC，6A 28VDC或120VAC；

（9）電源選配：85～264VAC±10%,45～65Hz，功率≤3W；

               9～36VDC，功率≤23W

（10）外型尺寸：144×144×118mm；

（11）安裝方式：盤裝（嵌入式）；  開孔尺寸 ：138×138mm；

（12）工作環境：

      環境溫度：-10～60℃；

      相對濕度：不大于90%；

      除地球磁場外周圍無強磁場干擾。

四、功能特性：

⊙ 智能性：采用單片微處理機完成溶解氧值測量、溫度測量和補償；

⊙ 人機對話：菜單操作結構，使用者按照屏幕上的提示就可操作；

⊙ 多參數同屏顯示：同時顯示溶解氧值、溫度值和工作狀態；

⊙ 軟件設定輸出方式：軟件選擇0～10mA或4～20mA或20～4mA輸出；

⊙ 測量范圍和報警上、下限自由設定；上、下限超限報警提示；

⊙ 三組繼電器控制開關，遲滯量控制范圍可調；

⊙ 自設密碼：用戶可以自設或修改密碼，以免無關人員進入造成誤操作；
