品牌：

上海有恒

型號：

UHLUGB

參數：

見詳情頁

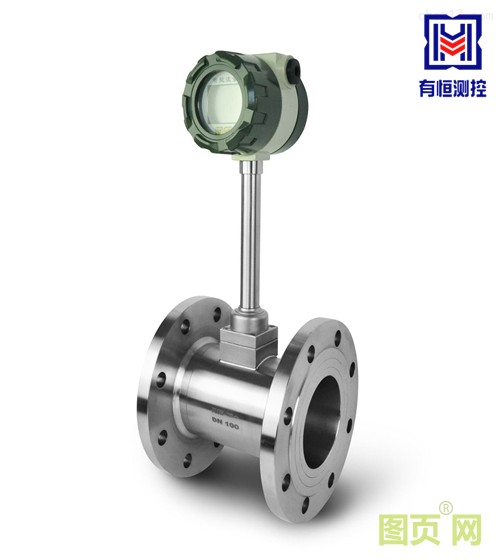

LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。

該儀表采用差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。

上海有恒渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：

f = St × V/d

式中：f 渦街發生頻率 (Hz)

V旋渦發生體兩側的平均流速(m/s )

St 斯特羅哈爾系數（常數）

這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號或標準信號。

二、鍋爐蒸汽流量計產品特點

● 安裝簡便，維護十分方便；

● 結構簡單牢固，無可動部件，長期運行十分可靠；

● 量程范圍寬，量程比可達1：15；

● 壓力損失小，運行費用低，更具節能意義；

● 應用范圍廣，液體、氣體、蒸汽均可測量；

● 檢定周期長，一般為兩年；

● 在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；

● 可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；

● 檢測探頭不直接接觸被測介質，性能更穩定。

三、鍋爐蒸汽流量計技術參數

● 測量介質：液體、氣體、蒸汽

● 測量范圍：0-310000m3/H

● 公稱通徑：15-1000MM非標產品可根據用戶要求特殊定做

●溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃

●壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做

●范 圍 度：正常范圍1：10 擴展后范圍1：15

●壓力損失系數：Cd≤2.6

●系統測量精度：液體、氣體 示值的±1%蒸 汽 示值的±1.5%，插入式流量計 示值的±2.5%

●供電電壓：傳感器 +12VDC 或+24VDC，變送器 +24VDC，現場顯示型，儀表自帶3.6V鋰電池

●輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V，變送器 兩線制4 ~ 20mA.DC電流信號

●允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g

●環境溫度：傳感器 -30℃ ~ 65℃ 變送器、現場顯示 -10℃ ~ 50℃

●環境濕度：相對濕度5 ~ 85%

●信號遠傳距離：≤500m

●信號線接口：內螺紋M20×1.5

●直管段長度：上游≥10D 下游≥5D

●防爆等級：( ia )ⅡCT2 - T5本安防爆

●防護等級：普通型 IP65 潛水型IP68

●儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊材質。
