電壓：

220V

扭矩：

160N.M

輸出信號：

4-20mA

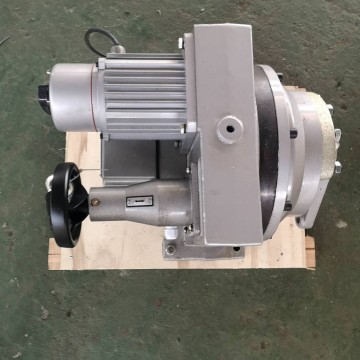

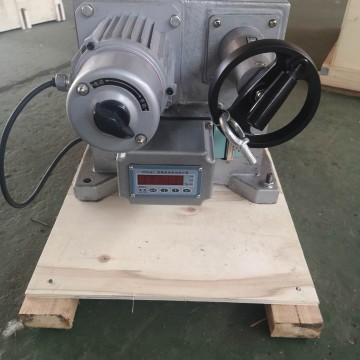

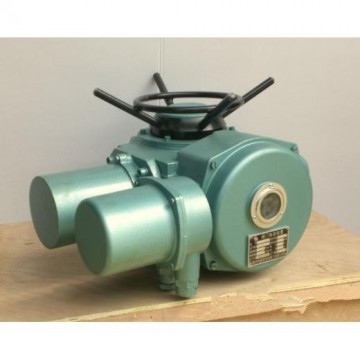

閥門電動裝置TBF-16概述
電動裝置用于控制0°-270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，精小型電動執行器可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000N.m。
2、閥門電動裝置TBF-10、閥門電動裝置TBF-16性能特點
2.1殼體
殼體為硬質鋁合金，經氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67,NEMA4和6，并有關IP68型供選擇。
2.2電機
全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。

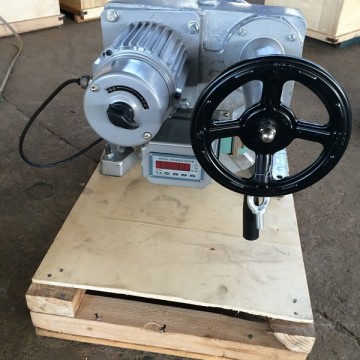

2.3手動結構
手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。

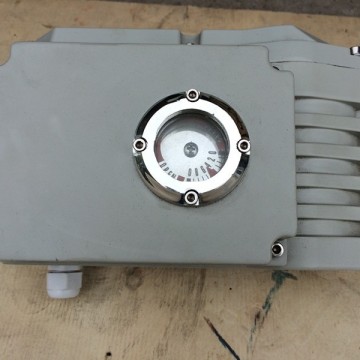

2.4指示器
指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察方便。
2.5干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥
2.6密封
密封性好，標準產品防護等級是IP67,并可選IP68防護等級
2.7限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
2.8自鎖
精密的渦輪桿機構可高校傳輸大扭矩，效率高，噪聲低（最大50分貝）。壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
2.9防脫螺栓
拆除外殼，螺栓附在殼體上，不會脫落。
2.10安裝
底部安裝尺寸符合ISO5211/DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。
2.11線路
控制線路符合單相或三相電源標準，線路布置緊湊合量，接線端子可有效滿足各種附加功能的要求
3、 閥門電動裝置TBF-16詳細參數


1.智能型、比例式、開關式、各類信號輸出型應有盡有。

2.體積和重量?jī)H相當于同類產品的35%左右。

3.IP68高標準防護等級，室內室外、上山下海、無所不能。

4.軸承和電氣元件等關鍵零部件采用進口名牌產品。

5.鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。

6.蝸輪輸出軸一體化特殊銅合金鍛造、強度高、耐磨性好。

7.蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度高。

8.通過1500V耐壓檢測，F級絕緣電機，安全有保障。

9.采用單相電源、外接線路特別簡單.AC380V也是我們的強項。

10.免加油、免點檢、防水防銹、任意角度安裝。

11.雙重限位、過熱保護、過載保護（選擇功能）。

12.全行程時間5秒、10秒、15秒、30秒、60秒等（需指定）。
