精度等級：

0.1、0.2、0.5級

非線性度誤差：

<0.2%

工業級溫度范圍：

-25 ~ +70 ℃

無源型兩線制模擬信號電流轉電壓信號隔離變送器

產品特點
● 獨有高效信號回路竊電技術，無須外接工作電源
● 二線制 4-20mA 標準模擬信號輸入轉換成： 0-2.5V/0-3.3V/0-5V/1-5V 等模擬電壓信號
● 極低的輸入阻抗，滿足輸入 20mA 信號時電壓降 ≤6V
● 精度等級：0.1、0.2、0.5 級
● 全量程內極高線性度，非線性度誤差<0.2%
● 工業級溫度范圍: -25 ~ +70 ℃
● 小體積標準 SIP 7Pin 符合 UL94V-0 阻燃封裝

無源型兩線制模擬信號電流轉電壓信號隔離變送器
典型應用
● 傳感器 4-20mA 信號的采集轉換
● 工業現場信號采集轉換及長線傳輸
● 模擬信號轉換及數據采集
● 儀器儀表與傳感器信號收發
● PLC、DCS 現場模擬信號采集轉換
● 電力監控、醫療設備運行監控
● 4-20mA 電流信號轉電壓信號一進一出、 二進二出、三進三出變送功能的實現

無源型兩線制模擬信號電流轉電壓信號隔離變送器

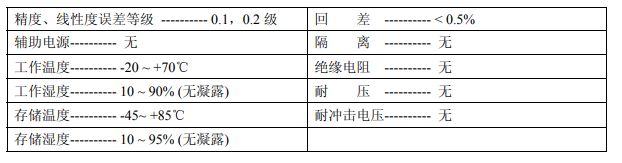

通用參數

無源型兩線制模擬信號電流轉電壓信號隔離變送器

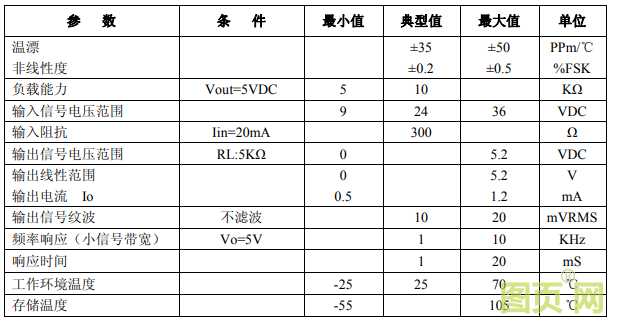

技術參數

無源型兩線制模擬信號電流轉電壓信號隔離變送器

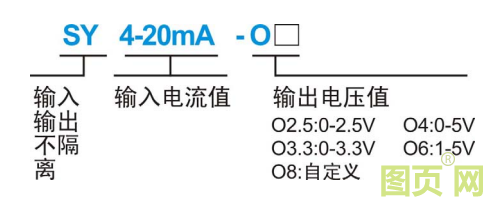

選型定義

無源型兩線制模擬信號電流轉電壓信號隔離變送器

產品選型舉例
例 1： 輸入信號：4-20 mA ；輸出信號：0-5V； 產品型號： ISO 4-20mA-O4
例 2： 輸入信號：4-20 mA ；輸出信號：1-5V； 產品型號： ISO 4-20mA-O6
例 3： 輸入信號：4-20 mA ；輸出信號：0-2.5V；產品型號： ISO 4-20mA-O2.5
例 4： 輸入信號：4-20 mA ；輸出信號：0-3.3V；產品型號： ISO 4-20mA-O3.3
