- 型號：
- PTL503
- 量程：
- 0-100Mpa
- 精度：
- 0.5%

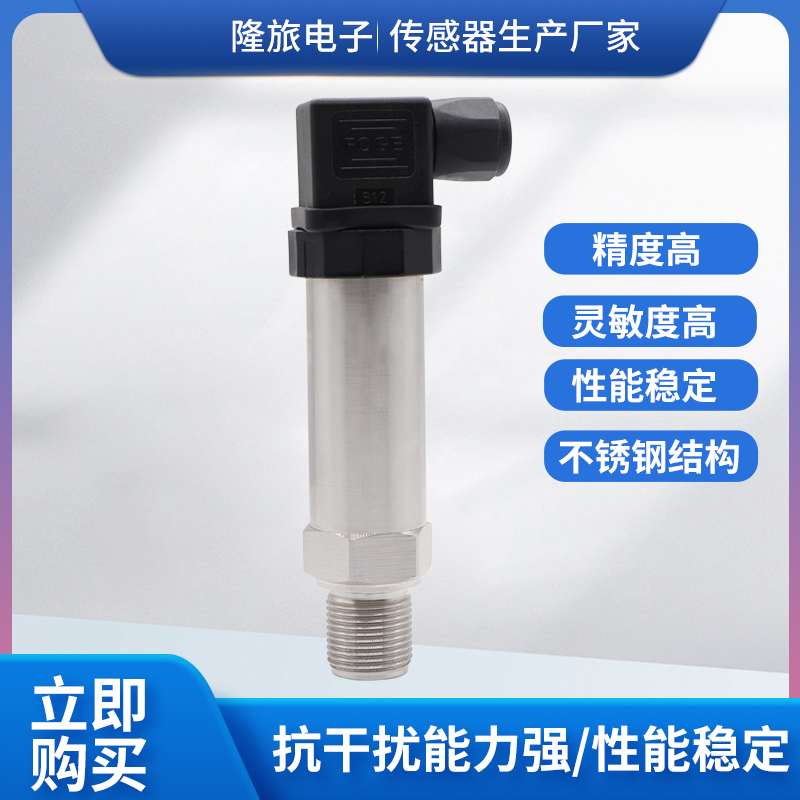

PTL503應變式壓力變送器
一、產品簡介及用途：
采用不銹鋼整體構件，進口彈性體原件，高精度應變計及先進的工藝，具有靈敏度高、性能穩定、良好的抗沖擊能力。接頭采用17-4不銹鋼 外管采用304不銹鋼，結構小巧、緊湊，有良好的防潮能力和優異的介質兼容性。
測量介質：弱腐蝕性的液體；弱腐蝕性的氣體。
廣泛用于工業設備、水利、化工、醫療、電力、空調、金剛石壓機、冶金、車輛制動、樓宇供水等壓力測量與控制。
此類傳感器通常也稱為：油壓變送器，液壓變送器，風壓變送器，氣壓變送器，應變式壓力變送器，壓阻式壓力變送器，正負壓力變送器,管道壓力變送器等。

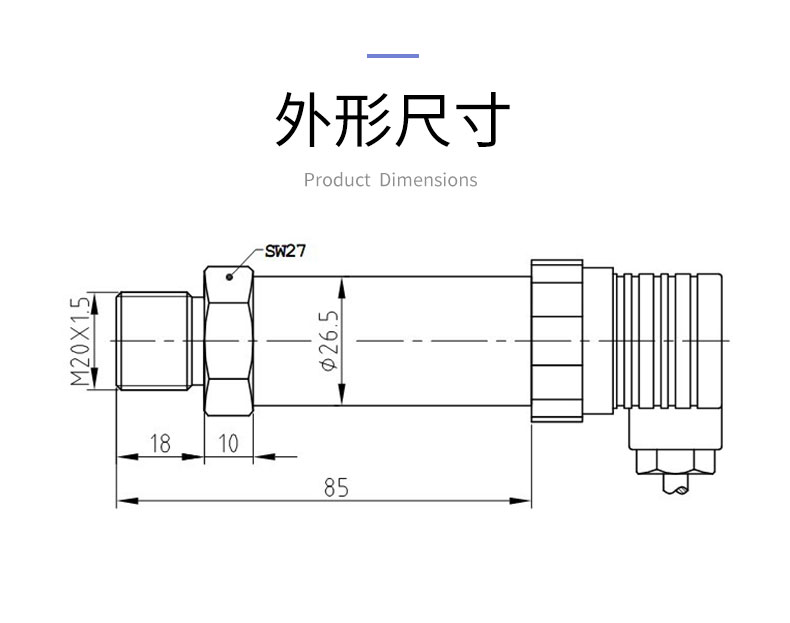

二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
| 量程 | 0~100Mpa |
| 綜合精度 | 0.25%F·S、0.5%F·S |
| 輸出信號 | 4~20mA（二線制）、0~5V、1~5V,0~10V（三線制） |
| 供電電壓 | 24DCV(9~36DCV) |
| 介質溫度 | -20~85~105℃ |
| 環境溫度 | （常溫）-20~85℃ |
| 負載電阻 | 電流輸出型：最大800Ω; 電壓輸出型：大于50KΩ |
| 絕緣電阻 | ≥2000MΩ（100VDC） |
| 響應時間 | ＜1ms |
| 防護等級 | IP65 |
| 長期穩定性能 | 0.1%F·S/年 |
| 振動影響 | 在機械振動頻率20Hz~1000Hz內，輸出變化小于0.1%F·S |
| 電氣接口 | 赫斯曼接插件 |
| 螺紋連接 | M20×1.5、M40×1.5等，其他螺紋可依據客戶要求設計 |
| 外形尺寸 | M20×Φ26.5×85 |
