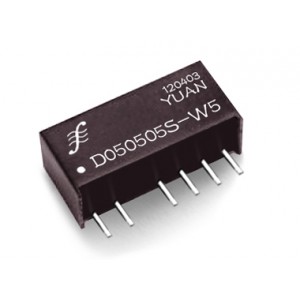

B S/D系列(BXXXXS-W1/1W)，1KVAC隔離非穩壓單輸出，輸出功率：0.1W ～1W。該微功率、低成本、小體積電源模塊主要用于RS232/RS485、CAN總線等數字接口電源隔離。在安防攝像快球監控、PLC、DCS、MCU、計算機485接口智能控制等行業廣泛應用。

    DC-DC電源模塊（模塊電源）典型應用、電壓極性變換、外接濾波電容的選擇、過載短路保護電路和串并聯使用詳細介紹。正確的使用方法可以延長產品的使用壽命，避免干擾、過熱、自激、啟動不良等現象的出現以及不可修復的損壞。

主要參數

輸入電壓
5V/9V/12V/15V/24VDC
輸出電壓
3.3V/5V/9V/12V/15V/24VDC
如需其它規格, 請咨詢順源科技公司

電氣特性
以下數據除特殊說明外,均是在 TA=25°C,標稱輸入電壓, 額定輸出電流時測得

輸入特性
電壓范圍                                         +/- 10%*標稱值
濾波                                                陶瓷電容
隔離特性

額定電壓                                         1000 VAC
泄漏電流                                         1 mA
電阻                                                109Ohm
電容                                                60 pTYP


輸出特性
電壓精度                                         +/- 5%*標稱值 max.
( 20 MHz BW)  紋波及噪音               150mV p-p, max.
可持續短路時間                               即時(<1s)
線性電壓校準                                   +/- 1.2% / 1.0% of Vin
負載電壓校準                                   +/- 8 %, load = 20 ~ 100
溫度系數                                          +/- 0.02%/°C

一般特性
效率                                                75% to 85 %
開關頻率                                         80 - 125KHz

環境特性
工作溫度( 環境)                               - 40° C to + 85° C
存儲溫度                                          - 55 °C to + 125 °C
降低定額值                                      見溫度特性曲線圖
濕度                                                 ≤ 90%, 非壓縮
冷卻方式                                         自然空冷

體積特性
SIP 封裝尺寸　　　　　　　　　　11.68 x 6,00 x 10,16 mm
0,46 x 0,24 x 0,40英寸

重量 　　　　　　　　　　　　　 2 — 3 g
外殼材料 　　　　　　　　　　　 非傳導阻燃黑塑料

外形及PCB布板尺寸

DC-DC模塊電源產品選型、檢測及外接保護參考方法
（1）DC-DC模塊電源外接保護電路參考.

（2）DC-DC模塊電源選型

（3）DC-DC模塊電源高壓隔離檢測，電源模塊主要參數檢測.

（4）DC-DC模塊電源應用指南（外接濾波電容選擇）.

順源科技DC-DC模塊電源常用產品簡介

（1） 門禁刷卡機專用隔離模塊電源：IB0505S-1W;IB0512S-2W;IB0305S-W5　
IB/VB系列 VBXXXXS-1W/2W產品，輸入與輸出之間的隔離電壓1KVAC，抗干擾能力強。定電壓輸入穩壓輸出（標稱誤差< 2%），輸出具有自恢復過載短路保護功能。標準SIP 7 Pin/DIP 14 Pin阻燃封裝。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_63.html

（2） RS485/422/232/CAN總線接口隔離電源：B0505S-1W;B0509S-W1;B0305S-W5
B系列 BXXXXS-W5/1W產品，輸入與輸出之間的隔離電壓1KVAC。定電壓輸入非穩壓輸出（標稱誤差< 5%），標準SIP 4 Pin/DIP 8 Pin 低成本、小體積阻燃封裝。在計算機232/485遠程通訊及智能控制等行業廣泛應用。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_40.html

（8） 隔離變送器兩線制回路取樣配電專用電源：BHK系列
專為壓力、位移、溫濕度等兩線制傳感器與變送器之間的隔離供電與配電而設計，產品具有高隔離、小體積、超低功耗等特點，廣泛用于數控機床，儀器儀表，工控智能化等領域。

產品內部采用DC-DC混合集成模塊組合構成，通過將單路輸入直流電壓隔離轉換，可獲得四路輸出為一致或分別不同的直流電源電壓，并且各回路都增加了浪涌抑制保護電路。產品在滿足輸入輸出之間4KVAC脈沖群隔離，輸出1/輸出2/輸出3/輸出4之間2KVAC隔離的基礎上，每路輸出都具有8KV防靜電和自恢復過載短路保護功能，保護現場儀器設備免受浪涌沖擊損壞，以保證工業現場用電安全可靠。
