Pt100、Cu50熱電阻信號兩隔離變送器：SY Z-W系列. 熱電阻信號低成本變送器IC產品特點
● 三線、四線或兩線制Pt100/ Cu50熱電阻信號直接輸入
● 精度、線性度誤差等級： 0.2級（相對溫度）
● 內置線性化處理和長線補償電路
● 輔助電源與信號通道3000VDC兩隔離
● 輔助電源：5V、12V、15V或24VDC單電源供電
● 國際標準信號輸出：0-20mA /4-20mA/0-5V/0-10V等
● 低成本、超小體積，使用方便，可靠性高
● 標準SIP 12Pin符合UL94V-0阻燃封裝
● 工業級溫度范圍: - 20 ~ + 70 ℃
典型應用
● 溫度信號采集及變換
● 工業現場高精度溫度測量
● 熱電阻信號轉換與溫度控制
● 地線干擾抑制
● 溫度傳感器信號轉換成標準信號
● 油溫測量與報警
● 信號遠程無失真?zhèn)鬏?nbsp;
● 電力監控、醫療設備溫度控制變送器
SunYuan SY Z-W系列低成本小體積兩隔離型變送器，專為現場單路溫度信號采集監測的低成本設計。可以將熱電阻傳感器采集的溫度信號按變化量轉換成線性標準模擬信號，該混合集成電路在同一芯片上集成了一組高隔離的DC/DC電源，信號零點、滿度校準電路和熱電阻線性化、長線補償、干擾抑制電路，特別適用于Pt100熱電阻信號轉換成標準模擬電壓電流信號。廣泛應用在溫度傳感器信號的轉換、放大及無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與變送。
芯片內部集成了高效率的DC-DC，能產生一組隔離的電源給內部輸入端放大電路、長線補償及線性處理電路供電和輸出端放大轉換電路、濾波電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源與信號通道之間 3000VDC兩隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
SY Z-W系列低成本小體積兩隔離型變送器使用比較方便，只需很少外部元件，即可實現三線、四線或兩線制Pt100/ Cu50熱電阻傳感器信號的采集與變送。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_110.html
產品選型舉例
例1： 信號輸入：Pt100，溫度范圍 -20-100℃； 信號輸出：4-20 mA； 輔助電源：24V。
產品型號： SY Z1-W1-P1-O1
例2： 信號輸入：Cu50，溫度范圍 0-100℃； 信號輸出: 0-5V； 輔助電源：12V。
產品型號： SY Z4-W2-P2-O4
圖１ SY Z-W系列隔離變送器原理框圖
典型應用圖
圖2：SY Z-W系列電壓輸出型引腳定義及典型應用
圖3：SY Z-W系列電流輸出型引腳定義及典型應用
產品的校準
校準設備：精確到0.01歐的電阻箱一臺，直流電源一臺，4位半萬用表一臺。
校準步驟：
1、 將產品按照應用圖接好線，或者將產品安裝到已經設計好的線路板上。
2、 根據輔助電源的值，連接好電源；安裝好調節電位器；輸出接到萬用表。
3、 根據輸入的溫度范圍查分度表得出對應的電阻值范圍Rlow~Rhigh。
4、 接通電源，開機15分鐘。
5、 將電阻箱的阻值調到等于Rlow的值，調節零點電位器，使輸出為零點的對應輸出值（例如4mA）。
6、 將電阻箱的阻值調到等于Rhigh的值，調節幅值電位器，使輸出為滿度的對應輸出值（例如20mA）。
7、 重復5、6步驟幾次，提高輸出精度。
8、 校準完成。
溫度信號采集、放大、轉換應用方案
應用SunYuan SY Z-W系列兩隔離變送器和SunYuan SY U-P-O或SY A-P-O系列兩隔離放大器很容易實現熱電阻信號的一路輸入，多路輸出（如果現場干擾嚴重，請選擇SunYuan ISO系列隔離型變送器）。
一路輸入，多路輸出應用方案的原理：將SY Z-W兩隔離變送器輸出的信號，接到SY U-P-O或SY A-P-O兩隔離放大器的輸入端，SY U/A-P-O兩隔離放大器就會輸出一組與輸入端不隔離的信號，這樣就實現了一路熱電阻信號的輸入，兩路標準信號的輸出。同理，將SY Z-W隔離變送器輸出的信號，接到多個SY U/A-P-O兩隔離放大器的輸入端，每個SY U/A-P-O兩隔離放大器都會輸出一組與輸入端不隔離的信號，這樣就實現了一路熱電阻信號的輸入，多路不隔離的標準信號的輸出。
應用方案舉例1：一路熱電阻信號輸入，兩路電壓信號輸出。
用模塊SY Z1-W3-P1-O4和SY-U1-P1-O5實現一路Pt100信號輸入（溫度范圍0-150℃），兩路不同的模擬電壓信號輸出。其中一路輸出0~5V信號，另一路輸出0~10V信號。將SY Z1-W3-P1-O4的輸出端并接到SY-U1-P1-O5模塊的輸入端（圖4）。（如果現場干擾嚴重，請選擇SunYuan ISO系列全隔離型變送器）。
應用方案舉例2：一路熱電阻信號輸入，兩路電流信號輸出。
用模塊SY Z1-W2-P1-O1和SY-A4-P1-O1實現一路Pt100信號輸入（溫度范圍0-100℃），兩路互相不隔離的4-20mA電流信號輸出。將SY Z1-W2-P1-O1的輸出端串入SY-A4-P1-O1的輸入端，再輸出4-20mA信號，同時SY-A4-P1-O1也輸出一組4-20mA信號。（如果現場干擾嚴重，請選擇SunYuan ISO系列全隔離型變送器）。
圖4：一路熱電阻信號輸入，兩路電壓信號輸出
圖5：一路熱電阻信號輸入，兩路電流信號輸出

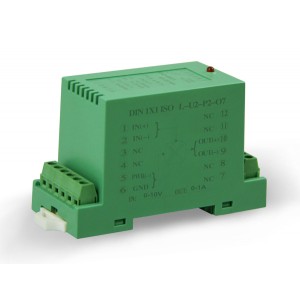

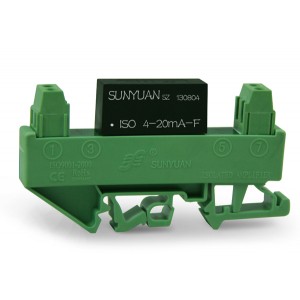

DIN35導軌安裝型：DIN 1X1（一進一出）；DIN 1X2（一進二出） 典型應用
SunYuan DIN SY Z-W系列導軌式熱電阻信號兩隔離變送器采用內嵌入SY-Z□-W□-P□-O□系列集成模塊， PCB板上安裝的可調電阻用來調節或校正零點精度和輸出精度。PCB板尺寸：長*寬 79.5*32.5(mm)。
導軌安裝型產品出廠前已檢驗校正，用戶可以直接使用。如需更高精度可通過調節產品側面零點、滿度電位器進行零點與滿度值的現場校準。
DIN 1X1 / 1X2導軌式熱電阻信號兩隔離變送器典型應用接線圖
