產品特點
●  兩線制電位器、電阻信號直接輸入
●  精度誤差等級：0.1級，0.2級
●  內置精密恒流源激勵電路
●  輔助電源與信號輸入、輸出3KVDC三隔離
●  輔助電源：5V、12V、15V或24V直流單電源供電
●  輸入電阻信號：0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ等
     輸出標準電壓信號：0-5V/0-10V/1-5V/等, 輸出標準電流信號：0-10mA/0-20mA/4-20mA等
●  工業級溫度范圍：- 25 ~ + 70 ℃

典型應用
●  電阻信號隔離、采集及變換
●  位移電阻、電位器信號采集隔離與控制
●  電位器信號轉換成標準模擬信號
●  距離測量與采集
●  模擬信號遠程無失真?zhèn)鬏?nbsp;
●  數控機床、軌道交通設備位移控制隔離安全柵
●  工業現場地線干擾抑制


        SunYuan  ISO EM R-P-O系列電阻信號隔離調理器是一種將電阻信號按變化大小隔離轉換成與阻值成線性的標準模擬電壓或電流信號的混合集成電路。該IC在同一芯片上集成了一組多路高隔離的DC/DC電源和一組磁電耦合的模擬信號隔離放大器，內置精密恒流源激勵，特別適用于將兩線制電位器、電阻信號隔離轉換成標準信號，電阻信號的變送與無失真遠傳，工業現場位移電阻信號隔離、采集及變換。SMD工藝結構及新技術隔離措施使該器件能達到：工作電源、信號輸入和輸出之間的3000VDC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。


         ISO EM R-P-O系列位移信號隔離放大器使用非常方便，只需很少外部元件，即可實現電阻信號的隔離變送。并可實現工業現場電阻控制信號轉換成標準模擬電壓電流信號一進一出、一進二出、二進二出的功能。

產品原理框圖

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_137.html

產品選型舉例
例1：  輸入信號：0-1KΩ； 輸出信號：0-5V； 輔助電源：24VDC；
             產品型號：ISO EM R5-P1-O4

例2： 2路輸入信號：0-5KΩ ；2路輸出信號：4-20mA； 輔助電源：12V； DIN35導軌安裝方式；
            產品型號：DIN 2X2  ISO EM R7-P2-O1

例3： 單路輸入信號：0-10KΩ ；輸出信號：0-10V； 輔助電源：15V；小體積DIN35導軌安裝方式；
            產品型號： DIN3 ISO EM R9-P4-O5


典型應用接線圖

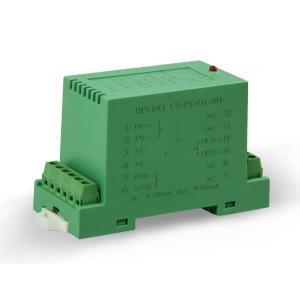

多路導軌式DIN 1X1/1X2/2X2 產品典型應用
SunYuan  I型標準DIN35導軌安裝多通道兩線電阻信號隔離調理器，內部采用安裝多個ISO EM R-P-O系列集成模塊，即可實現一進一出（DIN1X1）、一進二出（DIN1X2）、二進二出（DIN2X2）等多路電阻轉電壓電流信號的轉換功能。無需外置零點和滿度調節，內部增加了防浪涌抑制保護電路，使產品使用更加方便、更加安全可靠。
