PT303
[日期：2010-10-29] 來源：東莞市華蘭海電子有限公司 閱讀：2060次
特點和用途：

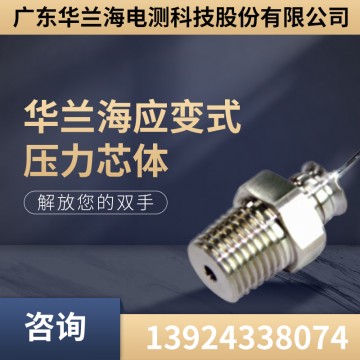

本系列產品主要應用于各類應變式壓力傳感器中作為芯體使用，也可單獨應用于一些通用型及民用性產品的壓力測量與控制。
|
技術指標明細: |
|
|
量程范圍
|
0-10MPa～0-150MPa
|
|
綜合精度
|
0.5%FS、1.0%FS
|
|
輸出信號
|
1mV/V、2mV/V、3mV/V、3.3mV/V
|
|
工作溫度
|
-10℃～+80℃
|
|
信號引出
|
四色排線
|
|
供電電壓
|
10（6～12）VDC
|
|
螺紋連接
|
M20×1.5；可定制
|
|
過載范圍
|
安全過載：120%；極限過載：150%
|
|
選型參照表: PT300 - 1M - 01 - C - Q |
||||||||
|
PT3
|
00
|
1
|
M
|
01
|
C
|
Q
|
||
|
00
|
型號
|
|||||||
|
1
|
量程(實際數字標注)
|
|||||||
|
M
|
壓力單位( P=Psi, B=Bar, M=MPa )
|
|||||||
|
01
|
輸出信號
( 01=1mV/V, 02=2mV/V, 03=2.5mV/V, 04=3.3mV/V ) |
|||||||
|
C
|
精度等級（%FS）( B=0.2, C=0.3, D=0.5,E=1.0 )
|
|||||||
|
Q
|
螺紋連接( F=M12×1, G=M14×1.5, H=1/2-20, L=M18×1.5,M=M22×1.5, N=M28×1.5, P=G3/4, Q=G3/8 )
|
|||||||
