雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。

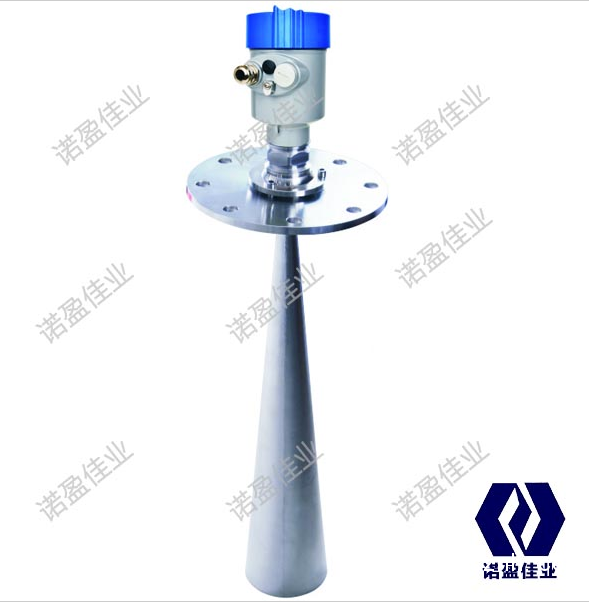

高頻雷達物位計NYRD808特點
雷達物位計采用了高達26GHz的發射頻率，因而具有:
-波束角小（最小5度）,能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；
-天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；
-測量盲區更小，對于小罐測量也會取得良好的效果；
-波長更短,對小顆粒物質的料位測量更適合。
-采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。
-采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
高頻雷達物位計NYRD808技術參數
特 征： 多種專利天線，抗結露、結晶、掛料、粉塵，波束集中。克服6G雷達天線，易堵、尺寸大、發射角大、 測量不準確、測量距離短等缺點。
應 用： 散裝物位測量的最佳選擇，適用于水泥、電力、鋼鐵行業中大量程、高粉塵、高溫、低介電常數介質的測量。
最大量程： 70m
測量精度： ±0.1% ±0.2% ±0.3% ±0.5%
天線材料： (1)不銹鋼316L喇叭/PTFE振子
(2)不銹鋼316L/PTFE振子
(3)全塑料喇叭/PTFE振子
(4)不銹鋼316L/PTFE振子
天線結構： (1)尖錐形振子，防凝結物差
(2)錐面振子，防凝結物
(3)錐面振子，防露、防凝結物
(4)拋物面天線，4度開角
過程溫度： (1)(-40～200)°C
(2)(-40～200)°C
(3)(-40～100)°C
(4)(-40～200)°C
過程壓力： (1)(-0.1～4)MPa
(2)(-0.1～0.3)MPa
(3)(-0.1～0.3)MPa
(4)(-0.1～4)MPa
頻率范圍： 26GHz
信號輸出： (4～20)mA/HART
電 源： 兩線制/四線制
高頻雷達料位計NYRD808典型應用：
電 廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰庫、油箱等；
油 田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；
化 工：原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等；
冶 金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等；
水 泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等；
水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；
造 紙：原料倉、儲料塔、干燥鼓、化學物料存儲倉等；
其 他：采石場、食品、制藥、環保、造船等行業等；
