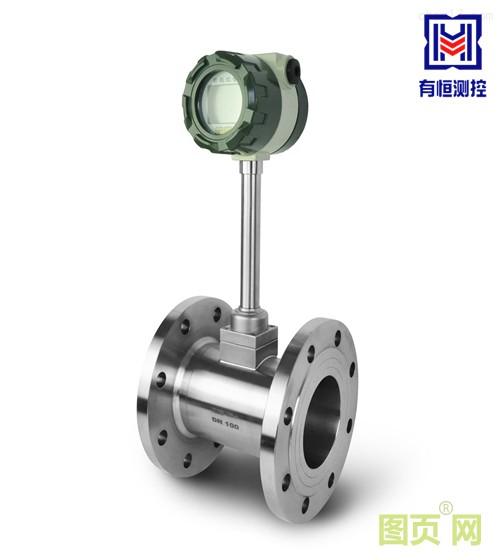

渦街流量計的安裝方式包括法蘭卡裝式、法蘭式、插入式等，之前講過插入式渦街流量計，法蘭式渦街流量計是一種測量精度高、安裝方便、維護量小、用途廣的流量儀表之一，目前被廣泛應用于石油、化工、冶金、紡織、城市建筑、能源、環保等行業。

上海有恒法蘭式渦街流量計的傳感器輸出頻率信號，它通常與計算機或流量積算儀組成流量測量系統。變送器輸出與體積流量成正比的4-20mA標準信號，它通常與計算機組成流量測量系統或其它流量積算儀表組成法蘭式渦街流量計。法蘭式渦街流量計的傳感器/變送器安裝于管道上，流量積算儀或計算機安裝于控制室并向渦街流量傳感器/變送器提供電源，兩者之間用屏蔽電纜連接。

渦街流量計的特點

①傳感器的結構簡單：測量管內均沒有可動零部件，也沒有阻礙流體流動的節流部件。因此當流體通過流量計是不會受到任何附加形式的壓力損失，是流量計重運行能耗較低的流量儀表之一。

②一種體積流量測量儀表：測量過程中，不會受到被測介質粘度、溫度、密度以電導率的影響。所以說我就誒流量計只需經水標定后就可以用來測量其他導電性液體的流量。

③能夠測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。

④流量計無機械慣性：反映靈敏可以測量瞬時脈動流量，也能夠測量正反兩個反向的流量。

環境溫度:    (-40～55)℃ ;

相對濕度:    (5～90)% ;

大氣壓力:    (86—106)Kpa

公稱通徑:   (15～1500)ｍｍ（大于200mm為插入式結構）；

測量介質:    液體、氣體、蒸汽;

公稱壓力:   1.6Mpa   2.5Mpa   4.0Mpa

介質溫度:   (-40～+350)℃;

精度等級:   0.5級,1.0級1.5級,2.5級;

線性度:     ≤±1.5％;

重復性:     ≤0.5％,≤1.0% ;

輸出信號:    電壓脈沖;

(4～20)mA DC（兩線制）;;

供電電源:   電壓脈沖   12V DC或24V DC;

            電流型     24V DC

            智能電流型     24V DC

            智能電池型     3.6V DC

負載電阻:   最大負載電阻不超過350Ω。

本體材質:   304不銹鋼

連接方式:   (15～300)mm   法蘭卡裝式結構;

    (200～1500)mm   為插入式結構;

  保護等級:   IP65,  IP67 ;

  電纜接口:   PG10

  防爆類型:   本安型; 隔爆型

  防爆標志:   iaⅡCT6; dIIBT4

安裝使用注意事項

①專用法蘭與直管段焊接時不能帶著傳感器焊接。

②安裝時應使傳感器的流向標志與管道內流體流向一致。

③傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

④測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。

⑤連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。絕對不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，最大長度不應超過200米。

⑥安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。

⑦測量氣體的管道為防止儲積液的干擾。安裝位置如圖五所示。高溫高壓下更換探頭體時，必須安全操作，做好高溫防護。降溫降壓后在安全條件下方可更換探頭。
