品牌：

上海有恒

型號：

UHLUGB

包裝：

紙箱包裝

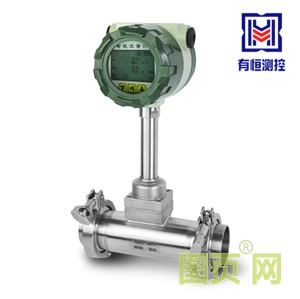

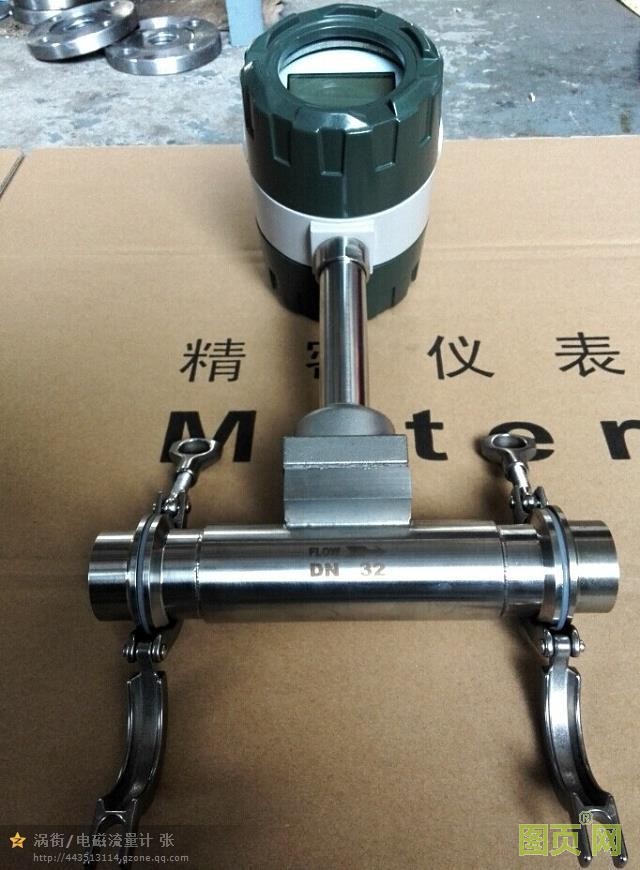

 一、上海有恒LUGB衛生型卡箍連接蒸汽流量計概述 ——上海有恒LUGB型渦街流量儀表是流量測量和自動控制的重要儀表，可適用于氣體、液體、蒸汽的流量測量，廣泛用于石油、化工、冶金、熱力、紡織、造紙、電力、環保及市政建設等行業。
二、上海有恒LUGB衛生型卡箍連接蒸汽流量計特點
 1、具有較寬的測量量程范圍、精確度高、壓損小， 具有高可靠性和長期穩定性。
 2、結構簡單，安裝維護方便，無可動部件、無機械磨損。
 3、全新的外觀設計，本體采用精密鑄造工藝，外形美觀，耐高溫、抗腐蝕性強。
 4、常用信號有脈沖或者模擬信號，信號穩定，抗干擾能力強。

三、上海有恒LUGB衛生型卡箍連接蒸汽流量計技術參數
 1、測量介質：液體、一般氣體、蒸汽
 2、公稱通徑：DN15～DN300（滿管式）、DN150～DN2000(插入式)、DN2000以上口徑協議供貨
 3、介質溫度：-40～100℃（常溫）、-40～250℃（中溫）、-40～320℃（高溫）、-40～350℃（再高溫）
 4、公稱壓力：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)
 5、精    度：±1%R，±1.5%R（滿管式）   ±1.5%R，±2.5%R（插入式）
 6、供電電源：+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二線制電流輸出型）、3.6V鋰電池、雙供電
 7、本體材質：304(其它材料協議供貨)
 8、防護等級：IP65(其它防護等級協議供貨)
 9、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。
四、上海有恒LUGB衛生型卡箍連接蒸汽流量計測量范圍表

五、LUGB溫壓補償一體化蒸汽流量計安裝環境的要求
1、安裝場所應不能有強烈震動和強磁干擾。泵或閥等引起的管道振動將造成測量誤差，嚴重時甚至影響儀表的正常測量，須在其上下游2D處加設管道緊固裝置，支撐管道或用軟管隔離，加強抗振效果。
2、避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。在測量蒸汽等高溫介質時，為防止轉換器溫度過高，應進行隔熱處理，確保流量計外殼暴露在外，以便熱量向外輻射，防止儀表電子部件溫度過高影響流量計壽命。
注：建議流量計本體不包裹保溫層，以確保散熱的效果。
3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4、防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所，傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
5、流量計應盡量避免安裝在架空較長的管道上，由于管道的下垂容易造成流量計與法蘭間的密封泄漏。若必須安裝時，須在流量計的上下游2D處分別設置管道支撐點。
6、儀表最好安裝在室內，室外應注意防水，防潮及防曬，使用防護罩遮陽，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入表殼內。
7、流量計應避免安裝在閥門出口較近處，否則閥門的開關會影響流量計的壽命。
嚴重時會損壞流量計。為方便維修，應安裝旁通管道，特別是某些生產過程中不能中間停止流體的場合。
8、請保證管道內介質處于滿管狀態，流量計可以安裝在水平或者垂直管道上，如果安裝在垂直管道上，被測介質是液體時須自下往上流動。
9、流量計的上游不應設置流量調節閥，而是把流量調節閥放在流量計的下游。
10、儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度，具體請參照后續詳細介紹。
2.安裝使用注意事項：
1、流量計的流向箭頭方向應于管道內流體流動的方向一致。
2、安裝流量計的管道要符合本說明書規定的前后直管段（如下3.儀表管道安裝要求），否則會影響流量計的測量精度，嚴重時會損壞流量計。
3、安裝流量計時，在電焊法蘭或者管道的過程中，流量計須不在管道上，以免損壞流量計的內部配件。
4、流量計運行前仔細檢查流量計的安裝及接線等是否正確無誤。
5、如是DC24V供電的流量計，務必先提前用萬用表檢測DC24V的供電電源是否含有交流電成分，如含有交流電成分則千萬不要接線，會造成線路板燒壞，無法使用；請務必保證供電電源是DC24V。
5、接通電源后觀察液晶屏幕是否有流量顯示。
6、緩慢打開閥門，打開時間不小于2分鐘，到一個較小的壓力時停止，觀察傳感器周圍是否有泄漏現象，并觀察液晶屏幕是否有流量顯示。
7、若情況正常，則開大閥門，穩定一段時間后，觀察液晶屏幕顯示的流量是否正常。
3.儀表管道安裝要求：
渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求：
注：
1、DN為儀表口徑，單位mm
2、調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
3、上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
4、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。
5、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過55℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
6、儀表在在管道上可以水平、垂直或傾斜安裝。
