品牌：

上海有恒

型號：

UHLDG

包裝：

紙箱包裝

 電磁流量計由傳感器和轉換器兩大部分組成，測量原理是基于法拉第電磁感應定律。傳感器典型結構如下圖所示測量管是一內襯絕緣材料的非導磁合金短管，兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平，測量管上下裝有勵磁線圈。電磁流量計轉換器向傳感器勵磁線圈提供穩定的勵磁電流，傳感器電極檢出電動勢并通過電纜送至轉換器，前置放大器將傳感器感應的電動勢放大、轉換成標準的電流信號或頻率信號，便于流量的顯示、控制與調節。

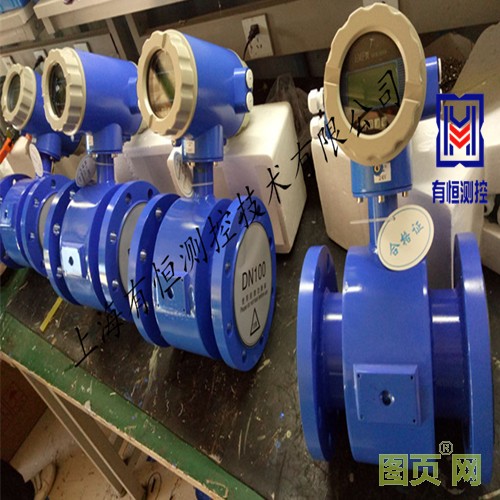

有恒UHLDG智能電磁流量計（一體式電磁流量計、全不銹鋼電磁流量計、高壓電磁流量計、插入電磁流量計、分體式電磁流量計）測量原理是基于法拉第電磁感應定律。有恒電磁流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E 。電動勢 E 正比于磁通量密度 B ，測量管內徑 d 與平均流速 v 的乘積。電動勢 E （流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。E=KBdv

智能電磁流量計產品特點：

1、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

2、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。

3、在現場可根據用戶實際需要在線修改量程。

4、高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

5、采用 SMD 器件和表面貼裝（ SMT ）技術，電路可靠性高。

6、 采用 16 位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

7、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1 。超低 EMI 開關電源，適用電源電壓變化范圍大，抗 EMI 性能好。

8、內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄 16 次掉電時間。（選配）

9、具有 RS485 、 RS232 、 Hart 和 Modbus 等數字通訊信號輸出。（選配）

10、 具有自檢與自論斷功能。

11、 紅外手持操作器， 115KHZ 通訊速率，遠距離非接觸操作轉換器所有功能。（選配）

12、小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）
智能電磁流量計技術參數：

1、 公稱通徑系列 DN （ mm ）

管道式四F襯里：4，6，8， 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。

管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。

2、流動方向：正、反凈流量。量程比： 150 ： 1 。重復性誤差：測量值的± 0 。 1%

3、 精確等級： 0.5 級、 1.0 級（管道式）

4、被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃

                 高溫橡膠襯里： -20 ～ +90 ℃

                 聚四F乙烯襯里： -30 ～ +100 ℃

                 高溫型四F襯里： -30 ～ +180 ℃。

5、額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

6、流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

7、電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用有恒流量計 來測量其流量。

8、 電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

9、 數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電極最大電流為 250mA 。

10、供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

11、直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

12、連接方式：有恒流量計 與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。

13、防爆標志： mdIIBT4 。

14、環境溫度： -25 ～ 60 ℃

15、相對濕度： 5% ～ 95%

16、消耗總功率：小于 20 瓦。
