品牌：

上海有恒

型號：

BLF

包裝：

紙箱包裝

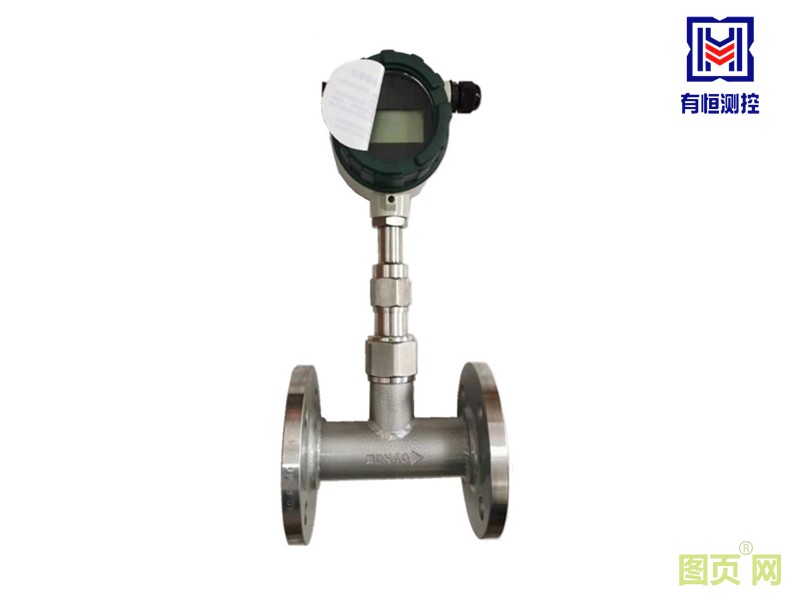

BLF智能靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，智能數顯靶式流量計是在原有應變片式靶式流量計測量原理的基礎上，優化了傳感器結構。優化后BLF智能靶式流量計產品實現了高精度、高穩定性，改善了初代靶式流量計溫漂大，抗過載（沖擊）能力差，存在靜態密封點等種種缺陷，不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量計所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。

一、原理及特性

BLF智能靶式流量計主要由測量管（外殼）、新型傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的傳感器是產品能否計量準確的關鍵。

二、工作原理

當介質在測量管中流動時，因其自身的動能通過阻流件（靶式流量計）時而產生的壓差，并對阻流件有一作用力，其作用力大小與介質流速的平方成正比，其數學方式表達如下：

F=CdAρ·V2/2

式中：F——阻流件所受的作用力

          Cd——物體阻力系數

          A——阻流件對測量管軸向投影面積（mm2）

          ρ——工況下介質密度（kg/m3）

          V——介質在測量管中的平均流速（m/s）

阻流件（靶）接受的作用力F，經剛性連接的傳遞件（測桿）傳至傳感器，傳感器產生電壓信號輸出：               V=KF

式中：V——傳感器輸出的電壓（mV）,        K——比例常數，

F——阻流件（靶）所受的作用力

此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

三、產品特點

1、整臺儀表結構堅固無可動部件，插入式結構，拆卸方便；

2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

3、傳感器不與被測介質接觸，不存在零部件磨損，使用安全可靠；

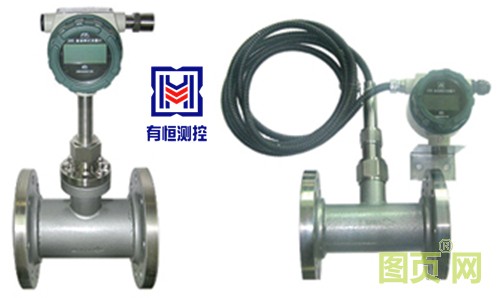

4、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

5、具有一體化溫度、壓力補償，直接輸出質量或標方；

6、具有可選小信號切除、非線性修正、濾波時間可選擇；

7、能準確測量各種常溫、高溫350度、低溫-100度工況下的氣體、液體流量；

8、靈敏度高，能測量超小流量，其可測低流速為0.8m/s，測量范圍寬，最大可達1：30；

9、計量準確，精度可達到0.2%；

10、重復性好，一般為0.05%～0.08%，測量快速；

11、壓力損失小，僅為標準孔板的1/2△P左右；

12、抗干擾，抗雜質能力特強；抗震動性強，一定范圍內可測脈動流。

13、可根據實際需要更換阻流件（靶片）而改變量程；

14、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量；

15、多種輸出形式，能遠傳各種參數；

16、可測量雙向流，正負向累計分別計量；

17、可測量液體熱量，顯示熱焓值；

二、智能靶式流量計技術參數及內容

1、主要技術參數表
