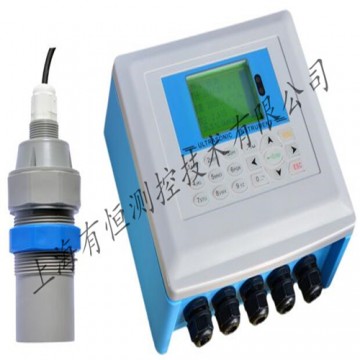

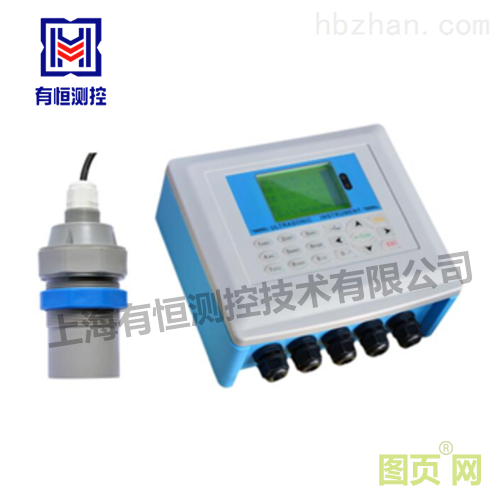

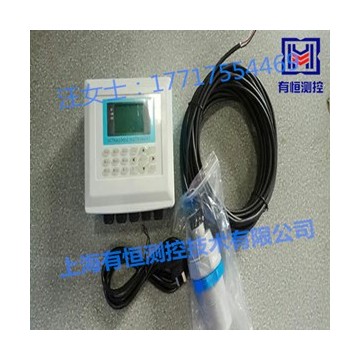

產品型號：

UHMQ-F

品牌：

上海有恒

規格：

見詳情頁

明渠流量計原理說明

上海有恒UHMQ-F系列超聲波明渠流量計由測量液位的儀表和按計量院公布的文件制作的水槽兩部分組成，液位儀表是直接測量的是渠道或者水槽內的液體高度。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位、流量關系推算出流量。

1、超聲波測液位原理

發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D＝C*t/2(除以2是因?yàn)槁暡◤陌l(fā)射到接收實際是一個來回，D是距離，C 是聲速，t是時間）。再通過減法運算就可得出液位值。

2、量水堰槽的測流量原理

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。

上海有恒超聲波明渠流量計特點如下

（1）超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。

（2）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。

（3）適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。

（4）操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。

（5）流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據。

（6）儀表控制功能全面，四路繼電器信號輸出，易連接常用執行機構（電動機，報警器等）；

（7）根據工況要求，探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品；

（8）中文顯示界面，16鍵按鍵操作。更加通俗易懂的菜單選項，更加快捷的實現人機交流。

（9）內置遠程通信模塊，可訂制各種通信協議。

技術選型參數如下

（1）累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）

瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）

（2）流量精度：5%

（3）探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）

（4）探頭盲區：0.3--0.5m（與量程而不同）

（5）測距精度：±0.25%F.S（示探頭而定）

（6）顯示：中文3吋ＬＣＤ

（7）液位分辨率：1mm

（8）鍵盤：16位鍵盤操作；

（9）信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485

（10）可選信號輸出：一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V）

（11）工作電壓：AC220V或DC12~24V

（12）功耗：<3W

（13）儀表材質：主機材質ABS、傳感器材質ABS

（14）主機外形尺寸：240mm×184mm×110mm；

（15）傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；

（16）傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）

（17）傳感器線纜：10m屏蔽線纜（可定制任意長度）

（18）工作環境：常溫、常壓

（19）防護等級：主機防護等級IP53   傳感器防護等級IP65（可選更高的防護等級）

（20）數據瀏覽：快速查看時、日、月、年流量記錄

（21）選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）
