環境溫度：

0～50℃

環境濕度：

0～85%R.H

時鐘誤差：

±2 秒/天

UHMC2000X-A3-L1-C4-R02-PWA智能流量積算儀同時提供12VDC及24VDC兩組配電，12VDC標準配電＜60mA（Z大負載能力可定制），24VDC標準配電＜60mA（Z大負載能力可定制）

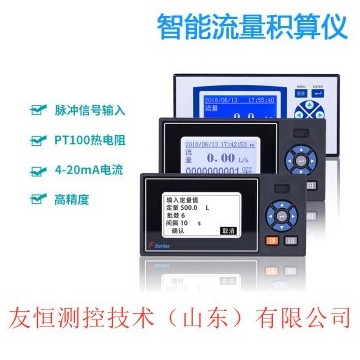

UHMC2000X-A3-L1-C4-R02-PWA智能 詳細信息

UHMC2000X-A3-L1-C4-R02-PWA智能流量積算儀-友恒測控技術（山東）有限公司，廠家直銷。

一、UHMC2000X-A3-L1-C4-R02-PWA智能流量積算儀指標：

『顯示』

屏幕： 128*64點陣單色屏液晶顯示器（LCD）

精度： 實時顯示：±0.2% F.S.

追憶精度：±0.2% F.S.

（注：熱電偶應去掉冷端誤差）

『處理器』

采用高性能的ARM Cortex-M3 32位的RISC內核

『輸入功能』

流量通道：模擬量信號:4-20mA、0-10mA、0-5V、1-5V等信號；

頻率信號:PI（頻率范圍：0-5KHZ，Z大范圍可定制）

溫度通道：B、E、J、K、S、T、0-20mV、0-100mV、0-5V、1-5V、0-10mA、4-20mA、Pt100、Cu50等信號

壓力通道：4-20mA、0-10mA等信號

開關量輸入：配置3路開關量（DI）輸入，分別為啟動、停止、清零等

注：其它輸入信號（如PT1000）需在訂貨時注明

『輸出功能』

配電輸出：同時提供12VDC及24VDC兩組配電，12VDC標準配電＜60mA（Z大負載能力可定制），24VDC標準配電＜60mA（Z大負載能力可定制）

變送輸出：支持1路流量通道的4-20mA標準電流變送輸出，負載能力750Ω（Z大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸

繼電器輸出：Z多支持3組繼電器輸出，觸點容量3A@220VAC/3A@30VDC，1組常開常閉方式輸出，2組常開方式輸出，控制大小閥門、泵體等

注：配置了通訊功能時不可再配置變送輸出

『通訊打印』

通訊接口：RS232C或RS485，支持Modbus RTU協議，波特率----（1200、4800、9600、19200、38400、57600）

打印接口：RS232C直接連接微型打印機，波特率1200

『供電電源』

供電電源：220VAC，50HZ交流電源供電，支持24VDC（18VDC-36VDC）直流電源供電，支持12VDC（9VDC-18VDC）

直流電源供電（直流供電需在訂貨時注明）

『保護功能』

斷電保護： 內置存儲器保護參數，斷電后*保存

時鐘保護：集成硬件時鐘，掉電后也能準確運行

 『誤差精度』

熱電偶冷端補償誤差： ±2℃

時鐘誤差： ±2 秒/天

n 『工作環境』

環境溫度： 0～50℃（避免日光直曬）

環境濕度： 0～85%R.H（無凝結）

（禁止在易燃、腐蝕性環境下工作）

n 『儀表凈重』

凈重：≤1.0Kg

注：技術指標為友恒測控技術公司本系列儀表通用指標，功能配置請以實物為準。

二、定量控制儀安裝注意事項：

1.本系列儀表適用于一般工業場合，如有特殊的使用要求請另行設置保護裝置

2.請使用額定電壓的供電電源，正確接線，妥善接地，接通電源后，請不要觸摸儀表后部的接線端子，以防觸電

 3.為了您和儀表的安全，請勿帶電安裝

 4 .切勿在有可燃或爆炸性氣體的環境中使用

5.儀表的安裝位置請保證通風順暢

6 儀表在靠近電源動力線，強電場，強磁場或交流接觸器干擾的場合應采取相應的屏蔽措施

7. 為避免測量誤差，傳感器是熱電偶時，請使用相應的補償導線　傳感器是熱電阻時，要使用三根規格相同而且電阻值小于10Ω的銅導線，否則會造成測量誤差

8. 擦拭儀表時請用干凈軟布，切勿蘸取酒精、汽油等有機溶劑；如果儀表進水，請立即斷電，停止使用

9. 為延長儀表的使用壽命，請定期進行保養和維護

10. 開箱時如發現儀表因運輸而致的破損，請與友恒測控技術（山東）有限公司聯系

 請勿自行維修和拆卸儀器
