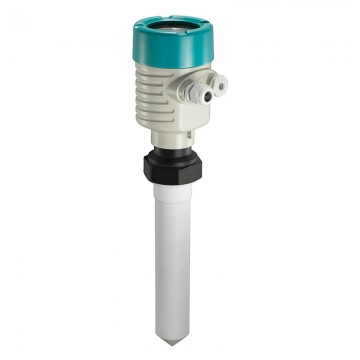

溫州新樂儀器儀表_XL907雷達物（液
XWP-TX80智能單回路光柱

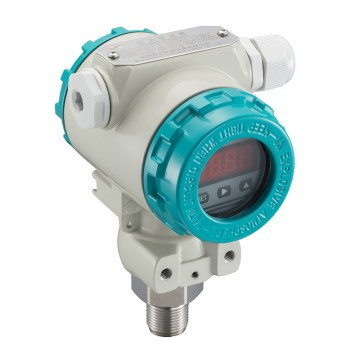

XL802小巧型壓力變送器
溫州新樂儀器儀表_3051HP高靜壓

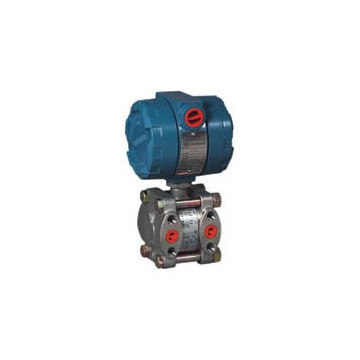

溫州新樂儀器儀表_XL-3351GPDP智能
溫州新樂儀器儀表_XWP30系列
溫州新樂儀器儀表_XL3051LW單晶硅單
產品概述：
XL3051GW是我公司液位變送器系列產品之一，具有高質量，高可靠性和寬廣選擇范圍，為各種過程控制系統提供高質量和高附加值的壓力測量方案。可對多種容器、管道進行液位和壓力測量。采用HART現場總線技術，可提供更多的現場信息，以改善工廠的性能。
產品特點
采用MEMS單晶硅高精度壓力傳感器
響應速度快、穩定性高
測量精度0.25%FS
量程比最大可達10:1
采用雙過載保護技術
提供標準HART總線通訊模式
完善的自診斷及遠程通訊功能
帶背光高亮度的液晶顯示器
可360°旋轉的就地顯示屏幕
方便的就地清零功能
方便的就地零點、滿點設置調校功能
主要參數：
| 型號 | XL3051GW | 量程范圍 | 0~3MPa |
| 供電電源 | 12~40VDC | 精度等級 | ±0.075%FS |
| 傳感器類型 | 單晶硅傳感器 | 通訊協議 | HART協議 |
| 輸出信號 | 4~20mA | 安裝方式 | 法蘭安裝 |
| 溫度漂移 | ≤0.1%FS/10℃ | 長期穩定性 | ≤0.15%FS/5年 |
| 環境溫度 | -20℃~+70℃ | 濕度極限 | 0~100%相對濕度 |
| 線纜材質 | 不銹鋼毛細管 | 膜片材質 | 316不銹鋼，哈氏合金，鉭等 |
選型指南：
|
型號 |
代碼 |
說明 |
|
XL3051GW |
|
單晶硅單遠傳壓力變送器（平膜式） |
|
壓力測量范圍 |
-2 -3 -4 -5 -6 |
0-0.4~40KPa 0-2.5~250KPa 0-0.1~1MPa 0-0.3~3MPa 0-1~10MPa |
|
輸出信號 |
A E |
4~20mA DC, HART協議數字通訊 4~20mA DC,線性模擬量輸出（帶手動調零） |
|
精度等級 |
A B |
±0.075% ±0.2% |
|
接液部分材質 |
S H T U |
隔離磨片 SUS316L 哈氏合金 鉭 鈦 |
|
法蘭規格 |
J1 J2 J4 J6 A1 A2 A4 D2 D4 D5 G2 G4 G6 |
JIS 10K JIS 20K JIS 40K JIS 63K ANSI 150 P1----JPI 150 ANSI 300 P2----JPI 300 ANSI 600 P4----JPI 600 DIN PN 10/16 DIN PN 25/40 DIN PN 64 GB PN10/16 GB PN25/40 GB PN110 |
|
法蘭尺寸
|
A B C Y |
PN系列 class系列 DN50 2英寸 DN80 3英寸 DN100 4英寸 其他尺寸 |
|
過程充液 |
-A -B -C -D -E |
（接液溫度） （環境溫度） 一般型（硅油） -10~315℃ -10~60℃ 一般型（硅油） -30~210℃ -30~60℃ 高溫型（硅油） 10~315℃ 10~60℃ 禁油型（氟油） -20~120℃ -10~60℃ 低溫型（乙二醇） -50~100℃ -40~60℃ |
|
毛細管長度 |
□□ |
毛細管長度從0~15米，用□□表示（例如：2米表示為02） |
|
電氣接口 |
T M |
NPT1/2內螺紋 M20X1.5內螺紋 |
|
顯示表頭 |
N D |
不帶顯示表頭 數字顯示表頭 |
|
安裝支架 |
A B N |
水平安裝支架（碳鋼） 水平安裝支架（不銹鋼） 無安裝支架 |
|
防爆 |
A B D |
普通型（無防爆） 本安型 隔爆型 |
|
|
選型舉例 |
XL3051GW-3AASA1A-B05TDAA |
