60000：

3500

技術說明

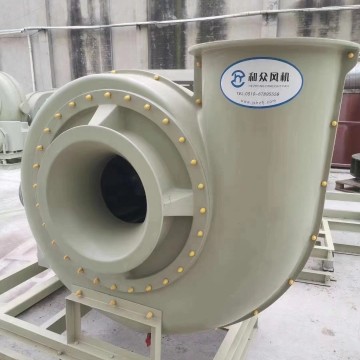

玻璃鋼離心風機性能、設計參數及技術特點：

1.風機葉輪為懸臂閉式后傾離心式結構。

2.軸封：采用耐磨羊毛氈密封。

3.傳動方式：皮帶式

4.外殼及葉輪材質：有機氣體玻璃鋼材質（耐酸堿

VinylEster(日本昭和乙烯基脂樹脂)制作，乙烯基樹脂

采用日本“昭和”牌（國內獨資工廠生產）、無堿玻璃有機面氈纖維采

用山東“泰山”牌，葉輪為對數線性設計，并取得了國家防爆認證及國

際防爆認證玻璃鋼風機證書。

5.軸心材質：S45C(玻璃鋼包覆或環氧樹脂噴涂)；機架材質：Q235+EPOXY

（防銹）；

6. 傳動箱軸承選用 NSK 牌（設計使用壽命十萬小時以上）；

7. 軸承座：機油冷卻式（可選用油品標號“15W/40”）；

8.電機品牌品牌：士林標準、皖達標準；

9.電機電源：380V、3 相、50HZ；

10.電機防護等級 IP55；絕緣系數：F 級、B 級溫升考核；戶外型；

11.風機底部配置減振臺及排水清理裝置（PVC 排水孔）；風機的轉子要

便于檢查清理；

12. 轉子動平衡等級：符合 ISO1940 規范之 G2.5 等級

38

13.機組震動等級：符合 ISO2372 規范之 4.5mm/s 等級；

14.防震要求：隔振效率應≥85％；

15.風機效率≥75％。★

16.玻璃鋼離心風機使用溫度：-50℃～80℃

17.風機制作工藝

17.1 外殼為一體成型法，使用的是有機氣體玻璃鋼增強外

殼強度。

17.2 外殼表面經防紫外線耐老化處理，延長使用壽命

17.3 每臺風機防震基座經熱浸鍍鋅后涂底漆使用 Epoxy 進行涂層，防止

腐蝕。

17.4 軸心與軸承加裝軸心防護，增加安全性。

17.5 入口鐘采用喇叭形狀，增進流場順暢，降低噪音及損失。

17.6 外殼與入口鐘之裝配螺絲采用預注法，以避免泄漏。

17.7 入口鐘與葉輪平順銜接，以形成較佳的流線型且為線性迭合，以 避

免酸堿結晶附著產生干涉破壞。

17.8 馬達以滑軌設計易于調整及更換馬達。

17.9 葉輪為對數線性設計，材質為玻璃纖維強化樹脂（FRP），后傾式 一

體成型法制作，可以降低損耗、降低噪音、提高效率。

17.10 前蓋板增加環型補強肋，增加葉輪強度，提高葉輪安全性底板，延長壽命。

18.軸承座特點

18.1 耐蝕性強：密閉式軸承設計，可防止酸堿氣體侵入，避免軸承、軸

心直接受腐蝕氣體侵蝕，確保運轉中軸承之壽命。

18.2 散熱性佳：因機油具有潤滑及冷卻的功能，當運轉時軸承箱內會形

成循環行對流現象，能快速帶走熱量，及軸承箱表面積大，能降低軸承

溫度達 10°C~15°C 左右。

18.3 噪音低：機油潤滑是軸承座產生良好的油膜及一體成型的軸承精度

提高，可使噪音降低 5~10dBa 以上。

18.4 耗能低：機油潤滑，降低摩擦系數，減少動能消耗 5%~15%。

18.5 壽命長：軸承座的設計運轉壽命可達 100，000hr，及使用機油潤滑。

18.6 本次項目離心風機適用于工況常溫，氯氣濃度不超過百分之一。

6、售后服務承諾書

1、質量服務承諾

我們對本項目的目標是：一次性驗收合格。為此我們承諾如下：

我們承諾保證提供貨物是全新、未使用過的，是具有可靠的工藝、良好的設計以及最佳材料制造而成的。并完全符合合同規定的質量、規格和性能的要求。

我們承諾保證所提供的貨物經正確安裝、正常操作使用和維護保養情況下，在其使用壽命期內具有滿意的性能。

我們承諾并保證所供貨物與合同規定的質量、規格和性能相一致，如發現貨物的質量和規格與合同規定不符或貨物在質量保證期內被證明有缺陷，包括內在缺陷或使用不適當原材料，并經有關部門檢驗確認，我方將依據檢驗證書給予以無償更換。

合同生效后將嚴格按照設備交貨期制訂詳細的制造進度計劃，并由用戶認可。在制作期間每月向用戶提供一份制造實際進度表及主要外購件采購進度表，便于用戶對加工制作進度進行監控。我方對合同貨物的正常使用給予 12 個月的免費質量保修期，此保修期從設備到達項目現場之日起算。在質保期內，我們對由于設計、制造和材料的缺陷而發生的任何不足或故障負責。設備供貨時，我們將向買方提供貨物出廠的合格證及質量證明書。

2、質保期內承諾

質保期內，我們將免費提供設備正常使用下的維修及保養服務。在質保期內設備本身質量出現問題或由于設備質量原因造成的任何損傷或損壞,我們將及時給予免費維修或更換零部件,由此引起的施工費、人工費、材料費等一切費用由我方負責。被更換零部件的質量保證期從更換之日起計算。

我們承諾提供高質量的售后服務。維修人員接到維修電話后 12 小時內趕到現場，提供不間斷的服務直到維修完成。

在貨物正確安裝、正常操作和維護情況下，我方對合同貨物的正常使用給予 12 個月的質量保證期，此保證期從貨到項目現場之日起計算。

我們承諾在質保期內，將免費負責修理和替換任何由于設備自身的問題造成的損壞及故障。并負責對所有設備及系統的常規檢查、調整和潤滑。為保證設備正常運行,我們將派技術服務人員定期上門巡視回訪，對所有系統進行常規檢查和調整。

3、保修服務計劃實施

（1）實行保修期內免費保修，和保修期滿后的永久性有償優惠售后服務計劃。

（2）免費保修期期限：12 個月。

（3）免費保修期期限起計方式：從設備貨到項目現場之日起計。

（4）免費保修期內維修人員接到維修通知后到場時間：

收到來自業主的維修通知后：1 到 2 小時內給予書面響應；

在接到買方維修電話和要求后，12 小時內趕到現場響應服務。

若設備零件損壞須更換，如現場有備件或我方有儲備備件，到現場后立即予以解決；若無備件 4 小時之內進行采購或定貨，待零件到達，則立即到達現場進行更換維修。提供不間斷的服務,直至故障完全修復為止,否則，保證期順延。

（5）免費保修期內容：

a) 免費保修期內供應因設備本身問題損壞的零部件，以后長期負責成本價供應本設備所需零部件。

b) 免費保修期內負責所有因設備質量問題而產生的費用。

我司的售后服務部具有多名豐富工作經驗的長期從事設備調試、維護、維修的工作人員，進行設備跟蹤及售后維修服務。并備有多種規格的備品備件供維修使用。

4、保修期滿后的維修和保養

我們承諾對所供設備和系統實行保修期滿后的永久性有償優惠維修和保養服務。該費用不包含在合同總價內，將視具體情況按成本收取。

（1）在質量保證期結束前,我們將與業主代表對所提供的設備進行全面的檢查,如有任何缺陷由我們負責修理,在修理之后,我們將缺陷原因、修理的內容、完成修理及恢復正常的時間和日期等情況報告一式兩份給業主。

（2）質保期滿后，不另行收取每年日常服務費。

（3）質保期滿后，如發生維修工作，將收取材料，人工，差旅成本費，質保期內如非我方原因造成的損壞按此標準收取費用。

5、隨機備品備件

針對設備的正常損耗，我們將提供確保設備 12 個月（質保期）正常有效地運行所需配套的備品備件，該費用已計入供貨總價中。所有備品備件都保證是全新的，并能保證設備貨到項目現場之日起 12 個月內可以正常、連續使用，所有提供的備品備件將隨時提供。

6、針對本項目的質量保證計劃

6.1：每臺風機的主要零部件均進行工廠檢驗，并保證設計和結構滿足本技術規范書的要求

6.2：風機采用優質材料制作，機械性能及內在質量均符合圖樣及技術文件的規定。

6.3：風機質保期為貨到項目現場之日起 12 個月，風機在合同規定時間內，因制造質量問題而發生損壞，或不能進行正常工作時，乙方承諾免費為需方修理或更換零部件。

6.4：風機試驗

6.4.1 乙方對所提供的設備進行下述試驗：

(1) 葉輪動平衡試驗，平衡精度 G2.5；

（2）乙方鄭重承諾：絕不使用有毒有害的材質與部件。

6.4.2 風機風機出廠前 100%測試合格并出示測試報告和性能曲線

6.4.3 風機測試內容有：軸承溫度，噪音，風量，壓力，電流，電壓，振動，轉子動平衡。保證所有都是實測記錄 。
