工作溫度：

-55 ~ +125°C

儲存溫度：

-65 ~ +150 °C

供電電壓：

-0.3 ~ +7.0 V

產品簡介

SD2017是一款專為實現HART協議而設計的CMOS單片調制解調器芯片，用于支持HART協議的現場儀表和控制器中。芯片只需外加少量無源元件，即可滿足HART物理層規范功能要求，包括調制與解調，輸入信號濾波，載波檢測和發送信號波形整形等。

SD2017使用相位連續的頻移鍵控FSK技術，傳輸速率為1200位/秒，采用半雙工通信，符合HART協議物理層要求。芯片調制模式的最大電源電流在5.5V電壓及外部3.6864MHz時鐘下為90μA。

該芯片管腳與SD2015、HT2015及A5191HRT具有兼容性，可直接替代上述三種產品，只需簡化外圍電路以及修改部分電阻電容參數，而無需改動PCB板。

性能特征

• 符合HART通信協議物理層要求
• 單芯片半雙工1200b/s的FSK調制解調器
• 符合Bell202標準載波1200Hz和2200Hz
• HART波形整形輸出具有額外驅動能力
• 可接3.6864MHz晶振或使用外部時鐘源
• 工作電壓2.7V~5.5V
• 低功耗，調制模式下最大功耗為90μA
• -55℃至+125℃工作溫度范圍

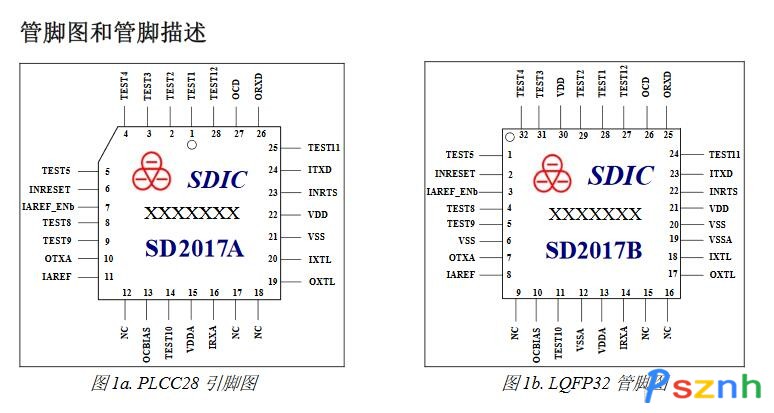

• 28腳PLCC和32腳LQFP封裝
• 滿足RoHS環保要求
