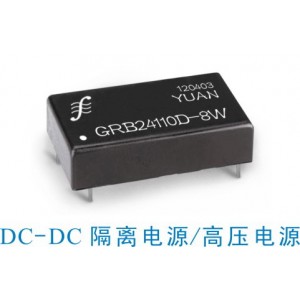

GRB系列模塊電源采用先進的DC-DC轉換升壓技術和獨特的真空絕緣灌封工藝，外殼采用金屬屏蔽，具有防潮防震、效率高，功率密度大、低噪聲溫漂、抗EMC電磁干擾等特點。廣泛用于冶金探礦，光控技術，醫療儀器，理化實驗分析等。
電源輸入電壓：4.5-9VDC、9-18VDC、18-36VDC；標準（2：1）寬輸入范圍。
輸出功率：1-10W。
輸出電壓：80VDC、100VDC、110VDC、150VDC、200VDC、250VDC等。
輸出具有OTP，OCP，UVL，SCP等多重保護功能，用戶可放心選用。



產品選型



訂貨須知 （產品設計與規格如有更改，恕不另行通知。）

（1）      本產品出廠默認為固定電壓值輸出，需要外接電位器調節輸出電壓值的產品，請用戶在下單訂貨時注明。



（2）      對于B系列的產品（尺寸：50.8 x 25.4 x 10.14mm），可根據客戶需求將PIN 3腳改為控制端。

                此時在PIN 3 腳加上+5V電壓，PIN 4腳接5V電源的地，才能正常輸出。不加則輸出電壓約等于輸入電壓。PIN 6腳為電壓調節端，PIN 6腳與PIN 5腳之間并一個200K電位器，可用來調節輸出電壓，調節范圍為滿量程的10% 。



（3）      輸出電壓高于80V產品請在輸出端增加一個濾波電容47UF(請注意電容耐壓值符合安全需要)。



（4）      本產品輸入端無反接保護功能，通電前請仔細檢查外接電壓極性選擇是否正確，以避免不可修復的損壞。



（5）      客戶有需要其它電壓值輸出參數的產品，可以同我公司技術人員協商定制。



產品選型舉例

例1：輸入電壓：Vin：9-18VDC；輸出電壓Vout：110VDC；輸出功率：2.5W。

          外型尺寸A型：25.4 * 25.4 * 10.14（mm）

          對應產品型號：GRB12110D-2W5-A



例2：輸入電壓：Vin: 18-36VDC； 輸出電壓：Vout:150VDC，輸出電壓值可調節控制；輸出功率：5W。

         外型尺寸B型：50.8 * 25.4 * 10.14（mm）

          對應產品型號：GRB24150D-5W-B-T

GRB系列：A型產品





GRB系列　B型產品







詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_29.html







DC-DC模塊電源產品選型、檢測及外接保護參考方法
（1）DC-DC模塊電源外接保護電路參考.

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_150.html



（2）DC-DC模塊電源選型

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_151.html　



（3）DC-DC模塊電源高壓隔離檢測，電源模塊主要參數檢測.

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_149.html　



（4）DC-DC模塊電源應用指南（外接濾波電容選擇）.

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_64.html



順源科技DC-DC模塊電源常用產品簡介

（1） 門禁刷卡機專用隔離模塊電源：IB0505S-1W;IB0512S-2W;IB0305S-W5　
IB/VB系列 VBXXXXS-1W/2W產品，輸入與輸出之間的隔離電壓1KVAC，抗干擾能力強。定電壓輸入穩壓輸出（標稱誤差< 2%），輸出具有自恢復過載短路保護功能。標準SIP 7 Pin/DIP 14 Pin阻燃封裝。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_63.html



（2） RS485/422/232/CAN總線接口隔離電源：B0505S-1W;B0509S-W1;B0305S-W5
B系列 BXXXXS-W5/1W產品，輸入與輸出之間的隔離電壓1KVAC。定電壓輸入非穩壓輸出（標稱誤差< 5%），標準SIP 4 Pin/DIP 8 Pin 低成本、小體積阻燃封裝。在計算機232/485遠程通訊及智能控制等行業廣泛應用。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_40.html

（3） 配電負荷檢測儀、用電管理終端485接口抗浪涌防靜電高隔離模塊電源：E /F /G /H/ WRF /WRE /VDH系列
根據配電負荷檢測儀、用電管理終端等電力行業儀器儀表制造廠商要求，按照國家電力行業標準(DL) DL/T614-1997、(DL) DL/T614-2007中的相關規定設計生產了系列電力儀器儀表RS485接口抗浪涌防靜電高隔離模塊電源。這些電力行業使用的DC-DC模塊電源具有：抗浪涌4KVAC/6KVAC高隔離、8KV防靜電、輸出穩壓（2%精度）、輸出有自恢復過載短路保護等功能。產品常用規格有：3KVAC/6KVAC高隔離，輸出功率0.2W/0.5W/1W/2W，5VDC/9VDC/12VDC/15VDC 單電壓輸出、±5VDC/±9VDC/±12VDC/±15VDC 正負雙電壓輸出和++5VDC/++9VDC/++12VDC/++15VDC 雙隔離雙路電壓輸出等。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_39.html

詳細技術資料：http://www.sun-yuan.com/products/html/PDetail_30.html

（4） 電能表專用6KVAC高隔離防靜電DC/DC 電源模塊：WRH系列
專為國網多功能電能表配套設計的DC-DC防靜電系列模塊電源，具有輸出穩壓自恢復過載短路保護及8KV抗浪涌靜電保護功能。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_60.html

（5）（2：1）/（4：1）寬電壓輸入,隔離穩壓輸出. DW系列DC-DC模塊電源.1W—25W.

DW系列（1W—25W）DC-DC模塊電源，采用PWM脈沖調寬環路控制技術。可實現（2：1）/（4：1）寬電壓輸入，高精度、自恢復過載短路保護、隔離穩壓輸出。適用于大功率電源隔離轉換、電池供電、線性電源供電、分布電源供電等場合。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_169.html



（6）（2：1）/（4：1）寬電壓輸入,高精度隔離穩壓輸出電源模塊. DW系列（30W—300W）DC-DC模塊電源

DW系列（30W—300W）DC-DC模塊電源，采用PWM脈沖調寬環路控制技術。可實現（2：1）/（4：1）寬電壓輸入，高精度、自恢復過載短路保護隔離穩壓輸出。適用于大功率電源隔離轉換、電池供電、線性電源供電、分布電源供電等場合。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_170.html



（7）寬電壓輸入AC轉DC隔離電源. AW系列AC-DC隔離模塊電源.2.5W-75W.

AW系列AC-DC隔離模塊電源，寬電壓輸入范圍：165-265VAC或85-265VAC；輸入與輸出端隔離電壓：2500VDC；輸出功率：2.5W-75W；轉換效率：78%，輸出具有自恢復過載、短路保護功能。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_172.html



（8）DC轉AC 零流模塊電源:3W—100W. QW系列DC/AC零流模塊電源.

QW/QN系列DC—AC隔離型零流模塊電源,輸入與輸出端隔離電壓500V,輸入電壓范圍:4.5-9/9-18/18-36V/36-72VDC,輸出25HZ的標準方波.產品工作頻率250KHZ,轉換效率82%.

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_171.html



（9） 工控自動化設備DC/DC雙隔離回路模塊電源：D050512S-1W;D240505S-2W;D050505S-1W
D S系列定壓輸入，1KVAC雙隔離雙回路非穩壓輸出DC-DC模塊電源主要用于儀器儀表,變送器,數控設備等需要多個分布電源隔離的場合。 標準SIP 7 Pin/DIP 14 Pin阻燃封裝。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_11.html

（10） 醫療儀器儀表高壓輸出模塊電源：GRBxxxxD-xW
9~18VDC，18~6VDC的（2：1）寬電壓輸入，100VDC、120VDC、150VDC高電壓輸出，功率密度較大。廣泛用于醫療儀器儀表制造行業。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_29.html

（11） 電池供電專用寬電壓輸入穩壓輸出電源模塊：KRBxxxxD-xW　
適用于車載設備的電源轉換器，9~18V/18~36V/9~36V寬輸入電壓范圍，非隔離穩壓輸出。
詳細技術資料： http://www.sun-yuan.com/download/html/DownDetail_56.html



（12） 隔離變送器兩線制回路取樣配電專用電源：BHK系列
專為壓力、位移、溫濕度等兩線制傳感器與變送器之間的隔離供電與配電而設計，產品具有高隔離、小體積、超低功耗等特點，廣泛用于數控機床，儀器儀表，工控智能化等領域。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_57.html



（13）計算機機房、智能家居控制總站專用一進四出隔離分配電源：DIN 1X4 VDH系列

產品內部采用DC-DC混合集成模塊組合構成，通過將單路輸入直流電壓隔離轉換，可獲得四路輸出為一致或分別不同的直流電源電壓，并且各回路都增加了浪涌抑制保護電路。產品在滿足輸入輸出之間4KVAC脈沖群隔離，輸出1/輸出2/輸出3/輸出4之間2KVAC隔離的基礎上，每路輸出都具有8KV防靜電和自恢復過載短路保護功能，保護現場儀器設備免受浪涌沖擊損壞，以保證工業現場用電安全可靠。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_113.html



電力儀器儀表RS485/232通訊接口抗浪涌防靜電高隔離模塊電源  相關產品信息

順源科技根據電能表、配電負荷檢測儀、電力負荷控制終端、用電管理終端等電力行業儀器儀表制造廠商要求，按照最新國家電力行業標準(DL) DL/T614-2007的相關規定設計生產出一系列電力儀器儀表RS485接口抗浪涌防靜電高隔離模塊電源。 這些電力行業專用的DC-DC模塊電源已通過三相電能表(DL) DL/T614-2007招標檢驗，具有抗浪涌4KVAC（6KVDC)高隔離、8KV防靜電、輸出穩壓（1% 精度）、輸出有自恢復過載短路保護等功能。   產品常用規格有： 3KVAC/4KVAC 脈沖群高隔離，輸出功率0.2W/0.5W/1W/2W；5VDC/9VDC/12VDC/15VDC 單電壓輸出； ±5VDC/±9VDC/±12VDC/±15VDC 正負雙電壓輸出； ++5VDC/++9VDC/++12VDC/++15VDC 雙隔離雙路電壓輸出等。   符合國家電力行業標準(DL) DL/T614-2007中相關規定設計的產品有： 1、低成本、小體積Sip 7Pin阻燃封裝，抗浪涌4KVAC（6KVDC)高隔離，輸出功率 0.2W/0.5W/1W/2W。 HxxxxS-xW系列：5VDC/9VDC/12VDC/15VDC 定電壓單輸出，無穩壓及自恢復過載短路保護功能，空載時輸出電壓會升高。詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_61.html   GxxxxS-xW系列：±5VDC/±9VDC/±12VDC/±15VDC 定電壓雙輸出，無穩壓及自恢復過載短路保護功能，空載時輸出電壓會升高。詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_62.html 2、小體積Sip 7Pin阻燃封裝，8KV防靜電、抗浪涌、3KVAC（6KVAC)高隔離，輸出穩壓（1%精度）有自恢復過載短路保護功能。輸出功率 0.2W/0.5W/1W/2W。 WRF / WRH系列：5VDC/9VDC/12VDC/15VDC 寬電壓輸入/穩壓單輸出，自恢復過載短路保護功能,空載時輸出電壓不變。詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_58.html 詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_60.html 詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_39.html   VDH / WDH系列：++5VDC/++9VDC/++12VDC/++15VDC 寬電壓輸入/穩壓雙隔離雙路輸出，有自恢復過載短路保護功能，空載時輸出電壓不變。 詳細技術資料：http://www.sun-yuan.com/products/html/PDetail_101.html   詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_59.html
