毫伏級模擬微小信號隔離放大器隔離變送器. 產品詳情
輸 入:
0-10mV,0-30mV,0-75mV,0-5V等
輸 出:
0-5V,0-10V,4-20mA,0-20mA等
隔離電壓:
3000VDC


支持差分信號輸入,壓力應變橋傳感器配電專用隔離放大器. 毫伏級模擬微小信號隔離放大器隔離變送器.


毫伏級模擬微小信號隔離放大器隔離變送器.
產品類別:  隔離放大器隔離變送器 >> 毫伏信號隔離放大器|小信號放大器|mV級信號放大器
輸    入:  0-10mV,0-30mV,0-75mV,0-5V等 輸    出:  0-5V,0-10V,4-20mA,0-20mA等
隔離方式:  磁電光電 隔離電壓:  3000VDC
封裝方式:  DIP24 關 注 度:  該產品已被關注 3291 次
說    明:  支持差分信號輸入,壓力應變橋傳感器配電專用隔離放大器.


產品描述

產品特點
●  零點與增益可通過外接多圈電位器進行調節或滿度校準
●  支持單端信號及差分信號輸入
● 可提供輸入端功能拓展配電穩壓隔離電源:5V,9V,12V,15V,24VDC等(默認為SD4:5VDC)
●  0-10mV/0-20mV/0-75mV/0-5V/0-10V/0-1mA/4-20mA等模擬信號隔離放大轉換
●  精度等級:0.1級、0.2級、全量程內非線性度<0.2%
●  電源、模擬量輸入與輸出、配電之間:3000VDC 四隔離
●  輔助電源:5V,12V,15V,24VDC等單電源供電方式
●  EMC特殊場合須有電磁干擾抑制電路或采取屏蔽措施
●  低成本、小體積,DIP 24Pin符合UL94V-0標準阻燃封裝
●  工業級溫度范圍: -25 ~ +70 ℃

典型應用
●  無源傳感器隔離配電及信號采集傳輸
●  前置放大、電橋等電路配置電源方便采集信號
●  PLC、DCS現場模擬信號隔離、采集
●  直流電流或電壓信號的隔離、轉換及放大
●  模擬信號地線干擾抑制及數據隔離、采集
●  工業現場信號隔離及長線傳輸
●  儀器儀表與傳感器信號收發
●  電力監控、醫療設備隔離安全柵



    SunYuan  DIP24 Pin封裝ISO EM-SD系列,模擬有源信號隔離變送器配電器是一種磁電隔離的混合集成電路。該IC支持單端信號及差分信號輸入,且內部在同一芯片上集成了一個多組隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器隔離變送器。特別適用于:0-10mV/0-20mV/0-75mV/0-100mV的小信號放大及0-5V/0-10V/0-1mA/4-20mA等標準信號的隔離變送。它采用磁電偶合的低成本方案,主要用于對EMC(電磁干擾)無特殊要求的場合。該芯片的輸出的隔離電源除了為內部放大電路供電外,還可以向外提供一組高負載能力的 (最大40mA) 隔離穩壓電源和兩個基準電壓源,可供外部電路擴展用,如電橋電路、基準電路等。SMD工藝結構及新技術隔離措施使該器件能達到:輔助電源、信號輸入/輸出、配電電源之間3000VDC四隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
        ISO EM-SD系列產品一般應用在高精度、帶基準比較、零點和增益可調節、零點和滿度可校準的場合,模塊內部給模擬量輸入端配置的隔離電源可向位移電位器、角度計量、轉速測量等無源兩線制或三線制傳感器配電,也可做為輸入端前置放大、差分電路、電橋電路的比較、放大、基準電源等作用。


產品選型舉例

產品選型舉例
例1:  輸入信號:0-5V; 輸出信號:0-5V; 輔助電源:24VDC; 配電:15V / DIP24封裝 / 零點滿度可調
             產品型號:ISO EM-U1-P1-O1-SD2

例2:  輸入信號:4-20 mA ;輸出信號:4-20mA; 輔助電源:24V;配電:9V / DIP24封裝 / 零點滿度可調
             產品型號: ISO EM-A4-P1-O1-SD1

例3:  輸入信號:0-10 mV ;輸出信號:4-20mA; 輔助電源:24V;配電:24V / DIP24封裝 / 零點滿度可調
             產品型號: ISO EM-U10-P1-O1-SD3



產品外形及PCB布板尺寸參考(標準DIP24腳)



典型應用與引腳功能描述

1、電壓輸出型引腳定義與典型應用圖






2、電流輸出型引腳定義與典型應用圖

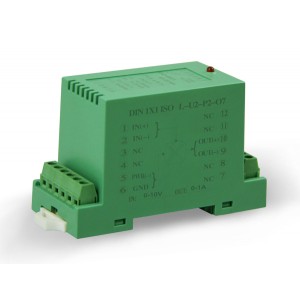

標準DIN35導軌安裝產品典型應用
SUNYUAN標準DIN35導軌式信號隔離變送器采用內嵌:ISOEM-U□-P□-O□-SD□系列或者ISOEM-A□-P□-O□-SD□系列集成模塊。 內部PCB板尺寸:長*寬 79.5*32.5(mm)。PCB板上安裝的可調電阻用來調節或校正零點精度和輸出精度。(標準DIN35導軌產品出廠前已檢驗校正,用戶可以直接使用,客戶若現場需要校準,可通過調節產品內部或側面的零點、滿度電位器進行現場校準)





詳細技術資料下載ISO EM-SD系列毫伏級模擬微小信號線性隔離放大器變送器



產品圖片
