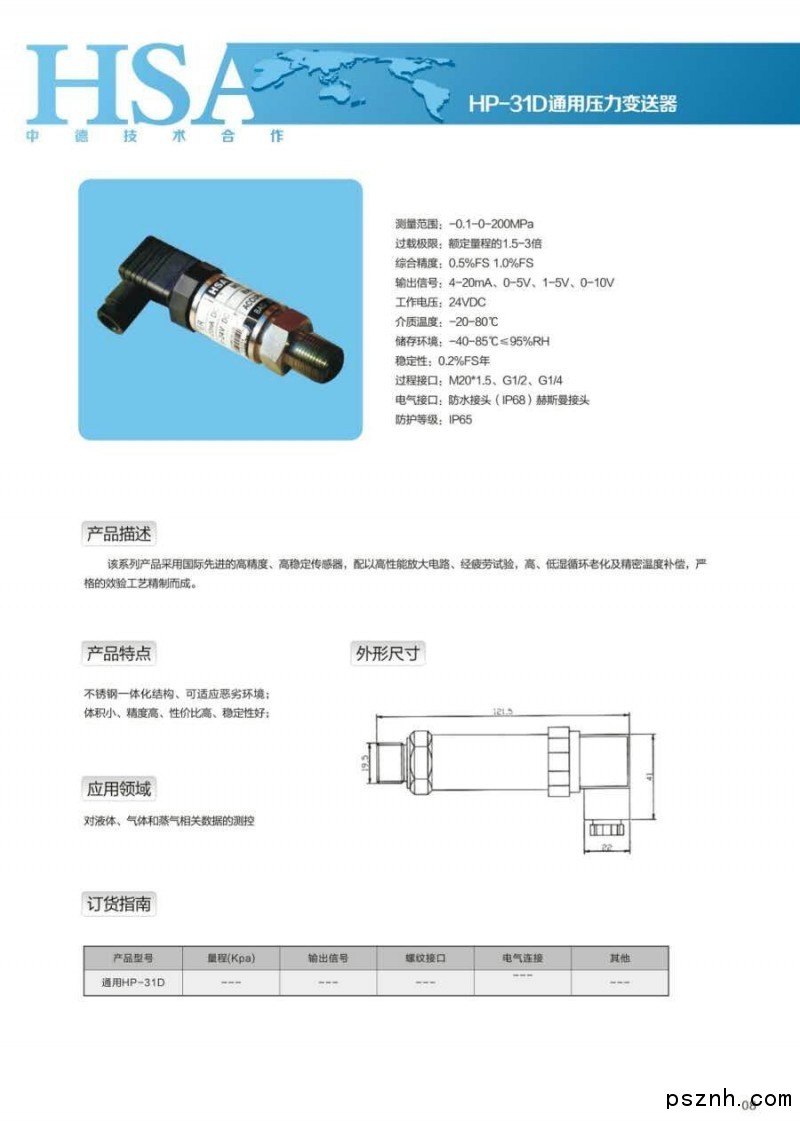

HP-31D不銹鋼一體化壓力變送器
* HP-31D壓力變送器傳感部件：美國Sensors充油硅芯體
* 測量范圍：0-10kPa到35MPa
* 過 載：1.5倍滿量程壓力
* 壓力類型：表壓或絕壓或密封參考壓力
* 精 度：0.5%FS
* 工作溫度：-10-80度
* 工作電壓：24V DC
* 輸出信號：4-20mA 二線 0-10mA 三線 0-5V 三線 (DC)
* 輸出負載：=（Uv-10)/0.02 （歐姆）

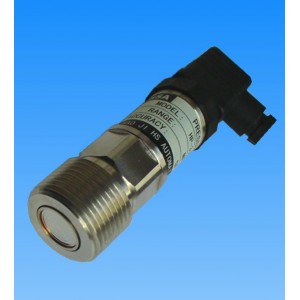

* 連接螺紋：M20x1.5 可提供1G嵌入平膜壓力接口

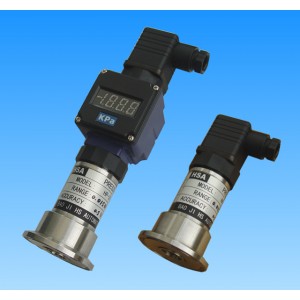

* 數顯表為選件（另購）
* 電路內置過流過壓保護
* 電路加裝抗高次諧波干擾電路
* 儀表具有良好的長期穩定性：±0.2%FS\年
* 儀表接線：激勵接頭二線制；端子1、端子2、不分正負
激勵接頭三線制；端子1；GND、端子2；+V、端子3；+OUT
電纜連接；二線制；紅色線、黑色線、不分正負。
三線制；紅色線、+V，黃色線、+OUT，黑色線、GND。
* 防護等級：IP65(激勵接頭連接)、IP68(電纜連接)
HP-31D不銹鋼一體化壓力變送器
一、概述
HP-31D型壓力變送器是我公司成功研制的一種零點和滿量程輸出可以精確調校的壓力變送器，
采用進口帶不銹鋼隔離膜的壓阻傳感器和高性能的美國BB公司生產的專用信號處理電路裝入不銹鋼
殼體組成。傳感器經計算機自動測試并用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。
HP-31D型壓力變送器選用的壓力傳感器是一個裝有固態壓阻壓力敏感芯片的帶不銹鋼隔離膜片
的全焊接不銹鋼芯體，芯體內部灌注硅油。被測壓力作用在膜片上并通過硅油傳遞到敏感芯片上。
敏感芯片通過導線與變送器專用信號處理電路相連接。它利用半導體硅材料的壓阻效應，實現壓力
與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所
以可以實現對壓力的準確測量。
二、結構特點
HP-31D型壓力變送器殼體全部采用不銹鋼制造，保證了變送器長期可靠的工作和對環境的極好
適應能力。壓力接口采用M20X1.5普通外螺紋加密封墊。有嵌入平膜壓力接口供選擇。變送器信號
連接采用進口防爆型接插件，可拆卸，方便進行零點和滿量程調校。也可根據用戶要求提供電纜連
接產品。變送器外殼及接插件和電纜式防護等級均為IP65。
三、使用須知
*儀表適用與測量對316不銹鋼無腐蝕的各類液體、氣體、及其它流體壓力。
*使用儀表時，上限不應超過 3/4 ,測量波動壓力時上限不應超過 2/3 ，最低壓力在兩種情況
下都不應低于上限的 1/3 。
*儀表應安裝在和測量點同一水平線上，環境溫度為 0-45度，相對濕度不大于80%場合使用。
*環境溫度為 -20-85度時儀表也可工作，但測量精度有所下降。
*使用中的儀表必須12個月檢定一次。
*HP-31D型壓力變送器為本質安全型防爆變送器，符合國家標準GB3836.4-83標準的ia2CT6要求。
適用于一般爆炸性環境條件。并經國家防爆電器產品質量監督檢驗測試中心審查合格。防爆標志
為ia2CT6.
*本質安全型儀表使用于一般爆炸環境時，變送器必須經過安全柵供電。
*HP-31D型壓力變送器可以直接安裝在被測壓力管道的法蘭接口上。為安裝調試方便，在法蘭
接口和管道之間應加裝截止閥。
