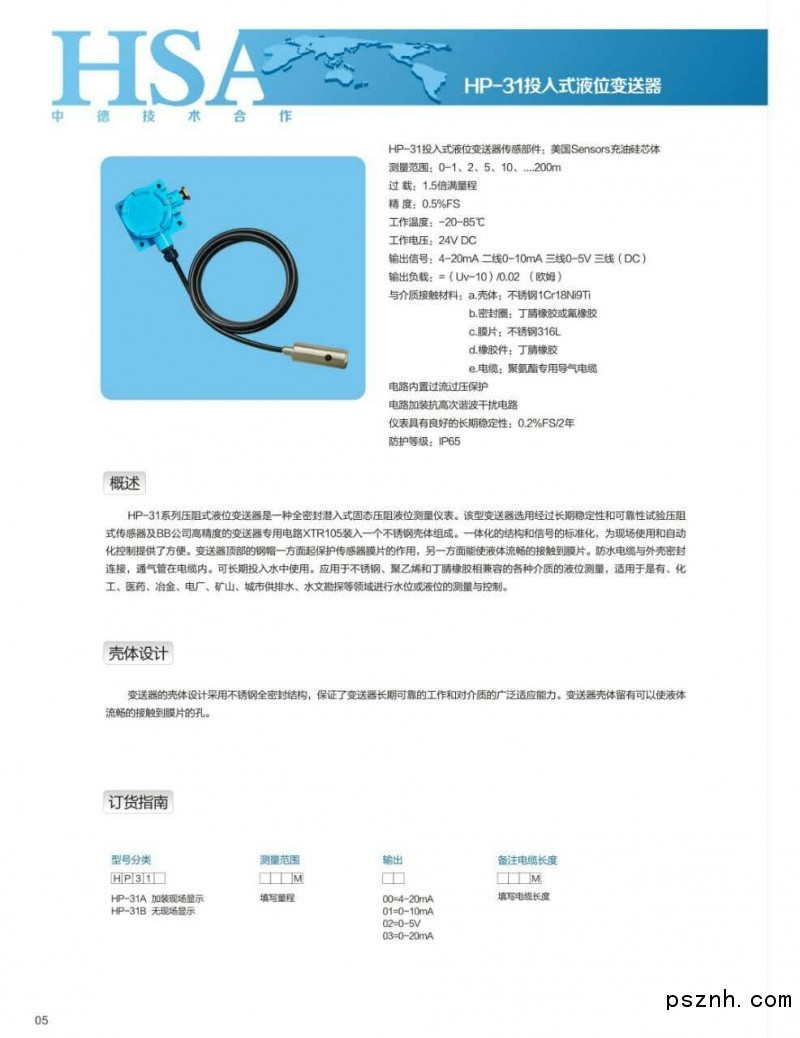

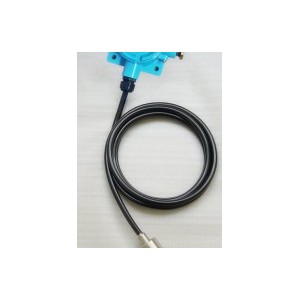

HP-31B系列壓阻式液位變送器
* HP-31B液位變送器傳感部件：美國Sensors充油硅芯體
* 測量范圍：0-1、2、5、10、....200 m
* 過 載：1.5倍滿量程
* 精 度：0.5 %FS
* 工作溫度：-20-85度
* 工作電壓：24V DC
* 輸出信號：4-20mA 二線 0-10mA 三線 0-5V 三線 （DC）
* 輸出負載：=（Uv-10)/0.02 (歐姆）
* 與介質接觸材料：a.殼 體：不銹鋼 1Cr18Ni9Ti
b.密封圈：丁腈橡膠或氟橡膠
c.膜 片：不銹鋼 316L
d.橡膠件：丁腈橡膠
e.電 纜：聚乙烯導氣電纜
* 電路內置過流過壓保護
* 電路加裝抗高次諧波干擾電路
* 儀表具有良好的長期穩定性：±0.2%FS\年
* 儀表接線：二線制；不分正負。
三線制；1.GND 2.+V 3.OUT
* 防護等級：露出部IP65
HP-31B系列壓阻式液位變送器
一、概述
HP-31系列壓阻式液位變送器是一種全密封潛入式固態壓阻液位測量儀表。該型變送器選用經過
長期穩定性和可靠性試驗壓阻式OEM傳感器及BB公司高精度的變送器專用電路XTR105裝入一個不銹鋼
殼體組成。一體化的結構和信號的標準化，為現場使用和自動化控制提供了方便。變送器頂部的鋼帽
一方面起保護傳感器膜片的作用，另一方面能使液體流暢的接觸到膜片。防水電纜與外殼密封連接，
通氣管再電纜內。可長期投入水中使用。
應用于對不銹鋼、聚乙烯和丁晴橡膠相兼容的各種介質的液位測量，適用于石油、化工、醫藥、
冶金、電廠、礦山、城市供排水、水文勘探等領域進行水位或液位的測量與控制。
二、殼體設計
變送器的殼體設計采用不銹鋼全密封結構，保證了變送器長期可靠的工作和對介質的廣泛適應
能力。變送器殼體留有可以使液體流暢的接觸到膜片的孔。頂部鋼帽可以擰開以便進行儀表零點和
滿度的調校。
三、使用須知
*儀表適用與測量對316不銹鋼無腐蝕的各類液體。
*環境溫度為 -20-85度時儀表也可工作，但測量精度有所下降。
*潛入式液位變送器安裝時不要跌落探頭和損傷專用導氣電纜。
*使用中的儀表必須12個月檢定一次。
*HP-31B型液位變送器為本質安全型防爆變送器，符合國家標準GB3836.4-83標準的ia2CT6要求。
適用于一般爆炸性環境條件。并經國家防爆電器產品質量監督檢驗測試中心審查合格。防爆標
志為ia2CT6.
*本質安全型儀表使用于一般爆炸環境時，變送器必須經過安全柵供電。
