輸 入：

0-10V,0-20mA等

輸 出：

4-20mA,0-5V等

隔離電壓：

3000VDC

模擬信號單輸入四輸出的隔離放大轉換器：DIN 1X4系列 一進四出隔離變送器隔離放大器產品特點

●  精度等級：0.1級、0.2級、0.5級
●  產品出廠前已檢驗校正，用戶可以直接使用
●  全量程內非線性度<0.2%，免零點和增益調節
●  信號輸入/輸出1/輸出2/輸出3/輸出4/電源之間 六隔離
●  輔助電源：5VDC，12VDC，24VDC單電源供電
●  四路輸出可為一致或分別不同的直流電壓和電流信號
●  0-75mV//0-5V/0-±100mV/0-±10V等電壓信號與
     0-10mA/0-±20mA/4-20mA等電流信號間隔離、放大轉換
●  工業級溫度范圍: - 25℃ ~ + 70℃

典型應用
●  傳感器信號的一分四路顯示與監控
●  工業現場信號隔離、轉換及放大及長線傳輸
●  4-20mA信號一進四出的地線干擾抑制
●  模擬信號地線干擾抑制及數據隔離、采集
●  電力監控、醫療設備隔離監控安全柵
●  儀器儀表與傳感器信號收發檢測
●  4-20mA/0-5V等信號的隔離、分布及變換
●  工業現場模擬與數字信號并存監控及傳輸

     SunYuan  DIN 1X4 ISO EM系列模擬信號一進四出隔離放大器變送器 ，是一種將（傳感器輸出）單路模擬電壓或電流信號經隔離、分配、轉換成四路精度、線性度相匹配的標準模擬信號的混合集成模塊。該模塊內部集成了4個ISO EM系列高隔離的模擬信號隔離放大器IC，采用磁電耦合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該集成模塊的信號輸入/信號輸出1/信號輸出2/信號輸出3/信號輸出4/輔助電源之間，六隔離。

    DIN 1X4 ISO EM系列模擬信號一進四出隔離放大器變送器采用ISO EM-U-P-O系列或者ISO EM-A-P-O系列集成電路組合，可獲得四路輸出為一致或分別不同的直流電壓和電流信號。產品使用非常方便，直接安裝在標準DIN 35導軌上，無需調節和校正零點和增益精度，即可實現工業現場各種傳感器信號的隔離、分配、轉換功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。

產品選型舉例
例1:   輸入：0-5V；輔助電源：12V；輸出1：0-5V；輸出2：0-5V；輸出3：0-5V；輸出4：0-5V。

           產品型號：DIN1X4 ISOEM U1-P2-O4

例2:   輸入：4-20mA；輔助電源：24V；輸出1：4-20mA；輸出2：4-20mA；輸出3：4-20mA；輸出4：4-20mA。

            產品型號：DIN1X4 ISOEM A4-P1-O1

DIN 1X4內部結構
          SunYuan 信號磁電隔離變送器采用ISO EM-U□-P□-O□系列或者ISO EM-A□-P□-O□系列集成模塊， 直接安裝在標準DIN 35殼體內，無需可調電阻用來調節或校正零點精度和輸出精度。
PCB板尺寸：長*寬 79.5*32.5(mm)。
PCB板上的安裝零件及功能示意圖如下：（產品出廠前已檢驗校正，用戶可以直接使用）

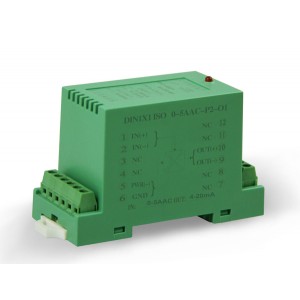

DIN 1X4系列產品外型尺寸及引腳功能描述（*產品型號和接線圖打印在殼體上）
