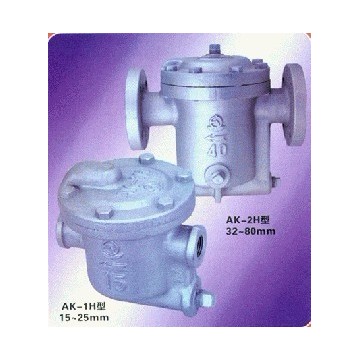

日本閥天VENN蒸汽疏水閥AK1H/2H原裝
日本閥天VENN桃太郎電磁閥PS22-25
日本耀希達凱GP1000蒸汽減壓閥進口

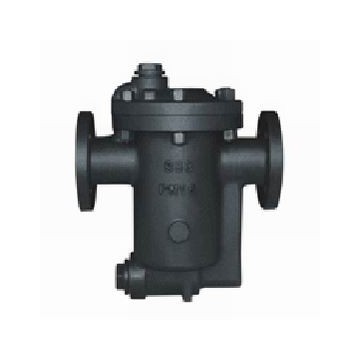

倒吊桶型蒸汽疏水閥 意威法蘭式倒吊
日本TLV浮球式蒸汽疏水閥J3XJ5X進口
日本耀希達凱yoshitake排氣閥TA-3
襯氟氣動球閥 鑄鋼法蘭式氣動襯氟球
- 1.0-4.0mpa：
- 蒸汽
- DN15-50：
- 450°
上海意威閥門專業生產熱動力蒸汽疏水閥,圓盤式蒸汽疏水閥,碳鋼圓盤式蒸汽疏水閥,不銹鋼圓盤式蒸汽疏水閥,法蘭圓盤式蒸汽疏水閥,絲扣圓盤式蒸汽疏水閥
意威品牌熱動力圓盤式疏水閥產品介紹
意威品牌圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
熱動力疏水閥特點
體積小，重量輕，不受安裝位置的限制。
全部材質均為不銹鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。
結構簡單，安裝維修方便。
熱動力疏水閥工作原理
疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
熱動力疏水閥主要性能以及零部件
部件名稱 | CS19W-16-40C | CS49W-16-40C |
閥 體 | 3Cr13 | 3Cr13 |
閥蓋、螺塞 | 2Cr13 | 2Cr13 |
閥 片 | 3Cr13 | 3Cr13 |
過 濾 網 | 304 | 304 |
部件名稱 | CS19H-16C-40C | CS49H-16C-40C |
閥 體 | WCB | WCB |
閥蓋、螺塞 | WCB | WCB |
閥 片 | 3Cr13 | 3Cr13 |
過 濾 網 | 304 | 304 |
熱動力疏水閥的型號 規格 外型尺寸表
產品型號 | 公稱通徑 | 連接方式 | 工作壓力 | 最高允許 | 外形尺寸 | |||
L | H | H2 | W | |||||
CS49W-16-40C CS49H-16-40C | 15 | 法蘭 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 |
20 | 法蘭 | 0.05-4.0 | 425 | 150 | 58 | 47 | 61 | |
25 | 法蘭 | 0.05-4.0 | 425 | 160 | 62 | 43 | 61 | |
32 | 法蘭 | 0.05-40 | 425 | 210 | 78 | 52 | 79 | |
40 | 法蘭 | 0.05-40 | 425 | 230 | 80 | 55 | 79 | |
50 | 法蘭 | 0.05-40 | 425 | 230 | 80.5 | 64.5 | 79 | |
65 | 法蘭 | 0.05-40 | 425 | 280 | 100 | 82 | 85 | |
80 | 法蘭 | 0.05-40 | 425 | 310 | 118 | 92 | 110 | |
100 | 法蘭 | 0.05-40 | 425 | 460 | 128 | 102 | 110 | |
CS19W-16-40C CS19H-16-40C | 15 | 螺紋 | 0.05-40 | 425 | 80 | 47 | 54 | 47 |
20 | 螺紋 | 0.05-40 | 425 | 90 | 52 | 59 | 57 | |
25 | 螺紋 | 0.05-40 | 425 | 95 | 59 | 62 | 57 | |
32 | 螺紋 | 0.05-40 | 425 | 105 | 70.5 | 89.5 | 80 | |
40 | 螺紋 | 0.05-40 | 425 | 110 | 70.5 | 89.5 | 80 | |
50 | 螺紋 | 0.05-40 | 425 | 120 | 70.5 | 104.5 | 80 | |
CS69W-16-40C CS69H-16-40C | 15 | 承插焊 | 0.05-40 | 425 | 80 | 47 | 54 | 47 |
20 | 承插焊 | 0.05-40 | 425 | 90 | 52 | 59 | 57 | |
25 | 承插焊 | 0.05-40 | 425 | 95 | 59 | 62 | 57 | |
32 | 承插焊 | 0.05-40 | 425 | 105 | 70.5 | 89.5 | 80 | |
40 | 承插焊 | 0.05-40 | 425 | 110 | 70.5 | 89.5 | 80 | |
50 | 承插焊 | 0.05-40 | 425 | 120 | 70.5 | 104.5 | 80 | |
