產品特點
●  PWM轉4-20mA/0-10V模擬信號分辨靈敏、響應速度快
●  全量程內極高的線性度（非線性度<0.2%）
●  輔助電源與信號輸入、輸出3000VDC三隔離
●  輔助電源：5V、12V、15V或24V直流單電源供電
●  低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
●  較強的抗EMC電磁干擾和高頻信號空間干擾特性
●  工業級溫度范圍: - 40 ~ + 85 ℃

典型應用
●  PWM信號變送、隔離、長線傳輸
●  PWM信號轉換成模擬量進行線性精密控制
●  單片機PWM信號轉換成模擬信號
●  工業現場PLC控制和變頻器控制
●  地線環流干擾抑制
●  工業鍋爐爐溫的自動選擇控制
●  PWM構建DA轉換器、變送器

產品選型舉例
例1：　信號輸入：20KHz 方波； 信號輸出：4-20mA；100mSec的響應時間；　輔助電源：24V。

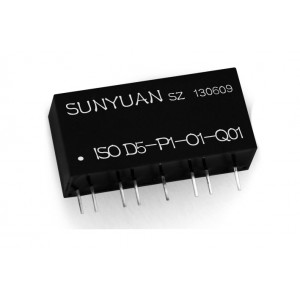

 對應產品型號： ISO D5-P1-O1-Q1

例2：　信號輸入：50Hz 方波；　 信號輸出：0-5V；　3Sec的響應時間；　　 輔助電源：12V。　　　　　　　　　　　　　　　               對應產品型號： ISO D1-P2-O4-Q3

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_51.html

典型應用

應用1：將傳感器、變送器輸出的4-20mA/0-10V模擬信號，經ISO U-P-D-Q模塊隔離轉換成PWM信號。通過ISO CAN模塊進行遠程無失真?zhèn)鬏敚儆蒊SO D-P-O-Q模塊還原為4-20mA/0-5V模擬信號進行線性精密控制。

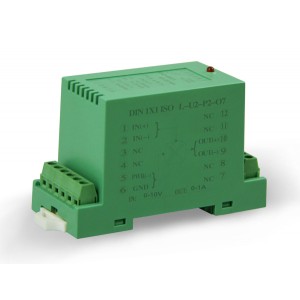

DIN35導軌安裝產品典型應用

DIN35導軌安裝產品應用：將傳感器、變送器輸出的4-20mA/0-10V模擬信號，經DIN1X1 ISO U-P-D-Q模塊隔離轉換成PWM信號。通過ISO CAN模塊進行遠程無失真?zhèn)鬏敚儆蒁IN1X1 ISO D-P-O-Q模塊還原為4-20mA/0-5V模擬信號進行線性精密控制。

     SunYuan  ISO U(A)-P-D-Q系列產品是順源新開發的業界領先技術小體積（SIP12 Pin）低成本可編程控制型隔離變送器。可以將傳感器、儀器儀表、變送器輸出的模擬信號隔離放大、AD轉換為PWM方波信號，并實現脈沖頻率控制可編程輸出。傳感器、變送器、儀器儀表及控制設備嵌入安裝該IC后能立即與PC機、PLC/DCS組成以太網/物聯網、RS232總線網絡并聯網通訊，將現場傳統控制設備升級為工控智能化設備，方便用戶遠程監控。

     SunYuan  ISO U(A)-P-D-Q在同一模塊內集成了多路高隔離DC/DC電源、模擬放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS上位機對多路傳感器信號采集和分析。內部集成的高效率DC-DC隔離電源，分別給內部的輸入調理電路、微型單片機AD轉換電路和輸出信號隔離電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源與模擬信號輸入、PWM信號輸出的2500VAC三隔離，輸入信號與通訊串口共地。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

     SunYuan  ISO U(A)-P-D-Q系列產品使用非常方便，無需外接任何元件即可實現模擬信號與PWM信號的隔離變送功能。12腳單列直插的超小體積（33.0x15.5X10.5mm）及標準PCB板上安裝設計，有效簡化用戶系統設計方案選擇，降低體積和布線成本。產品有PCB板上安裝的IC封裝、DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。  DIN導軌式安裝方式可實現信號一進一出隔離傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真?zhèn)鬏數榷喾N功能。 廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。

產品特點
●  4-20mA/0-10V轉PWM信號分辨靈敏、響應速度快
●  全量程內極高的線性度（非線性度<0.5%）
●  輔助電源與信號輸入、輸出2500VAC三隔離
●  輔助電源：5V、12V、15V或24V直流單電源供電
●  低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
●  較強的抗EMC電磁干擾和高頻信號空間干擾特性
●  工業級溫度范圍: - 40 ~ + 85 ℃

典型應用
●  模擬量信號變送、隔離、長線傳輸
●  工業現場PLC控制和變頻器控制
●  工業現場電機控制和燈光調節控制
●  地線干擾抑制
●  工業鍋爐爐溫的自動選擇控制
●  PWM構建AD變換器

詳細技術資料： http://www.sun-yuan.com/download/html/DownDetail_168.html

應用3：將傳感器、變送器輸出的模擬信號隔離轉換成PWM信號，用來調控直流電機轉速。

應用4：將傳感器、變送器輸出的模擬信號經過ISO U-P-D-Q隔離轉換成PWM信號，通過ISO CAN模塊進行遠程傳輸，再通過ISO D-P-O-Q還原為模擬信號。

上位機通訊功能
ISO U(A)-P-D-Q系列IC具備與上位機通訊功能，通訊連接線：USB轉TTL（3.3V）電平線（該轉換線市面上可以購買），客戶使用時將IC腳位TX,RX,GND2分別與USB線的RX,TX,GND連接，利用串口調試助手可以讀取ADC轉換后的二進制值和占空比數值方便客戶對數據進行分析。串口調試助手設置為：波特率19200bps,無校驗位，8位數據位，1位停止位，如圖所示：
